ERDWIDERSTANDSMESSUNG, STROM-SPANNUNGS-MESS-METHODE
Methode für kleine Erdungsanlagen
Lassen Sie einen Strom fließen, zwischen dem Erdungsstab und einer Stromsonde, die in
einer Entfernung von dem Gebiet der Erdungseinrichtung
Fünffachen der Diagonale des Gebiets , das die Erdungseinrichtung abgrenzt, entspricht, .
Stellen Sie die Spannungssonde im halben Abstand zwischen dem Erdungsstab und der
Stromsonde auf. Messen Sie dann die Spannung zwischen den zweien.
Use several rods in parallel and moisten
the surrounding ground if the instrument
does not manage to supply the current
necessary to perform the test because
o f a n h i g h e a r t h r e s i s t a n c e .
Methode für eine große Erdungsanlage
Auch diese Vorgehensweise basiert auf der Strom-Spannungs-Mess-Methode. Sie wird
aber hauptsächlich angewendet, wenn es schwierig ist, die Hilfs-Stromsonde in einem,
dem Fünffachen der Erdungseinrichtungs-Diagonale entsprechenden, Abstand zu
positionieren. Stellen Sie die Stromsonde in einem Abstand, gleich der Diagonale des
Bereichs der Erdungseinrichtung, auf. Um sich sicher zu sein, dass die Spannungssonde
außerhalb des Bereichs, der von dem Prüfstab beeinflusst wird, positioniert ist, machen
Sie mehrere Messungen. Zuerst positionieren Sie die Spannungssonde auf halben Weg
zwischen dem Stab und der Stromsonde, dann bewegen Sie die Sonde gegen beide,
gegen den Erdungsstabe und gegen die Stromsonde.
Green

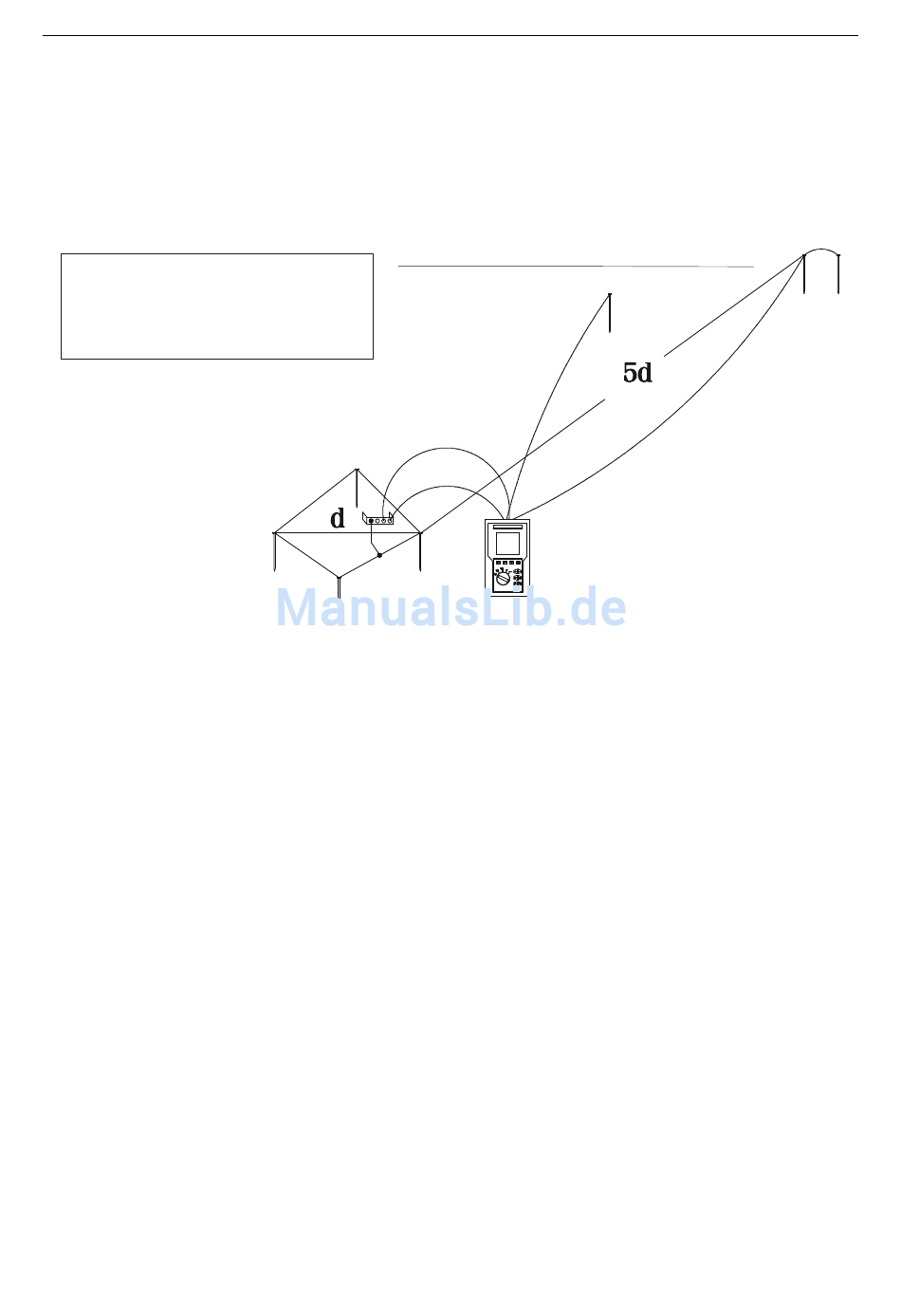

Erdwiderstand Messung für kleine Erdungsanlagen
