Use several rods in parallel and moisten
the surrounding ground if the instrument
does not manage to supply the current
necessary to perform the test because
o f a n h i g h e a r t h r e s i s t a n c e .
10.8.

SPEZIFISCHER ERDWIDERSTANDMESSUNG

ZWECK DES TESTS
Dieser Test hat die Analyse des spezifischen Widerstandswertes des Bodens zum Ziel,
um die Type der Erder zu bestimmen.
ZU PRÜFENDE AUSRÜSTUNGSTEILE
Für die Prüfung des spezifischen Widerstands existieren keine zulässigen Werte. Die
verschiedenen Werte gemessen beim Aufstellen der Erd-Stäbe in anwachsenden
Abständen "a" müssen
Entsprechend der resultierenden Kurve, werden geeignete Erder ausgewählt. Da das
Testergebnis durch vergrabene Metallteile beeinflusst werden kann (wie Rohrleitungen ,
Kabel oder andere Erdspieße), machen Sie im Zweifel eine zweite Messung, bei der Sie
die Erder in gleicher Entfernung "a" aufstellen, sie aber um 90°um ihre eigene Achse
drehen.

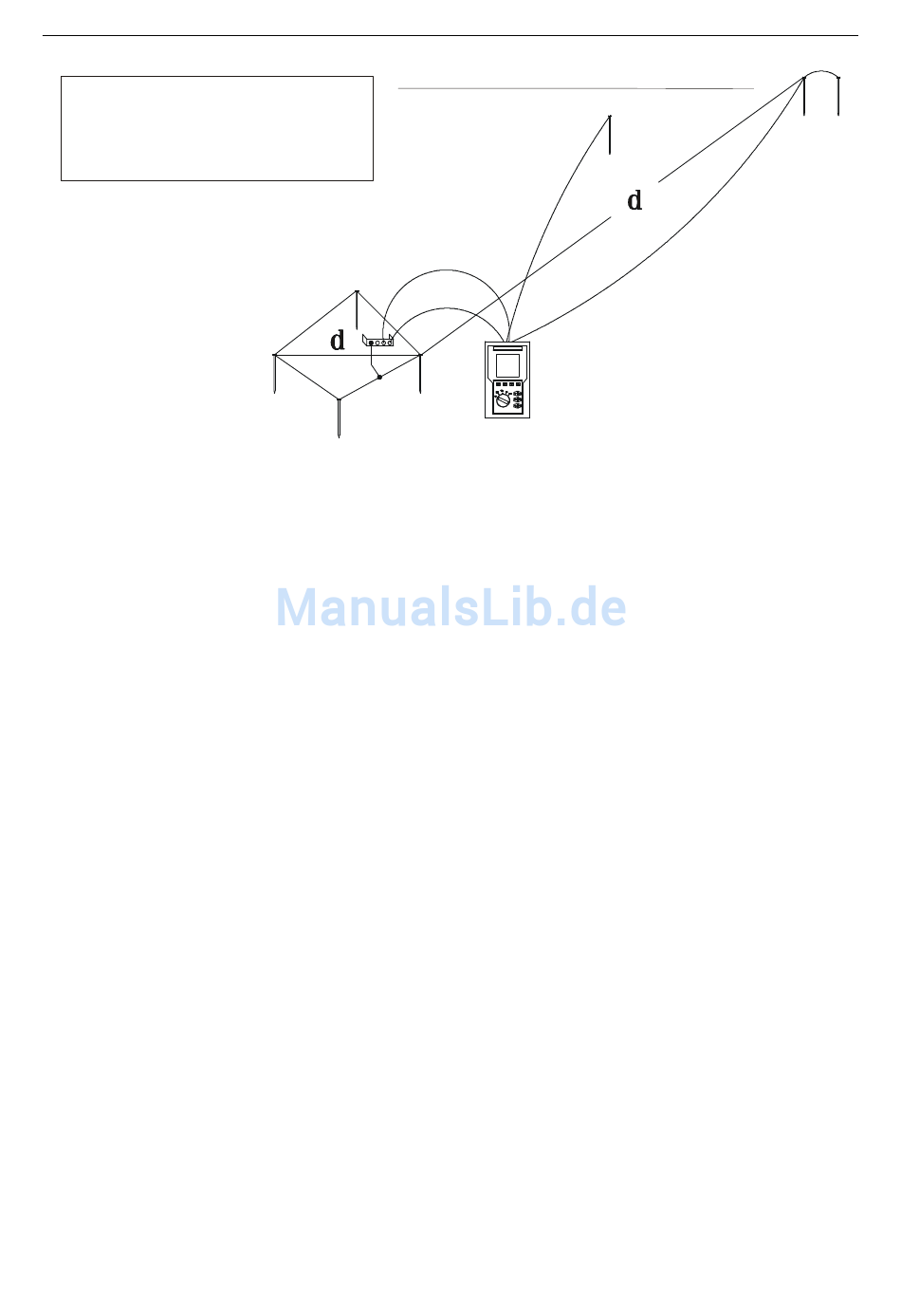

Erdwiderstands- Messung für große Erdungsanlagen
in eine graphischen
Red
Green
Black
Darstellung
- 81 -
SIRIUS 87
Blue
eingetragen werden.
