HT-Instruments
1
2
Distance between the rods a(m)
Der Widerstand eines Erders Rd kann mit folgender Formel (ρ = mittlere Resistivität des
Bodens) berechnet werden).
a) Widerstand eines vertikalen Erders
L= Länge des den Boden berührenden Elements
b) Widerstand eines horizontalen Erders
L= Länge des den Boden berührenden Elements
c) Widerstand von verbundenen Elementen
Der Widerstand eines komplexen Systems mit mehreren Elementen in einer Parallele
ist immer höher als der Widerstand, der aus einer simplen Berechnung für parallele
Elemente resultieren könnte, besonders wenn solche Elemente dicht stehen und
deshalb interaktiv wirken. Deshalb ist, im Fall eines verbundenen Systems, die
folgende Formel schneller und effektiver, als die Berechnung der einzelnen
horizontalen und vertikalen Elemente:
r= Radius des Kreises, der die Verbindung umschreibt
3
Rd = ρ / L
Rd = 2ρ / L

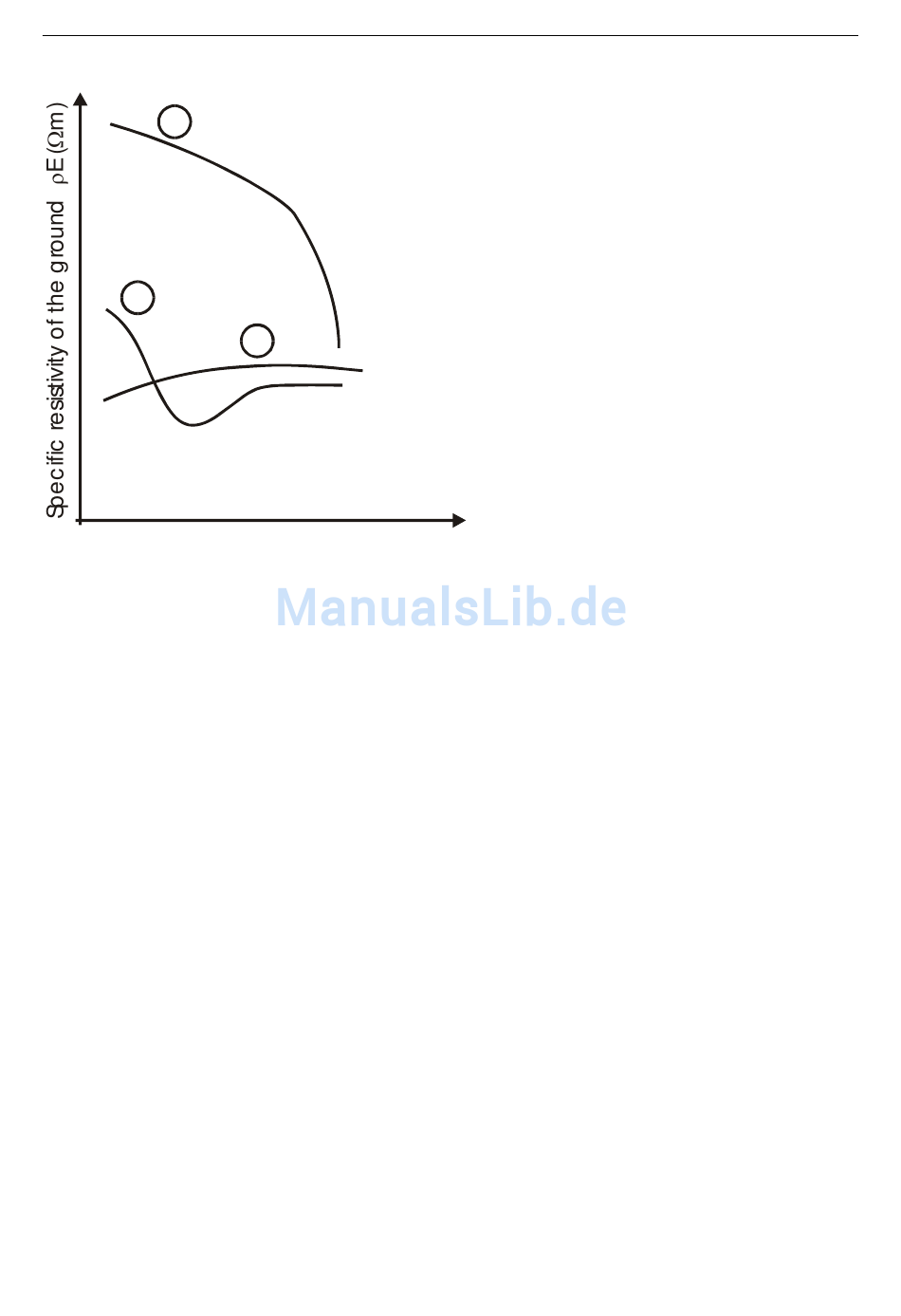

Kurve 1: da ρ nur mit der Tiefe
abnimmt, ist es möglich nur
einen Erder in der Tiefe zu
verwenden.
Kurve 2: da ρ nur bis zur Tiefe A
abnimmt, ist es nicht von Vorteil,
die Tiefe des Erder unterhalb A
zu vergrößern.
Kurve 3: sogar bei einer überaus
großen Tiefe nimmt er nicht ab,
deshalb muss ein Ring-Erder
benutzt werden.
Rd = ρ / 4r
- 83 -
