8. Offset- und Steigungskorrektur

Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen bzw. zur Feinjustierung von
Abweichungen Ihres Messumformers bzw. Signalgebers.
Bei Veränderung der Messart „InP" werden die Werte für Offset- und Steigungskorrektur zurückge-
setzt. Außerdem kann eine Veränderung der Geräteskalierung bei Normsignalen (di.Lo, di.Hi) bzw.
der Auflösung und Einheit bei Temperatur einen Einfluss auf Offset- und Steigungskorrekturwerte
zur Folge haben.
Führen Sie daher die Konfiguration der Offset- und Steigungskorrektur erst nach abgeschlossener
Eingangs-Konfiguration durch!
Überprüfen Sie außerdem bei Änderungen der Eingangs-Konfiguration anschließend Ihre Einstellung
für die Offset- und Steigungskorrektur!

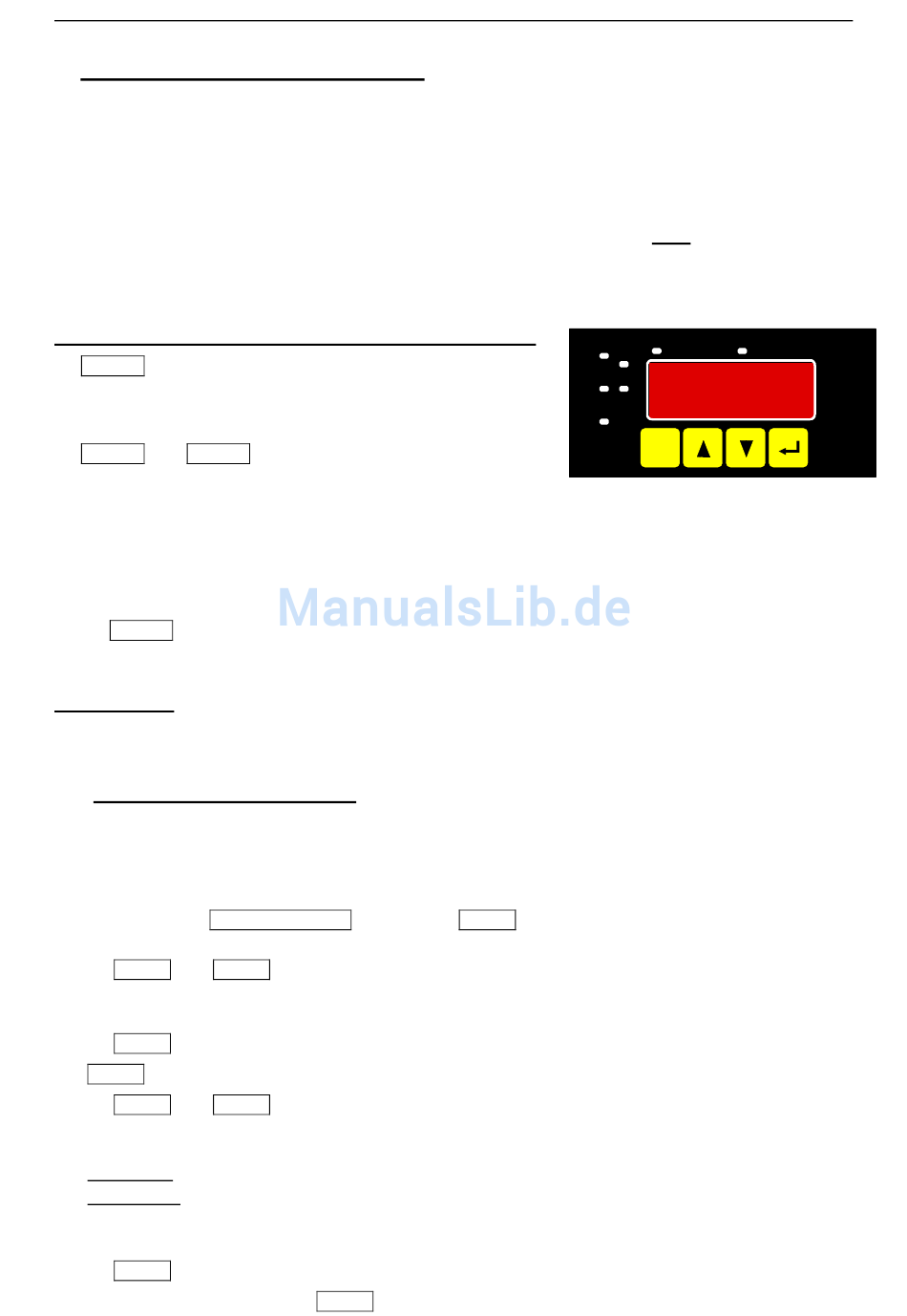

Allgemeine Beschreibung und Hinweise zur Menübedienung:
Mit Taste 1 wird zum nächsten Parameter weitergeschaltet.
Außerdem wird damit eine gemachte Änderung in der Parameter-
Einstellung bestätigt und der neue Wert gespeichert. Anschließend
wird wieder zur Parameter-Ansicht gewechselt.
Mit Taste 2 oder Taste 3 wird von der Parameter-Ansicht in die
Parameter-Einstellung gewechselt und dort die Einstellung des
Wertes vorgenommen.
Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet. Wird die Taste kurz
gedrückt, erhöht (Taste 2) bzw. erniedrigt (Taste 3) sich der Anzeigewert jeweils um 1 Digit.
Wird die Taste länger gedrückt (> 1s) beginnt der Wert auf- bzw. abwärts zu zählen, wobei die Geschwindig-
keit nach kurzer Zeit erhöht wird.
Die Einstellung ist ferner mit einer 'Überlauf-Funktion' ausgestattet. Wird bei der Einstellung der max. mögli-
che Einstellwert erreicht, so wird zum min. möglichen Einstellwert gewechselt und umgekehrt.
Mit der Taste 4 wird bei der Parameter-Einstellung die gemachte Änderung abgebrochen. Die Änderung
wird hierbei verworfen und es bleibt der ursprüngliche Parameterwert erhalten.
In der Parameter-Ansicht wird mit der Taste 4 das Menü beendet.
Bitte beachten: Wird in der Parameter-Einstellung länger als 10 sec. keine Taste gedrückt, so wird die Ein-
stellung abgebrochen, die Änderung verworfen und es wird zu Parameter-Ansicht gewechselt
Wird im Menü länger als 60 sec. keine Taste gedrückt, so wird das Menü automatisch beendet.
8.1. Menüaufruf und Einstellung
Der Umfang des Offset-/Steigungsmenü ist abhängig von dem gewählten Eingangssignal.
Es kann daher vorkommen, dass ein Einstellpunkt nicht zur Verfügung steht oder dass das Menü überhaupt
nicht aufgerufen werden kann.
- Gerät in Betrieb nehmen und warten bis der Segmenttest beendet ist.
- Gleichzeitig den rückseitigen Taster (Taste 5) und Taste 3 für >2 Sekunden drücken.
In der Anzeige erscheint "OFFS" (Offset = Nullpunktverschiebung).
- Mit Taste 2 oder Taste 3 den gewünschten Offset-Wert einstellen.
Die Eingabe des Offset erfolgt in Digit bzw. °C/°F.
Der eingestellte Offset-Wert wird von dem gemessenen Wert abgezogen.
Mit Taste 1 eingestellten Offset-Wert bestätigen. In der Anzeige steht wieder "OFFS".
-
Taste 1 drücken. In der Anzeige erscheint nun "SCAL". (Scale = Steigung)
-
- Mit Taste 2 oder Taste 3 den gewünschten Steigungskorrekturwert einstellen.
Die Eingabe der Steigungskorrektur erfolgt in %. Der Anzeigewert wird in abhängig des Eingangssignals
nach folgender Formel berechnet:
Temperatur: Anzeige = (gemessener Wert – Offset) * (1 + Steigungskorrektur [% / 100] )
Normsignale: Anzeige = (gemessener Wert – Offset – di.Lo) * (1 + Steigungskorrektur [% / 100] ) + di.Lo
Beispiel: Die Einstellung ist 2.00 => Steigung ist um 2.00% erhöht => Steigung = 102%. Bei einem gemessenen
Wert von 1000 (ohne Steigungskorrektur) würde das Gerät nun 1020 anzeigen.
Mit Taste 1 eingestellten Steigungskorrekturwert bestätigen. In der Anzeige steht wieder "SCAL".
-
Bei nochmaligem Drücken von Taste 1 erscheint in der Anzeige wieder " OFFS".
-
Anschluss- und Bedienungsanleitung GIR 2002 PID mit AAG.../3
Seite 29 v. 38
S1 S2
max
1
min
2
Alarm
SET
1 2 3
(genaue Berechnung siehe bei Scale)
4
