5. Konfiguration des Analogausganges

Eine Veränderung der Eingangs-Konfiguration des Gerätes kann Einfluss auf die Konfiguration des
Analogausganges haben. (z.B.: Skalierungsänderung bei Normsignalen, Veränderung der Auflösung o. Einheit bei
Temperatur)
Führen Sie daher die Konfiguration des Analogausganges erst nach abgeschlossener Eingangs-
Konfiguration durch!
Überprüfen Sie außerdem bei Änderungen der Eingangs-Konfiguration anschließend Ihre Analog-
ausgangseinstellungen!
Allgemeine Beschreibung und Hinweise zur Menübedienung:
Mit Taste 1 wird zum nächsten Parameter weitergeschaltet.
Außerdem wird damit eine gemachte Änderung in der Parameter-Einstellung bestätigt und der neue Wert
gespeichert. Anschließend wird wieder zur Parameter-Ansicht gewechselt.
Mit Taste 2 oder Taste 3 wird von der Parameter-Ansicht in die Parameter-Einstellung gewechselt und dort
die Einstellung des Wertes vorgenommen.
Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet. Wird die Taste kurz
gedrückt, erhöht (Taste 2) bzw. erniedrigt (Taste 3) sich der Anzeigewert jeweils um 1 Digit.
Wird die Taste länger gedrückt (> 1s) beginnt der Wert auf- bzw. abwärts zu zählen, wobei die Geschwindig-
keit nach kurzer Zeit erhöht wird.
Die Einstellung ist ferner mit einer 'Überlauf-Funktion' ausgestattet. Wird bei der Einstellung der max. mögli-
che Einstellwert erreicht, so wird zum min. möglichen Einstellwert gewechselt und umgekehrt.
Mit der Taste 4 wird bei der Parameter-Einstellung die gemachte Änderung abgebrochen. Die Änderung
wird hierbei verworfen und es bleibt der ursprüngliche Parameterwert erhalten.
In der Parameter-Ansicht wird mit der Taste 4 das Menü beendet.
Bitte beachten: Wird in der Parameter-Einstellung länger als 10 sec. keine Taste gedrückt, so wird die Ein-
stellung abgebrochen, die Änderung verworfen und es wird zu Parameter-Ansicht gewechselt
Wird im Menü länger als 60 sec. keine Taste gedrückt, so wird das Menü automatisch beendet.

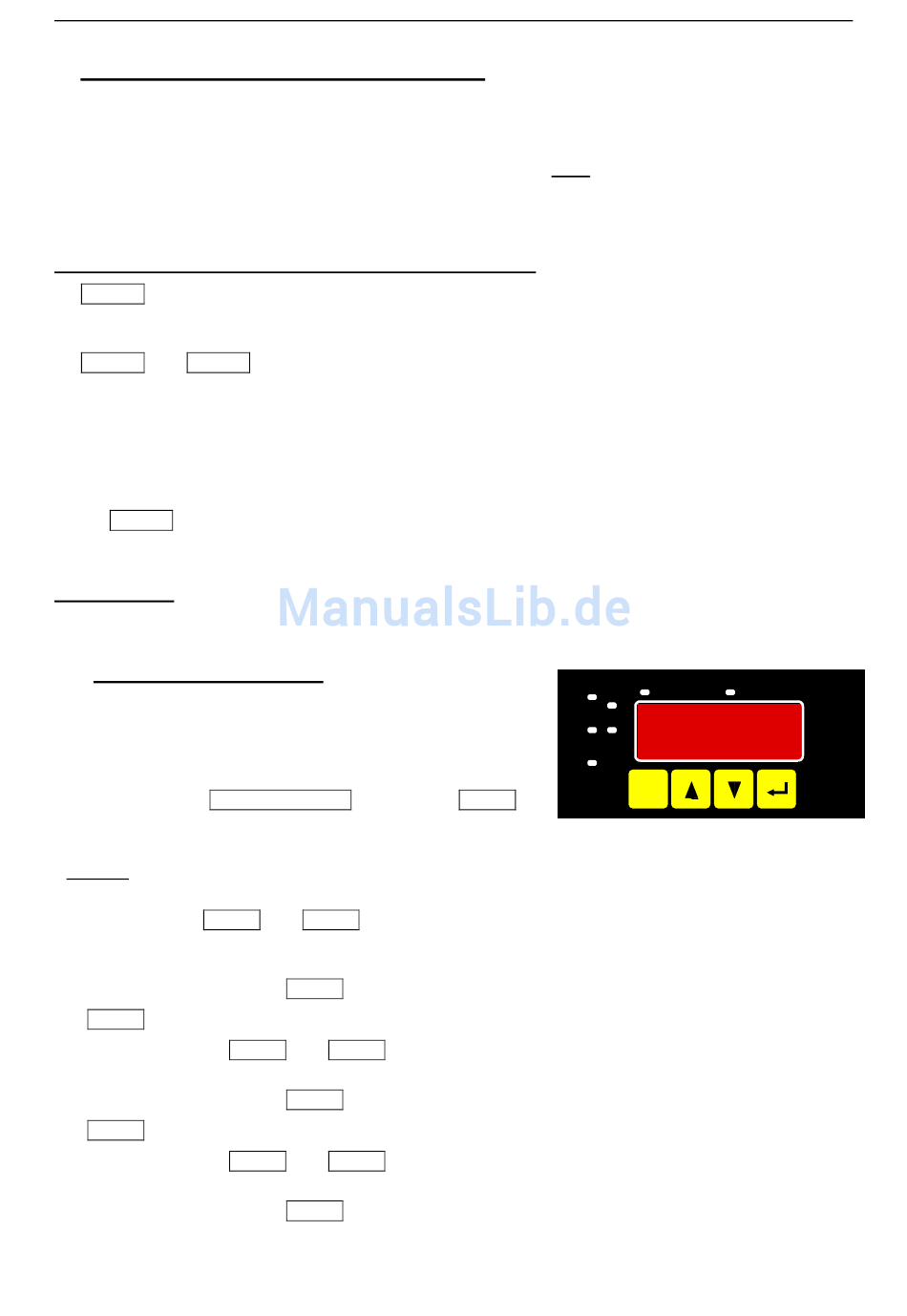

5.1. Skalierung durchführen
Der Analogausgang kann frei im Bereich des Anzeigebereiches
eingestellt werden.
- Gerät in Betrieb nehmen und warten bis der Segmenttest
beendet ist.
- Gleichzeitig den rückseitigen Taster (Taste 5) und Taste 4
für >2 Sekunden drücken.
Bei Analogausgang 0(4)...20mA erscheint in der Anzeige "dA.ou".
Hinweis: Bei Analogausgang 0...10V ist dieser Punkt nicht vorhanden.
Es erscheint sofort "dA.Lo" (siehe weiter unten)
- Wählen Sie mit Taste 2 oder Taste 3 das gewünschte Ausgangssignal.
"4-20" = Ausgangssignal 4..20mA
"0-20" = Ausgangssignal 0..20mA
Den eingestellten Wert mit Taste 1 bestätigen. In der Anzeige steht wieder "dA.ou".
-
Taste 1 nochmals drücken, in der Anzeige erscheint "dA.Lo" (D/A-Wandler low = unterer Analogausgangswert).
-
- Geben Sie nun mit Taste 2 oder Taste 3 den Anzeigewert ein, bei dem das Gerät ein Ausgangssignal
von 0mA, 4mA bzw. 0 Volt ausgeben soll.
Den eingestellten Wert mit Taste 1 bestätigen. In der Anzeige steht wieder "dA.Lo".
-
Taste 1 nochmals drücken, in der Anzeige erscheint "dA.Hi" (D/A-Wandler high = oberer Analogausgangswert).
-
- Geben Sie nun mit Taste 2 oder Taste 3 den Anzeigewert ein, bei dem das Gerät ein Ausgangssignal
von 20mA bzw. 10 Volt ausgeben soll.
Den eingestellten Wert mit Taste 1 bestätigen. In der Anzeige steht wieder "dA.Hi".
-
Anschluss- und Bedienungsanleitung GIR 2002 PID mit AAG.../3
