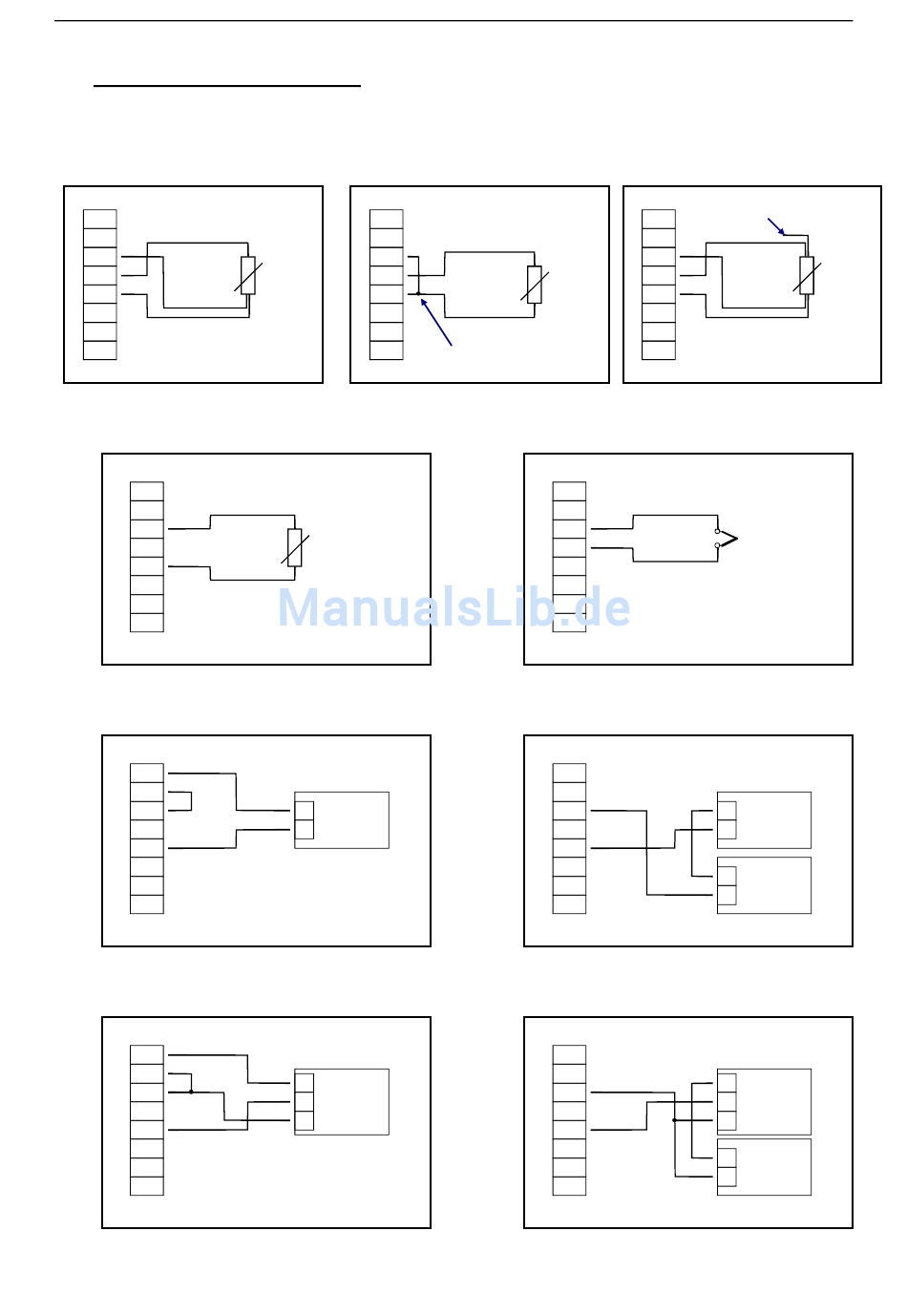

3.3. Eingangssignal anschließen
Beachten Sie beim Anschluss unbedingt die für den jeweiligen Eingang zulässigen Grenzwerte.
Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen.
3.3.1. Anschluss eines Pt100-Temperaturfühlers
10
11
12
Pt100-Temperaturfühler (3-Leiter)
3.3.2. Anschluss eines Pt1000 Temperaturfühlers bzw. Thermoelementes
10
12
Pt1000-Temperaturfühler (2-Leiter)

3.3.3. Anschluss eines 4-20mA Messumformers in 2-Leiter-Technik

8
9
10
12
mit im Gerät integrierter Transmitterversorgung

3.3.4. Anschluss eines 0(4)-20mA Messumformers in 3-Leiter-Technik

8
9
10
12
mit im Gerät integrierter Transmitterversorgung
Anschluss- und Bedienungsanleitung GIR 2002 PID mit AAG.../3
10
11
Pt100
12
Pt100-Temperaturfühler (2-Leiter)
Pt1000
4-20mA
+Uv
Transmitter
-Uv
+Uv
0(4)-20mA
Sig.
Transmitter
-Uv
Pt100
Brücke setzen
10
11
10
12
mit separater Transmitterversorgung
10
12
mit separater Transmitterversorgung
Seite 7 v. 38
Abzwicken oder offen lassen
10
11
12
Pt100-Temperaturfühler (4-Leiter)
-
TC
+
Thermoelement
4-20mA
+Uv
Transmitter
-Uv
+
Netzteil:
_
für Transmitter
+Uv
0(4)-20mA
Sig.
Transmitter
-Uv
+
Netzteil:
_
für Transmitter
Pt100
