E32.0.22.6B-02
3. Elektrischer Anschluss
Der Anschluss bzw. die Inbetriebnahme darf nur durch fachlich qualifizierte Personen erfolgen.
Bei fehlerhaftem Anschluss kann das Gerät zerstört werden - kein Garantieanspruch.

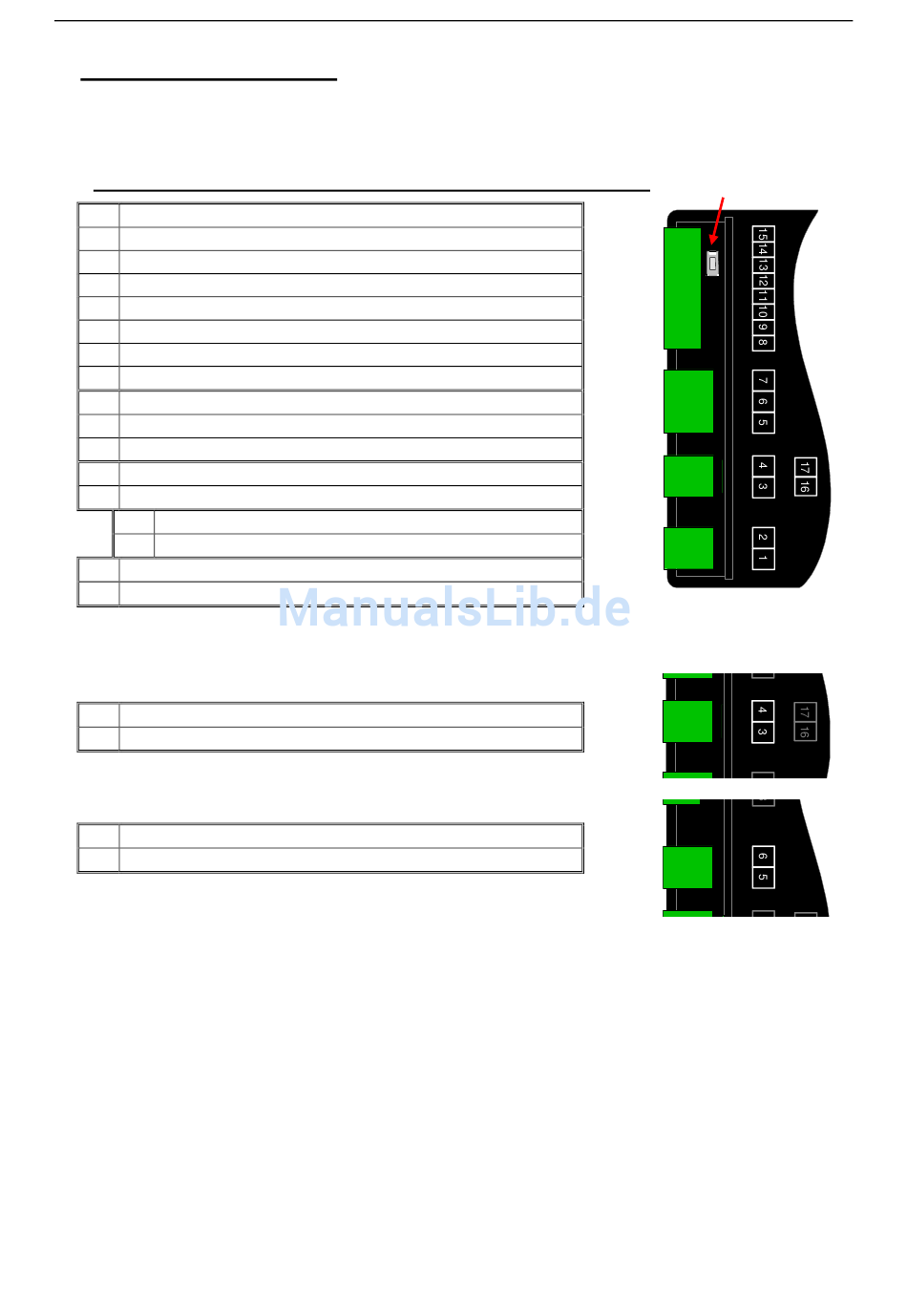

3.1. Anschlussbelegung bei Optionen AAG020/3 und AAG010/3
15
EASYBus-Schnittstelle
14
EASYBus-Schnittstelle
13
Eingang: 0-10V
12
Eingang: 0-1V, 0-2V, mA, Frequenz, Pt100, Pt1000
11
Eingang: 0-50mV, Thermoelement, Pt100
10
Eingang: GND, Pt100, Pt1000
9
Transmitter-Versorgungsspannung -
8
Transmitter-Versorgungsspannung +
7
Ausgang 2: Relais, Öffner, *
6
Ausgang 2: Relais, Schließer, *
5
Ausgang 2: Relais, Eingang, *
4
Ausgang 1: Relais, Schließer, *
3
Ausgang 1: Relais, Eingang, *
17
Ausgang 3: Analogausgang -
16
Ausgang 3: Analogausgang +
2
Versorgungsspannung 230V
1
Versorgungsspannung 230V
1
*
= oder entsprechend Angabe auf dem Gehäuseaufkleber
3.1.1. Änderungen bei Option HLR1
4
Ausgang 1: Halbleiter-Relais-Anschluss +
3
Ausgang 1: Halbleiter-Relais-Anschluss -
3.1.2. Änderungen bei Option HLR2
6
Ausgang 2: Halbleiter-Relais-Anschluss +
5
Ausgang 2: Halbleiter-Relais-Anschluss -
Anschluss- und Bedienungsanleitung GIR 2002 PID mit AAG.../3
1
1
1
1
1
1
, *
AC
1
, *
AC
Seite 5 v. 38
