E32.0.22.6B-02

7. Schaltpunkte bzw. Alarmgrenzen einstellen

Anmerkung: Der Unterschied dieses Menüs zum Ausgang-Konfigurationsmenü ist das nur im Konfigurati-
onsmenü die Auswahl der Ausgangsfunktion und die Einstellung von Schaltverzögerungen und
Vorzugslagen möglich ist.
Eine Veränderung der Eingangs-Konfiguration des Gerätes kann Einfluss auf die Schalt- und Alarmpunkte
haben. (z.B.: Skalierungsänderung bei Normsignalen, Veränderung der Auflösung o. Einheit bei Temperatur)
Überprüfen Sie daher bei Änderungen der Eingangs-Konfiguration anschließend Ihre Ausgangseinstellungen!

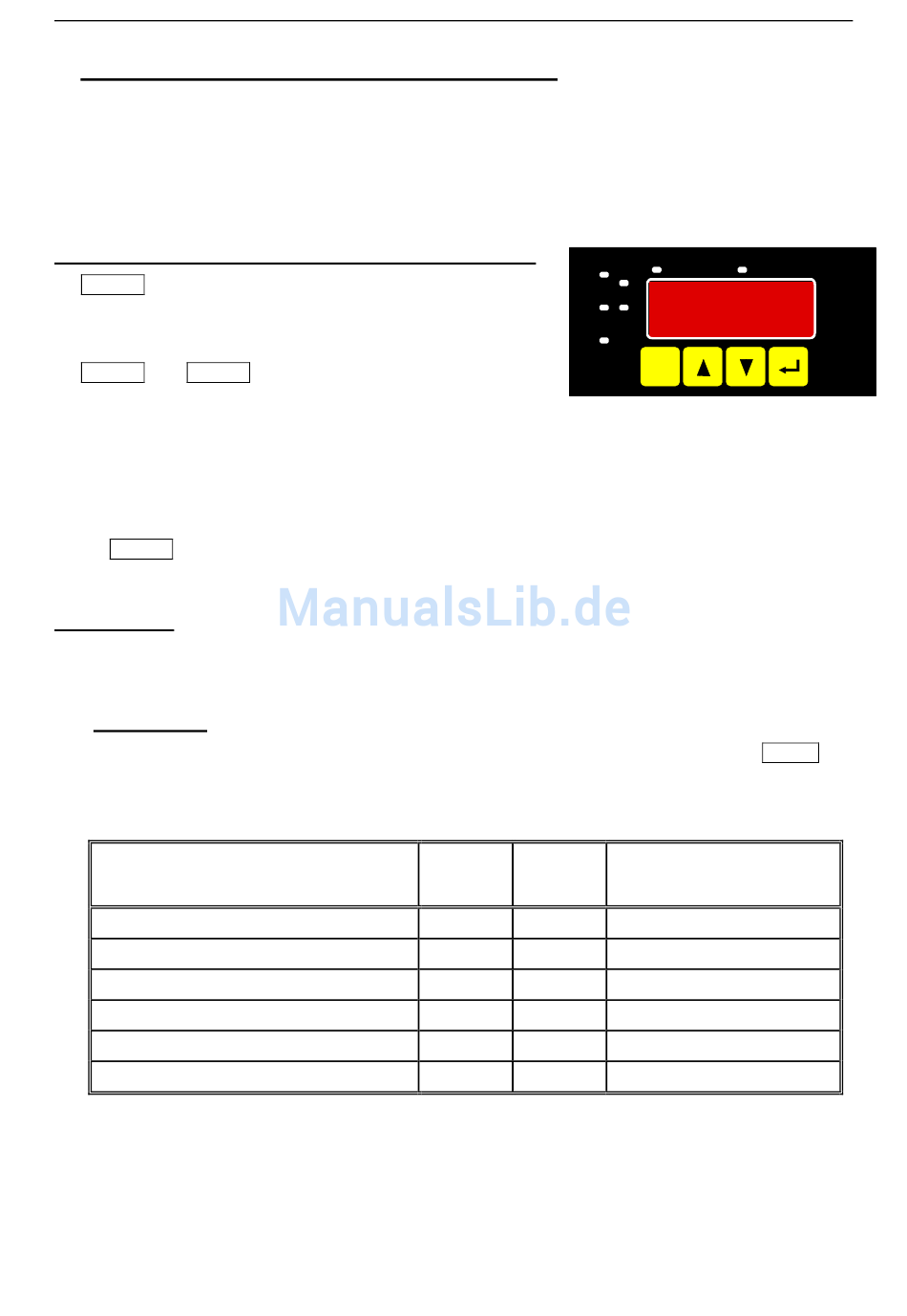

Allgemeine Beschreibung und Hinweise zur Menübedienung:
Mit Taste 1 wird zum nächsten Parameter weitergeschaltet.
Außerdem wird damit eine gemachte Änderung in der Parameter-
Einstellung bestätigt und der neue Wert gespeichert. Anschließend
wird wieder zur Parameter-Ansicht gewechselt.
Mit Taste 2 oder Taste 3 wird von der Parameter-Ansicht in die
Parameter-Einstellung gewechselt und dort die Einstellung des
Wertes vorgenommen.
Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet. Wird die Taste kurz
gedrückt, erhöht (Taste 2) bzw. erniedrigt (Taste 3) sich der Anzeigewert jeweils um 1 Digit.
Wird die Taste länger gedrückt (> 1s) beginnt der Wert auf- bzw. abwärts zu zählen, wobei die Geschwindig-
keit nach kurzer Zeit erhöht wird.
Die Einstellung ist ferner mit einer 'Überlauf-Funktion' ausgestattet. Wird bei der Einstellung der max. mögli-
che Einstellwert erreicht, so wird zum min. möglichen Einstellwert gewechselt und umgekehrt.
Mit der Taste 4 wird bei der Parameter-Einstellung die gemachte Änderung abgebrochen. Die Änderung
wird hierbei verworfen und es bleibt der ursprüngliche Parameterwert erhalten.
In der Parameter-Ansicht wird mit der Taste 4 das Menü beendet.
Bitte beachten: Wird in der Parameter-Einstellung länger als 10 sec. keine Taste gedrückt, so wird die Ein-
stellung abgebrochen, die Änderung verworfen und es wird zu Parameter-Ansicht gewechselt
Wird im Menü länger als 60 sec. keine Taste gedrückt, so wird das Menü automatisch beendet.
7.1. Menüaufruf
- Der Aufruf des Menüs für die Einstellung der Schalt-/Alarmpunkte erfolgt durch Drücken auf Taste 1
für >2 Sekunden.
Abhängig von der in der Konfiguration unter „Output" gewählten Einstellung erfolgt eine unterschiedliche
-
Anzeige. Wechseln Sie hierzu in das entsprechend Kapitel.
Beschreibung
Kein Ausgang, Gerät ist nur Anzeige
2-Punkt-Regler
3-Punkt-Regler
2-Punkt-Regler mit Min-/Max-Alarm
Min-/Max-Alarm, gemeinsam
Min-/Max-Alarm, getrennt
Anschluss- und Bedienungsanleitung GIR 2002 PID mit AAG.../3
1
2
Alarm
Als Output
weiter in
eingestellt
Kapitel
no --
2P 7.2
3P 7.2
2P.AL 7.2
AL.F1 7.3
AL.F2 7.3
Seite 26 v. 38
S1 S2
max
min
SET
1 2 3 4
Bemerkung
Menü-Aufruf nicht möglich !
