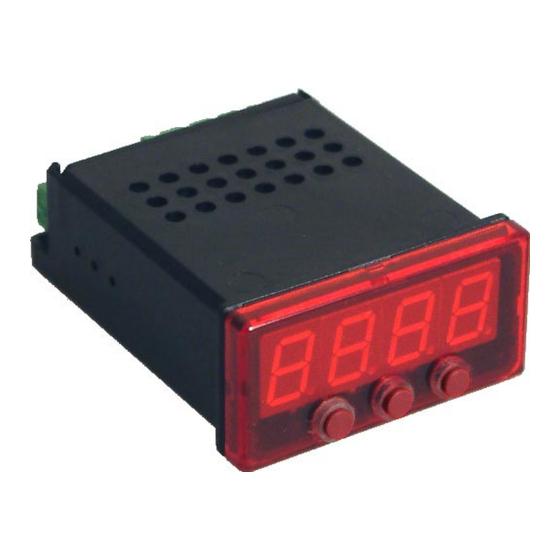

GREISINGER GIR 230 NS Bedienungsanleitung

Anzeige-, ueberwachungs- und regelgeraet
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
E33.0.01.6B-03
Anschluß- und Bedienungsanleitung GIR 230 NS
Seite 1 v. 14
Anschluß- und Bedienungsanleitung
GIR 230 NS
Version 1.0
Inhaltsverzeichnis
loading

Verwandte Anleitungen für GREISINGER GIR 230 NS

Inhaltszusammenfassung für GREISINGER GIR 230 NS

  • Seite 1 E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 1 v. 14 Anschluß- und Bedienungsanleitung GIR 230 NS Version 1.0...

  • Seite 2: Inhaltsverzeichnis

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 2 v. 14 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ........................... 3 2. EINFÜHRUNG ................................4 3. ELEKTRISCHER ANSCHLUß..........................4 3.1. Anschlußbelegung ..............................4 3.2. Anschlußdaten ................................. 4 3.3. Eingangssignal anschließen ............................. 5 3.3.1. Anschluß eines Meßumformers ........................5 3.4.

  • Seite 3: Sicherheitsbestimmungen

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 3 v. 14 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher- heitshinweise in dieser Bedienungsanleitung beachtet werden.

  • Seite 4: Einführung

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 4 v. 14 2. Einführung Das GIR 230 NS ist ein universell einsetzbares, mikroprozessorgesteuertes Anzeige-, Überwachungs- und Regelgerät. Das Gerät besitzt einen Eingang mit Anschlußmöglichkeiten für: - Normsignal 0 – 10 V, - Normsignal 0 (4) –...

  • Seite 5: Eingangssignal Anschließen

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 5 v. 14 3.3. Eingangssignal anschließen Beachten Sie beim Anschluß unbedingt auf die für den jeweiligen Eingang zulässigen Grenzwerte. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 3.3.1. Anschluß eines Meßumformers...

  • Seite 6: Konfiguration Des Gerätes

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 6 v. 14 4. Konfiguration des Gerätes Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Konfiguration des Gerätes abgebrochen. Gegebenenfalls bereits getätigte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 7: Ausgangsfunktion Auswählen

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 7 v. 14 Taste 1 nochmals betätigen. In der Anzeige erscheint “FiLt“ (Filter = digitaler Filter). Mit den Tasten 2 und 3 wird der gewünschte Filterwert [in sec.] eingestellt. Einstellbare Werte: 0.01 ... 2.00 sec.

  • Seite 8: Schaltpunkte Bzw. Alarmgrenzen Einstellen

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 8 v. 14 Bei Ausführung 3-Punkt-Regler erfolgt nun analog zur Einstellung von Ausgang 1 die Einstellung für den Ausgang 2. Die angezeigten Menüpunkte sind: “2.dEL“ (Verzögerung Schaltfunktion 2), “2.Err“ (Vorzugslage Schaltfunktion 2).

  • Seite 9: 2-Punkt-Regler Mit Alarm, 3-Punkt-Regler Mit Alarm

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 9 v. 14 Wenn Sie als Ausgangsverhalten '2-Punkt-Regler' gewählt haben, ist damit die Schaltpunkteinstellung des Gerätes abgeschlossen. Drücken Sie nochmals die Taste 1 um zur Anzeige des Meßwertes umzuschalten. Wenn Sie '3-Punkt-Regler' gewählt haben, fahren Sie bitte wie folgt fort: Taste 1 drücken.

  • Seite 10: Min-/Max-Alarm

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 10 v. 14 5.3. Min-/Max-Alarm Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min-/Maxwert- Überwachung. Diese Anweisung setzt voraus, daß Sie die Ausgangsfunktion “AL“ gewählt haben. Taste 1 drücken .

  • Seite 11: Offset- Und Steigungskorrektur

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 11 v. 14 6. Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen bzw. zur Feinjustierung von Abweichungen Ihres Meßumformers bzw. Signalgebers. Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Offset-/ Steigungskor- rektur des Gerätes abgebrochen.

  • Seite 12: Fehlercodes

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 12 v. 14 8. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Meßbereich überschritten Diese Fehlermeldung signalisiert, daß der Meßbereich des Gerätes überschritten wird.

  • Seite 13: Technische Daten

    E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 13 v. 14 9. Technische Daten Max. Anschlußdaten: Betriebswerte Grenzwerte zwischen Anmerkung Anschluß Min. max. min. max. 207 V 244 V 253 V Versorgungsspannung 3 und 4 Relaisausgang 1 und 3, 5 A,...
  • Seite 14 E33.0.01.6B-03 Anschluß- und Bedienungsanleitung GIR 230 NS Seite 14 v. 14...
  • Seite 15 E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 1 v. 14 Anschluß- und Bedienungsanleitung GIR 230 Pt Version 1.1...
  • Seite 16 E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 2 v. 14 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ........................... 3 2. EINFÜHRUNG ................................4 3. ELEKTRISCHER ANSCHLUß..........................4 3.1. Anschlußbelegung ..............................4 3.2. Anschlußdaten ................................. 4 3.3. Eingangssignal anschließen ............................. 5 3.3.1. Anschluß eines Pt100 oder Pt1000 Temperaturfühlers..................5 3.4.

  • Seite 17: Sicherheitsbestimmungen

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 3 v. 14 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher- heitshinweise in dieser Bedienungsanleitung beachtet werden.

  • Seite 18: Einführung

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 4 v. 14 2. Einführung Das GIR 230 Pt ist ein universell einsetzbares, mikroprozessorgesteuertes Anzeige-, Überwachungs- und Regelgerät. Das Gerät besitzt einen Eingang mit Anschlußmöglichkeiten für: - Pt100 (3-Leiter), - Pt1000 (2-Leiter) Zusätzlich stehen drei Schaltausgänge (2 * Relais, 1 * NPN-Ausgang) zur Verfügung, die als 2-Punkt-Regler, 3-Punkt-Regler, 2-Punkt-Regler mit Min- /Max-Alarm, 3-Punkt-Regler mit Min-/Max-Alarm oder nur Min-/Max-Alarm...

  • Seite 19: Eingangssignal Anschließen

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 5 v. 14 3.3. Eingangssignal anschließen Beachten Sie beim Anschluß unbedingt auf die für den jeweiligen Eingang zulässigen Grenzwerte. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 3.3.1. Anschluß eines Pt100 oder Pt1000 Temperaturfühlers Pt100 Pt1000 Pt1000-Temperaturfühler (2-Leiter)

  • Seite 20: Konfiguration Des Gerätes

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 6 v. 14 4. Konfiguration des Gerätes Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Konfiguration des Gerätes abgebrochen. Gegebenenfalls bereits getätigte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 21: Ausgangsfunktion Auswählen

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 7 v. 14 4.2. Ausgangsfunktion auswählen In der Anzeige steht nun “outP“. (Output) Mit Taste 2 oder Taste 3 (mittlere bzw. rechte Taste) die gewünschte Ausgangsfunktion auswählen. Entsprechend der Auswahl werden die Ausgänge wie folgt belegt. Als Output Ausgang 1 Ausgang 2...

  • Seite 22: Schaltpunkte Bzw. Alarmgrenzen Einstellen

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 8 v. 14 5. Schaltpunkte bzw. Alarmgrenzen einstellen Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Schaltpunktein- stellung des Gerätes abgebrochen. Gegebenenfalls gemachte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 23: 2-Punkt-Regler Mit Alarm, 3-Punkt-Regler Mit Alarm

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 9 v. 14 Mit Taste 1 eingestellten Schaltpunkt bestätigen. In der Anzeige steht wieder “2.off“. Damit ist die Schaltpunkteinstellung des Gerätes abgeschlossen. Drücken Sie die Taste 1 um die Einstellung abzuschließen und zur Anzeige des Meßwertes umzuschalten. 5.2.

  • Seite 24: Min-/Max-Alarm

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 10 v. 14 5.3. Min-/Max-Alarm Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min-/Maxwert- Überwachung. Diese Anweisung setzt voraus, daß Sie die Ausgangsfunktion “AL“ gewählt haben. Taste 1 drücken .

  • Seite 25: Offset- Und Steigungskorrektur

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 11 v. 14 8. Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen. Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Offset-/ Steigungskor- rektur des Gerätes abgebrochen.

  • Seite 26: Fehlercodes

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 12 v. 14 9. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Meßbereich überschritten Diese Fehlermeldung signalisiert, daß der Meßbereich des Gerätes überschritten wird. Mögliche Fehlerursache: - Temperatur zu groß...

  • Seite 27: Technische Daten

    E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 13 v. 14 10. Technische Daten Max. Anschlußdaten: Betriebswerte Grenzwerte zwischen Anmerkung Anschluß Min. max. min. max. 207 V 244 V 253 V Versorgungsspannung 3 und 4 Relaisausgang 1 und 3, 5 A, 1 und 2 2 und 3 ohmsche Last...
  • Seite 28 E33.0.11.6B-03 Anschluß- und Bedienungsanleitung GIR 230 Pt Seite 14 v. 14...
  • Seite 29 E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 1 v. 14 Anschluß- und Bedienungsanleitung GIR 230 TC Version 1.1...
  • Seite 30 E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 2 v. 14 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ........................... 3 2. EINFÜHRUNG ................................4 3. ELEKTRISCHER ANSCHLUß..........................4 3.1. Anschlußbelegung ..............................4 3.2. Anschlußdaten ................................. 4 3.3. Eingangssignal anschließen ............................. 5 3.3.1. Anschluß eines Thermoelementes oder 0-50mV Meßumformers ..............5 3.4.

  • Seite 31: Sicherheitsbestimmungen

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 3 v. 14 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher- heitshinweise in dieser Bedienungsanleitung beachtet werden.

  • Seite 32: Einführung

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 4 v. 14 2. Einführung Das GIR 230 TC ist ein universell einsetzbares, mikroprozessorgesteuertes Anzeige-, Überwachungs- und Regelgerät. Das Gerät besitzt einen Eingang mit Anschlußmöglichkeiten für: - Thermoelement Typ K, J, N, T und S - Normsignal 0-50mV Zusätzlich stehen drei Schaltausgänge (2 * Relais, 1 * NPN-Ausgang) zur Verfügung, die als 2-Punkt-Regler, 3-Punkt-Regler, 2-Punkt-Regler mit Min-...

  • Seite 33: Eingangssignal Anschließen

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 5 v. 14 3.3. Eingangssignal anschließen Beachten Sie beim Anschluß unbedingt auf die für den jeweiligen Eingang zulässigen Grenzwerte. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 3.3.1. Anschluß eines Thermoelementes oder 0-50mV Meßumformers 0-50mV Sig.

  • Seite 34: Konfiguration Des Gerätes

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 6 v. 14 4. Konfiguration des Gerätes Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Konfiguration des Gerätes abgebrochen. Gegebenenfalls bereits getätigte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 35: Skalierung Des Normsingales 0-50Mv

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 7 v. 14 4.2. Skalierung des Normsingnales 0-50mV Dieses Kapitel beschreibt die Konfiguration des Gerätes für Normsignal 0-50mV. Diese Anweisung setzt voraus, daß Sie als Eingangssignal “0.050“ gewählt haben. In der Anzeige muß “InP“ stehen. Taste 1 drücken, in der Anzeige erscheint “dP“...

  • Seite 36: Ausgangsfunktion Auswählen

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 8 v. 14 4.3. Ausgangsfunktion auswählen In der Anzeige steht nun “outP“. (Output) Mit Taste 2 oder Taste 3 (mittlere bzw. rechte Taste) die gewünschte Ausgangsfunktion auswählen. Entsprechend der Auswahl werden die Ausgänge wie folgt belegt. Als Output Ausgang 1 Ausgang 2...

  • Seite 37: Schaltpunkte Bzw. Alarmgrenzen Einstellen

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 9 v. 14 5. Schaltpunkte bzw. Alarmgrenzen einstellen Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Schaltpunktein- stellung des Gerätes abgebrochen. Gegebenenfalls gemachte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 38: 2-Punkt-Regler Mit Alarm, 3-Punkt-Regler Mit Alarm

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 10 v. 14 Mit Taste 1 eingestellten Schaltpunkt bestätigen. In der Anzeige steht wieder “2.off“. Damit ist die Schaltpunkteinstellung des Gerätes abgeschlossen. Drücken Sie die Taste 1 um die Einstellung abzuschließen und zur Anzeige des Meßwertes umzuschalten. 5.2.

  • Seite 39: Min-/Max-Alarm

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 11 v. 14 5.3. Min-/Max-Alarm Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min-/Maxwert- Überwachung. Diese Anweisung setzt voraus, daß Sie die Ausgangsfunktion “AL“ gewählt haben. Taste 1 drücken .

  • Seite 40: Offset- Und Steigungskorrektur

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 12 v. 14 8. Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Sensortoleranzen. Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Offset-/ Steigungskor- rektur des Gerätes abgebrochen.

  • Seite 41: Fehlercodes

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 13 v. 14 9. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Meßbereich überschritten Diese Fehlermeldung signalisiert, daß der Meßbereich des Gerätes überschritten wird. Mögliche Fehlerursache: - Temperatur zu groß...

  • Seite 42: Technische Daten

    E33.0.12.6B-02 Anschluß- und Bedienungsanleitung GIR 230 TC Seite 14 v. 14 10. Technische Daten Max. Anschlußdaten: Betriebswerte Grenzwerte zwischen Anmerkung Anschluß Min. max. min. max. 207 V 244 V 253 V Versorgungsspannung 3 und 4 Relaisausgang 1 und 3, 5 A, 1 und 2 2 und 3 ohmsche Last...
  • Seite 43 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 1 v. 20 Anschluß- und Bedienungsanleitung GIR 230 FR Version 1.1...
  • Seite 44 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 2 v. 20 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ........................... 3 2. EINFÜHRUNG ................................4 3. ELEKTRISCHER ANSCHLUß..........................4 3.1. Anschlußbelegung ..............................4 3.2. Anschlußdaten ................................. 4 3.3. Eingangssignal anschließen ............................. 5 3.3.1. Anschluß eines Frequenzsignals ........................5 3.3.2.

  • Seite 45: Sicherheitsbestimmungen

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 3 v. 20 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher- heitshinweise in dieser Bedienungsanleitung beachtet werden.

  • Seite 46: Einführung

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 4 v. 20 2. Einführung Das GIR 230 FR ist ein universell einsetzbares, mikroprozessorgesteuertes Anzeige-, Überwachungs- und Regelgerät. Das Gerät besitzt einen Eingang mit Anschlußmöglichkeiten für: - Frequenz (TTL oder Schaltkontakt) Zusätzlich stehen drei Schaltausgänge (2 * Relais, 1 * NPN-Ausgang) zur Verfügung, die als 2-Punkt-Regler, 3-Punkt-Regler, 2-Punkt-Regler mit Min- /Max-Alarm, 3-Punkt-Regler mit Min-/Max-Alarm oder nur Min-/Max-Alarm konfiguriert werden können.

  • Seite 47: Eingangssignal Anschließen

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 5 v. 20 3.3. Eingangssignal anschließen Beachten Sie beim Anschluß unbedingt auf die für den jeweiligen Eingang zulässigen Grenzwerte. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 3.3.1. Anschluß eines Frequenzsignals Bei der Frequenz- und Drehzahlmessung kann bei der Gerätekonfiguration zwischen 3 unterschiedli- chen Eingangs-Signalarten ausgewählt werden.

  • Seite 48: Anschluß Eines Zählsignals

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 6 v. 20 3.3.2. Anschluß eines Zählsignals Wie bei der Frequenz- und Drehzahlmessung kann bei der Gerätekonfiguration zwischen 3 unter- schiedlichen Eingangs-Signalarten ausgewählt werden. Der Anschluß des Sensorsignals für Zählsignal erfolgt wie bei Frequenz- und Drehzahlmessung. Verwenden Sie bitte die entsprechende Anschlußskizze aus diesem Kapitel.

  • Seite 49: Schaltausgänge Anschließen

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 7 v. 20 3.4. Schaltausgänge anschließen Die Schaltausgänge sind abhängig von der in der Geräte-Konfiguration gewählten Ausgangs- funktion den Schalt-/Alarmfunktionen des Gerätes zugeordnet. (siehe hierzu Kapitel 4.2) Hinweis: Um einen ungewollten oder falschen Schaltvorgang bei der Gerätekonfiguration zu vermeiden, empfehlen wir den Anschluß...

  • Seite 50: Konfiguration Des Gerätes

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 8 v. 20 4. Konfiguration des Gerätes Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Konfiguration des Gerätes abgebrochen. Gegebenenfalls bereits getätigte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 51: Frequenzmessung (Ttl, Schaltkontakt)

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 9 v. 20 4.2. Frequenzmessung (TTL, Schaltkontakt) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Frequenzmessung. Diese Anweisung setzt voraus, daß Sie, entsprechend der Anweisung unter Kapitel 4.1. als Meßart “FrEq“ gewählt haben. In der Anzeige muß “SEnS“ stehen. Taste 1 drücken, in der Anzeige erscheint “Fr.Lo“...

  • Seite 52: Drehzahlmessung (Ttl, Schaltkontakt)

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 10 v. 20 4.3. Drehzahlmessung (TTL, Schaltkontakt) Dieses Kapitel beschreibt die Konfiguration des Gerätes für Drehzahlmessung. Diese Anweisung setzt voraus, daß Sie, entsprechend der Anweisung unter Kapitel 4.1. als Meßart “rPn“ gewählt haben. In der Anzeige muß “SEnS“ stehen. Taste 1 nochmals drücken, in der Anzeige erscheint “diu“...
  • Seite 53 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 11 v. 20 Durch die Eingabe eines Vorteilers von 1000 gelangt jeder tausendste Impulse zur Weiterverarbeitung – mit somit 5000 Werten ist der Meßbereich des Gerätes noch nicht überschritten. Den eingestellten Wert mit Taste 1 bestätigen. In der Anzeige steht wieder “diu“. Taste 1 nochmals drücken, in der Anzeige erscheint “Co.Hi“...

  • Seite 54: Ausgangsfunktion Auswählen

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 12 v. 20 4.5. Ausgangsfunktion auswählen In der Anzeige steht nun “outP“. (Output) Mit Taste 2 oder Taste 3 (mittlere bzw. rechte Taste) die gewünschte Ausgangsfunktion auswählen. Entsprechend der Auswahl werden die Ausgänge wie folgt belegt. Als Output Ausgang 1 Ausgang 2...

  • Seite 55: Schaltpunkte Bzw. Alarmgrenzen Einstellen

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 13 v. 20 5. Schaltpunkte bzw. Alarmgrenzen einstellen Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Schaltpunktein- stellung des Gerätes abgebrochen. Gegebenenfalls gemachte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 56: 2-Punkt-Regler Mit Alarm, 3-Punkt-Regler Mit Alarm

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 14 v. 20 Mit Taste 1 eingestellten Schaltpunkt bestätigen. In der Anzeige steht wieder “2.off“. Damit ist die Schaltpunkteinstellung des Gerätes abgeschlossen. Drücken Sie die Taste 1 um die Einstellung abzuschließen und zur Anzeige des Meßwertes umzuschalten. 5.2.

  • Seite 57: Min-/Max-Alarm

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 15 v. 20 5.3. Min-/Max-Alarm Dieses Kapitel beschreibt die Einstellung der Alarmpunkte bei Verwendung des Gerätes zur Min-/Maxwert- Überwachung. Diese Anweisung setzt voraus, daß Sie die Ausgangsfunktion “AL“ gewählt haben. Taste 1 drücken .

  • Seite 58: Offset- Und Steigungskorrektur

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 16 v. 20 8. Offset- und Steigungskorrektur Die Offset- und Steigungskorrektur dient zum Ausgleich von Meßtoleranzen. Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Offset-/ Steigungskor- rektur des Gerätes abgebrochen.

  • Seite 59: Fehlercodes

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 17 v. 20 9. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Meßbereich überschritten Diese Fehlermeldung signalisiert, daß der Meßbereich des Gerätes überschritten wird. Mögliche Fehlerursache: - Eingangssignal zu groß...

  • Seite 60: Technische Daten

    E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 18 v. 20 10. Technische Daten Max. Anschlußdaten: Betriebswerte Grenzwerte zwischen Anmerkung Anschluß Min. max. min. max. 207 V 244 V 253 V Versorgungsspannung 3 und 4 Relaisausgang 1 und 3, 5 A, 1 und 2 2 und 3 ohmsche Last...
  • Seite 61 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 19 v. 20 Einbautiefe: ca. 65 mm (incl. Schraub-/Steckklemmen) Panelbefestigung: mit VA-Federklammer. Mögliche Paneldicken: von 1 bis ca. 10 mm. Panelausschnitt: 21.7+0.5 x 45+0.5 mm (H x B) Elektroanschluß: über Schraub-/Steckklemme: 2-pol. für Schnittstelle und 9-pol. für übrige Anschlüsse. Leiterquerschnitte von 0.14 bis 1.5 mm².
  • Seite 62 E33.0.02.6B-02 Anschluß- und Bedienungsanleitung GIR 230 FR Seite 20 v. 20...
  • Seite 63 E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 1 v. 12 Anschluß- und Bedienungsanleitung GIR 230 NTC ab Version 1.4 GREISINGER electronic GmbH D - 93128 Regenstauf, Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0, Fax: 09402 / 9383-33, eMail: info@greisinger.de...
  • Seite 64 E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 2 v. 12 Inhaltsverzeichnis 1. SICHERHEITSBESTIMMUNGEN ........................... 3 2. EINFÜHRUNG ................................4 3. ELEKTRISCHER ANSCHLUß..........................4 3.1. Anschlußbelegung ..............................4 3.2. Anschlußdaten ................................. 4 3.3. Eingangssignal anschließen ............................. 5 3.3.1. Anschluß eines NTC-Temperaturfühlers ......................5 3.4.

  • Seite 65: Sicherheitsbestimmungen

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 3 v. 12 1. Sicherheitsbestimmungen Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Meßgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicher- heitshinweise in dieser Bedienungsanleitung beachtet werden.

  • Seite 66: Einführung

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 4 v. 12 2. Einführung Das GIR 230 NTC ist ein universell einsetzbares, mikroprozessorgesteuertes Anzeige-, Überwachungs- und Regelgerät. Das Gerät besitzt einen Eingang mit Anschlußmöglichkeiten für: - NTC, 10k (2-Leiter) Zusätzlich stehen zwei Schaltausgänge (1 * Relais, 1 * NPN-Ausgang) zur Verfügung, die als 2-Punkt-Regler, 2-Punkt-Regler mit Min-/Max-Alarm, oder nur Min-/Max-Alarm konfiguriert werden können.

  • Seite 67: Eingangssignal Anschließen

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 5 v. 12 3.3. Eingangssignal anschließen Beachten Sie beim Anschluß unbedingt auf die für den jeweiligen Eingang zulässigen Grenzwerte. Eine Überlastung des Einganges kann zur Zerstörung des Gerätes führen. 3.3.1. Anschluß eines NTC-Temperaturfühlers Sensor NTC-Temperaturfühler (2-Leiter) 3.4.

  • Seite 68: Konfiguration Des Gerätes

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 6 v. 12 4. Konfiguration des Gerätes Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Konfiguration des Gerätes abgebrochen. Gegebenenfalls bereits getätigte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 69: Ausgangsfunktion Auswählen

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 7 v. 12 4.2. Ausgangsfunktion auswählen In der Anzeige steht nun “outP“. (Output) Mit Taste 2 oder Taste 3 (mittlere bzw. rechte Taste) die gewünschte Ausgangsfunktion auswählen. Entsprechend der Auswahl werden die Ausgänge wie folgt belegt. Als Output Ausgang 1 Ausgang 3...

  • Seite 70: Schaltpunkte Bzw. Alarmgrenzen Einstellen

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 8 v. 12 5. Schaltpunkte bzw. Alarmgrenzen einstellen Bitte beachten: Wird bei der Eingabe länger als 60 sec. keine Taste gedrückt, so wird die Schaltpunktein- stellung des Gerätes abgebrochen. Gegebenenfalls gemachte Änderungen werden hierbei nicht gespeichert und gehen somit verloren! Hinweis: Die Tasten 2 und 3 sind bei der Eingabe von Werten mit einer 'Roll-Funktion' ausgestattet.

  • Seite 71: Min-/Max-Alarm

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 9 v. 12 Mit den Tasten 2 und 3 den gewünschten Wert einstellen, bei dem die Schaltfunktion 1 ausschalten soll. Mit Taste 1 eingestellten Schaltpunkt bestätigen. In der Anzeige steht wieder “1.off“. Sie haben einen Kühlraum und möchten diesen auf eine Temperatur zwischen -20°C und -22°C regeln.

  • Seite 72: Min-/Max-Alarm-Anzeige

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 10 v. 12 6. Min-/Max-Alarm-Anzeige Ist eine Ausgangsfunktion mit Alarmüberwachung ausgewählt (out = 2P.AL oder AL) so wird bei Auftreten eines Min- bzw. Max.-Alarmes dieser in der Anzeige zyklisch angezeigt Min.-Alarm: es wird ca. alle 2 sec. kurz in der Anzeige AL.Lo angezeigt Max.-Alarm: es wird ca.

  • Seite 73: Fehlercodes

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 11 v. 12 9. Fehlercodes Erkennt das Gerät unzulässige Betriebszustände, wird ein entsprechender Fehlercode angezeigt. Folgende Fehlercodes sind definiert: Err.1: Meßbereich überschritten Diese Fehlermeldung signalisiert, daß der Meßbereich des Gerätes überschritten wird. Mögliche Fehlerursache: - Temperatur zu groß...

  • Seite 74: Technische Daten

    E33.0.21.6B-02 Anschluß- und Bedienungsanleitung GIR 230 NTC Seite 12 v. 12 10. Technische Daten Max. Anschlußdaten: Betriebswerte Grenzwerte zwischen Anmerkung Anschluß Min. max. min. max. 207 V 244 V 253 V Versorgungsspannung 3 und 4 5 A, Relaisausgang 2 und 3 ohmsche Last Ausgang 3 28 V...
