2. Einführung
Das GIR 2002 PID ist ein universell einsetzbares, mikropro-
zessorgesteuertes Anzeige-, Überwachungs- und Regelgerät.
Das Gerät besitzt einen Universaleingang mit Anschluss-
möglichkeiten für:
- Normsignale (0-20mA, 4-20mA, 0-50mV, 0-1V, 0-2V und 0-10V),
- Widerstands-Temperatursensoren (Pt100 und Pt1000),
- Thermoelemente (Typ K, J, N, T und S)
- Frequenz (TTL und Schaltkontakt)
Ferner bieten sie Funktionen wie Durchflussmessung, Drehzahlmessung, Zähler, etc...
Zusätzlich stehen beim GIR 2002 PID mit Option AAG.../3 zwei Schaltausgänge und einen Analogausgang
(0-10V oder 0-20mA und 4-20mA) zur Verfügung, dessen Schaltfunktion als
2-Punkt-Regler, 3-Punkt-Regler, 2-Punkt-Regler mit Min-/Max-Alarm, Min-/Max-Alarm gemeinsam oder
Min-/Max-Alarm getrennt
konfiguriert werden können.
Der Zustand der Schaltausgänge (Relais) wird mit Hilfe der LED „1" und „2" angezeigt.
Eine anstehende Alarmbedingung wird mit den LED´s „Alarm", „max" und „min" angezeigt.
Weiter besitzen alle Geräte standardmäßig eine EASYBus-Schnittstelle, die über einen Pegelwandler die
Kommunikation mit einem übergeordneten Rechner erlaubt und das Gerät zu einem vollwertigen EASYBus-
Modul macht.
Die GIR 2002 PID werden geprüft und komplett kalibriert geliefert.
Damit das GIR 2002 betriebsbereit ist, muss es aber noch für die jeweilige Anwendung
konfiguriert werden.
Wichtig: Bei der Geräte-Konfiguration ist zuerst das Eingangssignal (siehe Kapitel 4) und anschließend die
Ausgangsfunktion (siehe Kapitel 6) bzw. die Offset-/Steigungskorrektur (siehe Kapitel 8) einzustellen.
Hinweis: Um einen unzulässigen Eingangszustand und ungewollte oder falsche Schaltvorgänge bei
der Gerätekonfiguration zu vermeiden, wird empfohlen, den Anschluss des Einganges und
der Schaltausgänge erst nach der Konfiguration des Gerätes durchzuführen.
Hinweis: Beim Aufrufen eines Konfigurationsmenüs (Konfiguration des Messeingang, Konfiguration
des Analogausganges, Konfiguration der Ausgangsfunktion, Offset- und Steigungskorrektur)
wird die Messung und Regelung des Gerätes gestoppt.
Mit Verlassen des Menü wird das Gerät reinitialisiert und die Messung/Regelung wieder
gestartet.
Bei der Zählerfunktion wird somit mit Verlassen des Menüs der Zählerstand zurückgesetzt.

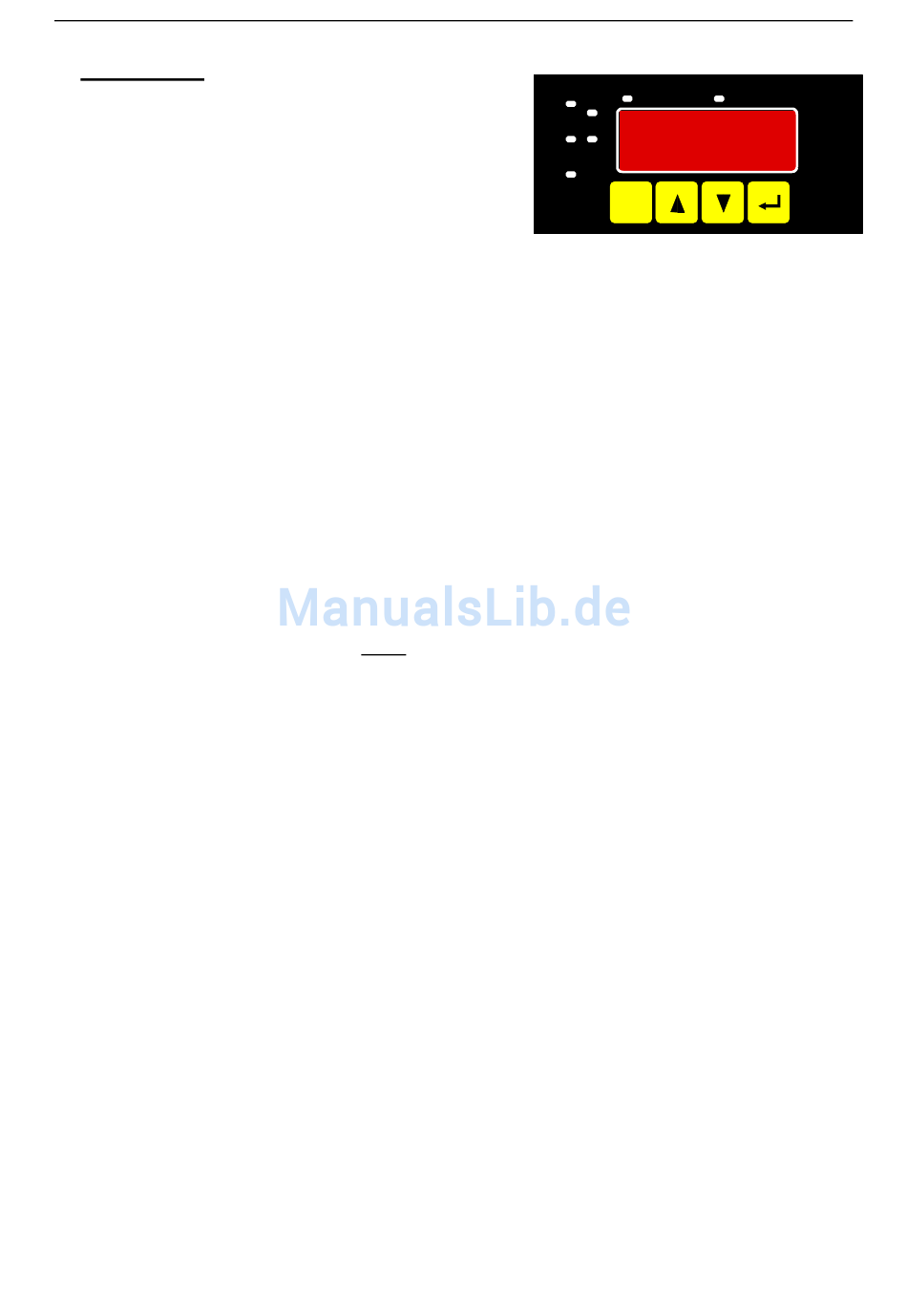

Anschluss- und Bedienungsanleitung GIR 2002 PID mit AAG.../3
S1
max
1
min
2
Alarm
SET
1 2 3
Seite 4 v. 38
