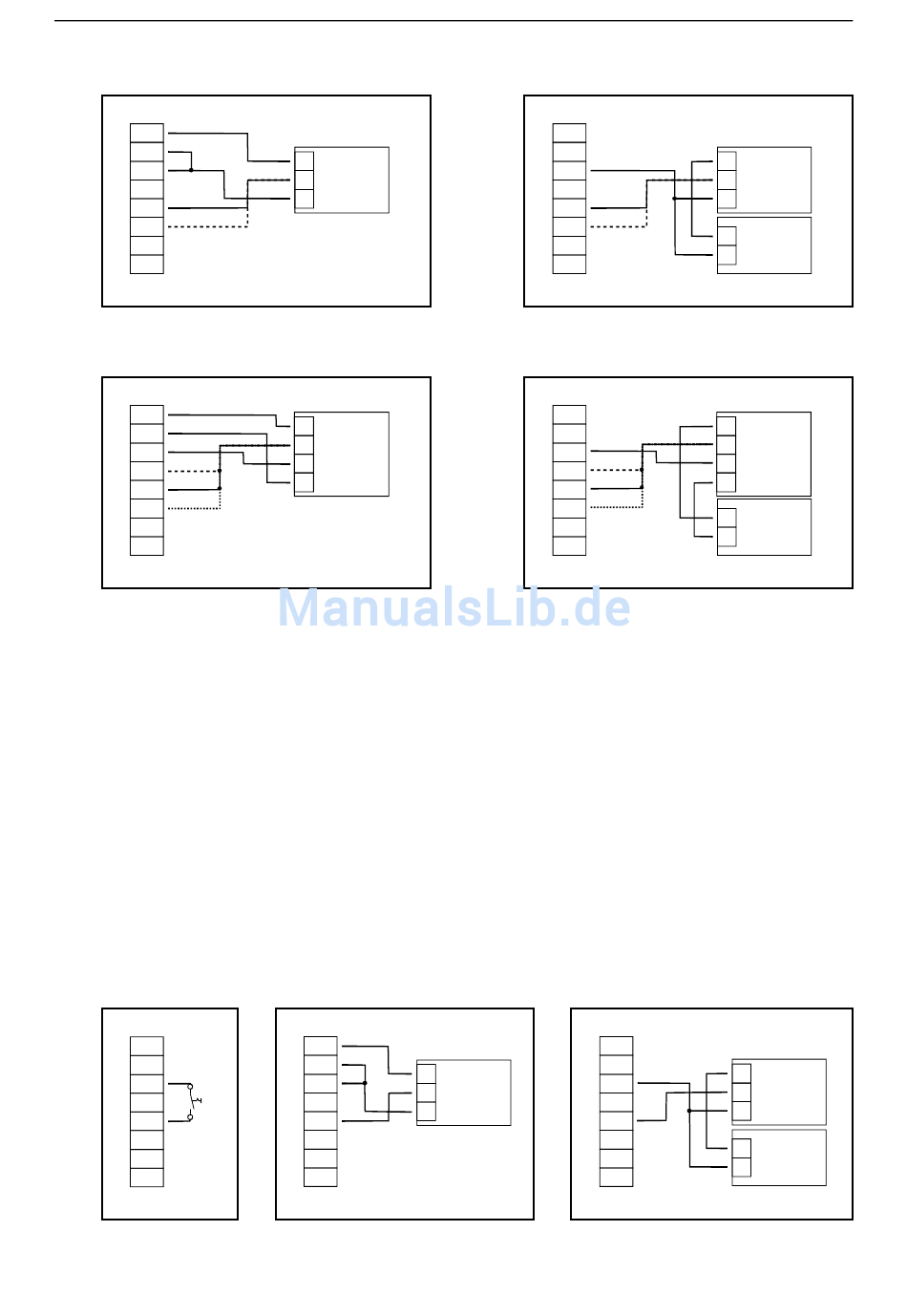

3.3.5. Anschluss eines 0-1V, 0-2V oder 0-10V Messumformers in 3-Leiter-Technik

8
9
10
1V / 2V
12
10V
13
mit im Gerät integrierter Transmitterversorgung

3.3.6. Anschluss eines 0-1/2/10V bzw. 0-50mV Messumformers in 4-Leiter-Technik

8
9
10
50mV
11
1V / 2V
12
10V
13
mit im Gerät integrierter Transmitterversorgung

3.3.7. Anschluss eines Frequenzsignals

Bei der Frequenz- und Drehzahlmessung kann bei der Gerätekonfiguration zwischen 3 unterschiedli-
chen Eingangs-Signalarten ausgewählt werden. Es besteht die Möglichkeit des Anschlusses eines akti-
ven Signals (= TTL, ...), eines passiven Sensorsignals mit NPN (= masseschaltender NPN-Ausgang,
Taster, Relais, ...) oder mit PNP (= +Ub-schaltender PNP-Ausgang, High-side-Schalter, ...)
Bei der Konfigurationseinstellung „Schaltkontakt NPN" wird im Gerät ein Pull-Up-Widerstand (~7kOhm
gegen +3.3V) zugeschaltet. Hierdurch kann bei Geräten mit NPN-Ausgang oder Schaltkontakten auf
den Anschluss eines externen Widerstandes verzichtet werden.
Bei der Konfigurationseinstellung „Schaltkontakt PNP" wird im Gerät ein Pull-Down-Widerstand (~7kOhm
gegen GND) zugeschaltet. Hierdurch kann bei Geräten mit PNP-Ausgang auf einen externen Widerstand
verzichtet werden.
Es kann jedoch sein, dass für den Messsignalgeber dennoch der Anschluss eines externen Widerstandes
erforderlich ist, da z.B. die Pull-Up-Spannung von 3.3V für den Geber nicht ausreicht oder im oberen Fre-
quenzbereich gemessen werden soll. In diesem Fall ist zu beachten, dass das Eingangssignal dann wie
ein aktives Signal zu betrachten und entsprechend in der Konfiguration „TTL" auszuwählen ist.
Hinweis: beim Anschluss ist unbedingt darauf zu achten, dass die zulässige Eingangsspannung
bzw. der zulässige Eingangsstrom des Frequenzeinganges nicht überschritten wird.
8
9
10
12
Anschluss eines passiven
Kontaktes, Taster
(Einstellung: Input = NPN)
Anschluss- und Bedienungsanleitung GIR 2002 PID mit AAG.../3
+Uv
0-1(10)V
Sig.
Transmitter
-Uv
+Uv
Sig+
Transmitter
Sig-
-Uv
8
9
10
12
Anschluss eines Gebers
(über integrierte Versorgung)
mit TTL-, NPN- oder PNP-Ausgang
10
12
13
mit separater Transmitterversorgung
10
11
12
13
mit separater Transmitterversorgung
+Uv
Sig. Geber
-Uv
Seite 8 v. 38
+Uv
0-1(10)V
Sig.
Transmitter
-Uv
1V / 2V
10V
+
Netzteil:
_
für Transmitter
+Uv
Sig+
Transmitter
Sig-
50mV
-Uv
1V / 2V
10V
+
Netzteil:
_
für Transmitter
+Uv
10
Sig.
-Uv
12
+
_
für Transmitter
Anschluss eines Gebers
(mit separater Versorgung)
mit TTL-, NPN- oder PNP-Ausgang
Geber
Netzteil:
