PODŁĄCZANIE PRZEZ PORT ETHERNET
Za pomocą kabla Ethernet bezpośrednio połącz port Ethernet końcówki mocy LD DSP44K lub DSP45K z interfejsem Ethernet komputera i włącz
końcówkę mocy. Jeśli chcesz połączyć 2 lub więcej końcówek mocy LD DSP44K lub DSP45K bezpośrednio z komputerem PC, a następnie
zarządzać nimi, użyj przełącznika ethernetowego i ustaw dla każdej końcówki mocy osobny adres IP (np. 192.168.0.100, 192.168.0.101 itp.).
Adres IP końcówki mocy można ustawić ręcznie zarówno na samym urządzeniu, jak i w oprogramowaniu OCS w oknie Ethernet Config. Adres
IP końcówki mocy LD DSP44K lub DSP45K jest domyślnie ustawiony na 192.168.0.100, co oznacza, że w
ustawieniach systemowych komputera PC w oknie Właściwości: Protokół internetowy w wersji 4 (TCP/IPv4) należy użyć innego adresu

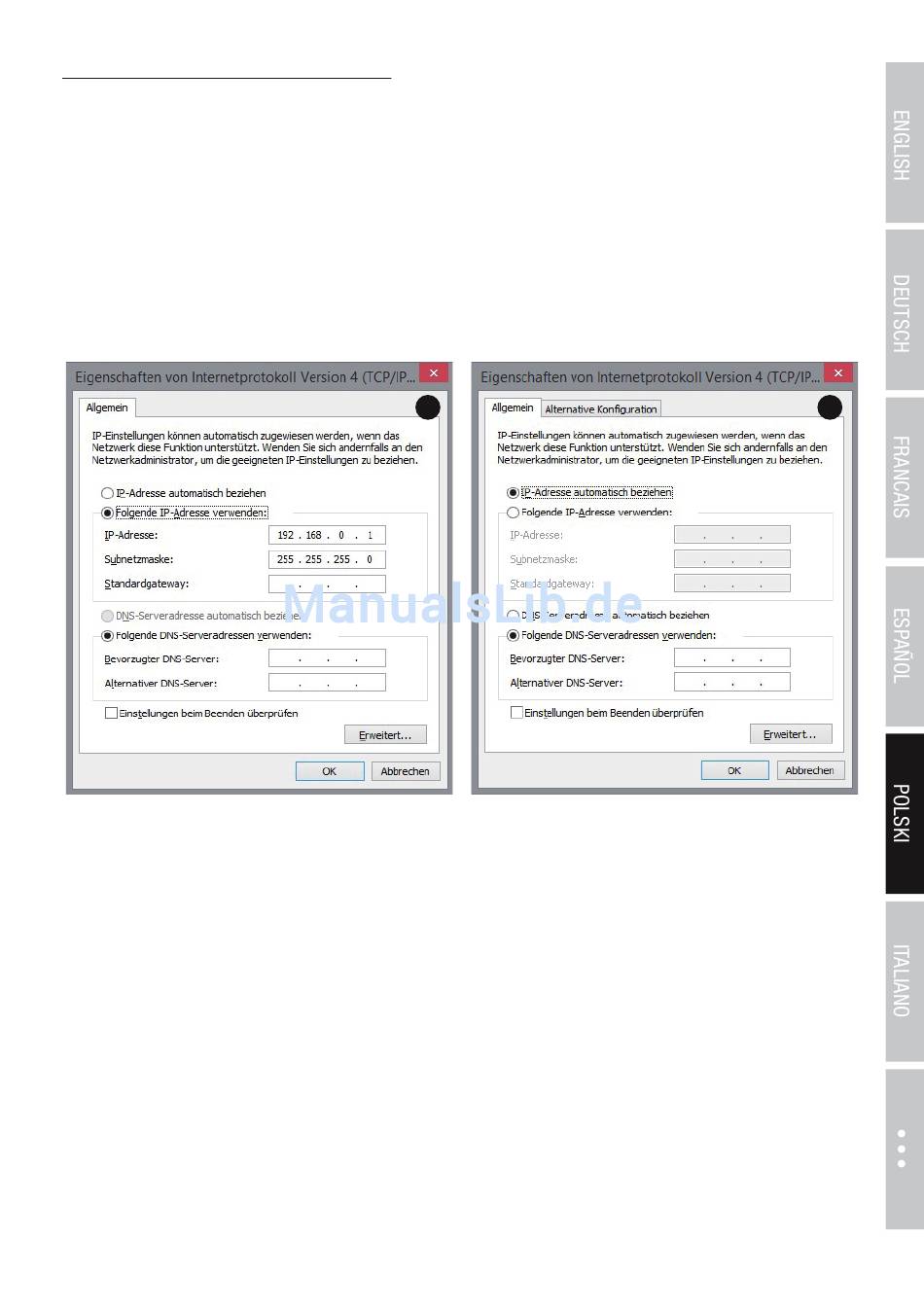

IP, w tym przypadku na przykład 192.168.0.1 (rys. 4). Ustawienia IP mogą być przypisane automatycznie (rys. 5), gdy w sieci jest obsługiwana
taka funkcja (np. router sieciowy). Uruchom oprogramowanie OCS i upewnij się, czy w oknie Ethernet Config jest włączona funkcja DHCP
(DHCP Enabled, rys. 6), czyli czy jest zaznaczona opcja Use DHCP, i kliknij przycisk Update IP/DHCP. Ponadto w oknie Ethernet Config
można wyszukać urządzenia (Search Devices), dla których ma być edytowany adres IP (jeśli protokół DHCP nie jest używany, należy wpisać
wartości w polach i kliknąć przycisk Update IP/DHCP), zresetować moduł Ethernet w końcówce mocy (Reset Ethernet Module) i przypisać
nazwę do końcówki mocy (podać nazwę
w polu „Device Name" i kliknąć przycisk Change Device Name). Aby zidentyfikować końcówkę mocy, kliknij wybraną na liście urządzeń, a
następnie wybierz przycisk Identify Device. Przez chwilę na wyświetlaczu urządzenia będzie wyświetlana nazwa końcówki mocy i jej adres IP.
