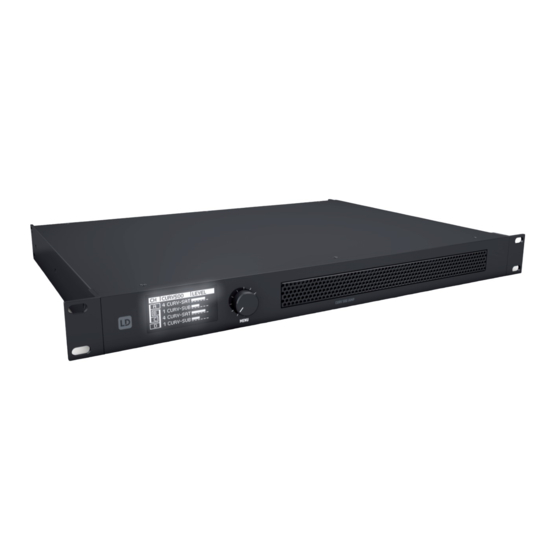

LD Systems CURV 500 I AMP Bedienungsanleitung
Verwandte Anleitungen für LD Systems CURV 500 I AMP
Inhaltszusammenfassung für LD Systems CURV 500 I AMP
- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO 操作说明书 操作說明書 CURV 500 I AMP ® 4 CHANNEL CLASS D INSTALLATION AMPLIFIER LDCURV500IAMP...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO / 目录 / 目錄 ENGLISH POLSKI PREVENTIVE MEASURES ŚRODKI OSTROŻNOŚCI 48-49 INTRODUCTION WPROWADZENIE CONNECTIONS, OPERATING AND DISPLAY ELEMENTS GNIAZDA, PANEL OBSŁUGI I WSKAŹNIKI OPERATION 6-10 OBSŁUGA 51-55 BRIDGE MODE / 70 V OPERATION 10-11 TRYB MOSTU/ ZASILANIA 70 V 55-56... -
Seite 14: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 15: Einführung
33. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden. 34. Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden. 35. -
Seite 16: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE DISPLAY Multifunktionales OLED-Grafikdisplay für die Anzeige von Informationen wie z.B. Preset und Audiosignal-Pegel. Zeigt weiterhin die Menüpunkte an, um Systemeinstellungen nach Wunsch vorzunehmen. MENU Kombinierter Drück-Dreh-Geber, um in das Bearbeitungsmenü zu gelangen und die einzelnen Menüpunkte auszuwählen und zu editieren. LÜFTUNGSGITTER Um Überhitzung des Geräts zu vermeiden, achten Sie darauf, dass das Lüftungsgitter nicht abgedeckt wird und Luft ungehindert zirkulieren kann. -
Seite 17: Bedienung
BEDIENUNG DISPLAY HAUPTANZEIGE Nach dem Einschalten des Verstärkers wird als Begrüßungstext für kurz Zeit „WELCOME“ angezeigt, danach erscheint die Hauptanzeige mit folgenden Informationen: Verstärkername (editierbar), Verstärkerkanal (CH A - D) mit Verlinkung, Lautsprecher-Preset, Audiopegel mit Peak-Anzeige und Kanal-Stummschaltung (Mute). Erfolgt für circa 10 Minuten keine Eingabe, werden Teile der Anzeige ausgeblendet und nur Verstärkerkanal mit Verlinkung, Audiopegel mit Peak-Anzeige und Kanal-Stummschaltung werden angezeigt. -
Seite 18: Master Volume
MASTER VOLUME Die Einstellung der Gesamtlautstärke kann direkt aus der Hauptanzeige erfolgen, sofern diese Option im entsprechenden Menüpunkt aktiviert wurde, selbst dann, wenn die Sperrung der Bedienelemente aktiviert wurde. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Auswahlmenü für die Geräteeinstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt MASTER VOLUME aus (hell hinterlegt). Drücken Sie nun 2-mal auf den Geber, wählen durch Drehen des Gebers nach links „ON“... - Seite 19 EQUALIZER Menüpunkt zum Einstellen des 10-Band parametrischen Equalizers in den Kanälen A bis D. Drücken Sie auf den Drück-Dreh-Geber MENU, um ins Aus- wahlmenü für die Geräteeinstellungen zu gelangen und wählen durch Drehen des Gebers den Menüpunkt EQUALIZER aus (hell hinterlegt). Drücken Sie nun auf den Geber und wählen durch Drehen des Gebers den Kanal aus, den Sie bearbeiten möchten (Kanal A - D).
-
Seite 20: Gerätekonfiguration (Setup)
LINK SETT Die Kanäle A bis D können beliebig verknüpft werden, um Lautstärke-, Delay- und Equalizer-Einstellungen in den ausgewählten Kanälen parallel durchführen zu können. Das heißt, dass Einstellungen, die in einem der miteinander verknüpften Kanäle vorgenommen werden, simultan von den anderen verknüpften Kanälen übernommen werden. -
Seite 21: Screen Saver
Daraufhin gelangen Sie in das Untermenü mit folgenden Menüpunkten (Auswahl durch Drehen des Gebers MENU, bestätigen durch Drücken auf MENU): SETUP FIRMWARE In der obersten Zeile des Displays wird die Geräte-Firmware-Version angezeigt. NAME Individuellen Verstärkernamen einstellen (8-stellig): MENU drücken -> MENU drehen für die Auswahl der Stelle 1 bis 8 -> MENU drücken -> MENU drehen für die Auswahl von Buchstabe, Zahl, oder Zeichen ->... -
Seite 22: Bridge-Modus / 70 V-Betrieb
BRIDGE-MODUS / 70 V-BETRIEB Zum Einrichten einer 70V Installation mit dem CURV 500 I AMP und CURV 500 Satelliten benötigen Sie den LD-Systems SmartLink Adapter für 70V Anwendungen LDCURV500SLAT (in schwarz und weiß erhältlich, beachten Sie die Hinweise in der Bedienungsanleitung für LDCURV500SLAT) und falls Sie den speakON-kompatiblen Lautsprecherausgang des CURV 500 I AMP verwenden möchten, Lautsprecherkabel, mit speziell belegten... -
Seite 23: Belegung Lautsprecherausgänge
3 x LDCURV500SAT 3 x CURV 500 Satellit pro SmartLink Adapter 70V = Menge maximal 8 SmartLink Adapter (8 x 60W = 480W max.) Lautsprecher-Preset 3xC500-70V LDCURV500SLAT 4 x LDCURV500SAT 4 x CURV 500 Satellit pro SmartLink Adapter 70V = Menge maximal 6 SmartLink Adapter (6 x 80W = 480W max.) Lautsprecher-Preset 4xC500-70V LDCURV500SLAT... -
Seite 24: Technische Daten
TECHNISCHE DATEN Modellnummer: LDCURV500IAMP Produkttyp: DSP-gesteuerter Verstärker Typ: 4-Kanal Nennausgangsleistung (1 kHz an 2,7 Ohm): 4 x 240 W (je nach Voreinstellung) Nennausgangsleistung (1 kHz an 4 Ohm): 4 x 240 W (je nach Voreinstellung) Nennausgangsleistung (1 kHz an 8 Ohm): 4 x 120 W (je nach Voreinstellung) Nennausgangsleistung (1 kHz an 16 Ohm): 4 x 60 W (je nach Voreinstellung) -
Seite 25: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS- DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 94 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 04...
