Seite 19: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. - Seite 20 36. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht verwendet werden. Das Netzkabel muss durch ein adäquates Kabel oder eine spezielle Baugruppe von einem autorisierten Service-Center ersetzt werden. ACHTUNG Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Geräts befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können.
-
Seite 21: Einleitung

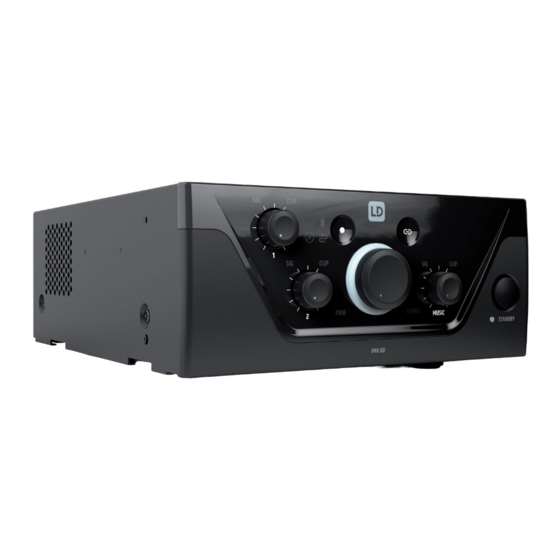

Verschiedene Signalquellen und Mikrofone müssen angeschlossen werden können. Bei Notfällen müssen die Eingangssignale einfach stummzuschalten sein, um Durchsagen oder Notrufe zu ermöglichen. Mit dem IMA 60 präsentiert LD Systems einen Vertreter der neuen Mischverstärker aus der IMA-Serie, der hinsichtlich Design und Flexibilität keine Wünsche offen lässt. -
Seite 22: Sicherung
NETZBUCHSE IEC-Kaltgerätebuchse zur Stromversorgung des Geräts (Netzkabel im Lieferumfang). SICHERUNG Sicherungshalter für 250-V-Feinsicherungen (5 x 20 mm). WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung gleichen Typs (siehe aufgedruckte Hinweise auf dem Gehäuse). Sollte die Sicherung mehrfach auslösen, wenden Sie sich bitte an ein autorisiertes Service-Center. -
Seite 23: Lautsprecher-Ausgang
Gerätefront weiß). Leuchtet die STANDBY-LED durchgängig weiß, ist das Gerät betriebsbereit. Im Standby-Modus leuchtet die LED rot. Außerdem kann der IMA 60 durch Drücken der Standby-Taste auf der Vorderseite auch manuell in den Standby-Modus versetzt werden. In diesem Fall wird der Auto-Standby-Modus deaktiviert, und das Gerät fährt nicht wieder automatisch hoch. -
Seite 24: Master-Volume-Regler
Nun ist die Bluetooth-ID für andere Bluetooth-Geräte sichtbar. Aktivieren Sie die Bluetooth-Funktion des Zuspielgeräts, und lassen Sie über das Bluetooth-Menü nach Bluetooth-Geräten in der Nähe suchen. Wenn der LD IMA 60 unter „Verfügbare Geräte“ erscheint, brauchen Sie ihn nur noch auszuwählen, und die Verbindung wird automatisch aufgebaut. -
Seite 25: Anschlussbeispiele
PRIORITY-EBENEN Priority-Ebenen Trigger-Signalquelle Stummgeschaltete Aktive Anzeige Vorderseite Signalquellen Signalquellen MIC/LINE 1 Notfall-VOX-Schaltkreis & Schließerkontakt MIC/LINE 2 NOTFALLSIGNAL EMERG MUSIC MIC/LINE 2 NOTFALLSIGNAL MIC/LINE 1 VOX PRIO MUSIC MIC/LINE 1 MIC/LINE 1 MIC/LINE 1, Schließerkontakt während MIC/LINE 2 NOTFALLSIGNAL PRIO Gong/Signalton-Ausspielung MUSIC ... -
Seite 26: Klemmleisten-Anschlüsse
Beachten Sie bei der Verdrahtung von Klemmleisten bitte die korrekte Zuordnung der Pole/Klemmen (siehe Abbildung unter den Anschlussbeispielen für Klemmleisten). Der Hersteller übernimmt keine Haftung für Schäden durch fehlerhafte Verdrahtung! Weitere Informationen zur korrekten Verdrahtung von Klemmleisten-Anschlüssen („Klemmblöcken“) finden Sie im Abschnitt KLEMMLEISTEN-ANSCHLÜSSE in dieser Bedienungsanleitung. -
Seite 27: Eingänge Emergency-Kanal
LAUTSPRECHER-ANSCHLÜSSE (niederohmig, 100-V- und 70-V-Lautsprecher) EINGÄNGE KANÄLE 1 UND 2 symmetrische Verkabelung symmetrische Verkabelung unsymmetrische Verkabelung XLR m XLR f XLR f XLR m EINGÄNGE EMERGENCY-KANAL symmetrische Verkabelung XLR f XLR m XLR f XLR m XLR f XLR m... -
Seite 28: Jumper Für Notfallsignal An Aux Out
JUMPER FÜR NOTFALLSIGNAL AN AUX OUT In der Werkseinstellung ist das EMERGENCY-Signal (Notfallsignal) über einen internen Jumper auf den Line-Ausgang AUX OUT geroutet. Soll diese Einstellung geändert werden, muss das Gerät geöffnet und der entsprechende Jumper entfernt werden. Wichtiger Hinweis! Warnung: Stromschlaggefahr! Gefährliche Spannungen im Geräteinneren! Das Öffnen des Geräts zur Konfigurationsänderung mittels Jumpern erfordert technisches Fachwissen und darf nur von entsprechend ausgebildeten Personen durchgeführt werden! Sollten Sie hierfür nicht qualifiziert sein, nehmen Sie derartige Eingriffe niemals selbst... -
Seite 29: Rack-Montage
(Rack-Montagekit LDIMARK optional erhältlich) Das optional erhältliche Rack-Montagekit LDIMARK beinhaltet Gehäuseadapter und Verbindungsstücke zur festen Installation von Mischverstärkern des Typs IMA 30 bzw. IMA 60 (einzeln oder zwei nebeneinander) in einem 19"-Rack. Das Montagekit umfasst folgende Komponenten: 2 Rack-Adapter mit kurzen Seiten , 1 Rack-Adapter mit langen Seiten , 2 kleine Platten für die Rückseite... -
Seite 30: Untertisch-Montage
UNTERTISCH-MONTAGE UNTERTISCH-MONTAGE (Rack-Adapter optional erhältlich mit Rack-Montagekit LDIMARK). Für die Untertisch-Montage sind oben an den Ecken des Verstärkergehäuses zwei M4-Gewindebohrungen vorgesehen. Schrauben Sie die beiden Rack-Adapter mit den kurzen Seiten mittels der beiliegenden M4-Flachkopfschrauben an die beiden Gehäuseseiten (siehe Abbildung). Nun kann der Verstärker in der gewünschten Position unter einem Tisch befestigt werden. -
Seite 31: Technische Daten
TECHNISCHE DATEN Artikelbezeichnung LDIMA60 Produkttyp Installations-Mischverstärker Eingang für Notfallsignal 1 symmetrischer Line-Eingang Mic/Line-Eingänge Musik-Zuspielquellen 2 unsymmetrische Stereo-Line-Eingänge + 1 Bluetooth-Schnittstelle Version 4.0 Line-Ausgänge Lautsprecherausgänge 1 mit Low-Z/High-Z-Umschaltung Kühlung Konvektionskühlung Priority-Ebenen Emergency-Eingang (Notfallsignal) Eingangsempfindlichkeit, nominal -15 dBu (Sinussignal, 1 kHz, Gain Max.) Eingangsübersteuerung, nominal 20 dBu (Sinussignal, 1 kHz) Klirrfaktor (THD+N) - Seite 32 Artikelbezeichnung LDIMA60 Mic/Line-Eingänge 1-2 Gain Mic: 12 dB ... 66 dB (SPK) / 42 dB (AUX OUT) Line: -37 ... 44 dB (SPK) / 18 dB (AUX OUT) Phantomspeisung +24 V, 10 mA, zuschaltbar VOX-Schwellwert Mic: 0%: Aus, 25%: -40 dBu, 50%: -52 dBu, 100%: -66 dBu Line: 0%: Aus, 25%: -6 dBu, 50%: -27 dBu, 100%: -35 dBu Priority-Kontakt +5 V DC, NO-Kontakt (Schließer) für potenzialfreien Kontakt...
-
Seite 33: Herstellererklärungen
Artikelbezeichnung LDIMA60 AUX-Ausgang Anschluss 3-Pol-Klemmleiste (Abstand 5,08 mm) Frequenzgang 20 Hz – 20 kHz (-3 dB) Max. Ausgangspegel 22 dBu Stromversorgung Schaltnetzteil Betriebsspannung 100 V AC – 240 V AC (+/-10%), 50 – 60 Hz Eingangssicherung (Netz) T2.5A 250V Anschluss IEC-Kaltgerätebuchse Sicherheitsklasse Klasse 1... - Seite 112 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
