LD Systems LDXS200 Bedienungsanleitung
Pa power amplifier/class d
Verwandte Anleitungen für LD Systems LDXS200
Inhaltszusammenfassung für LD Systems LDXS200

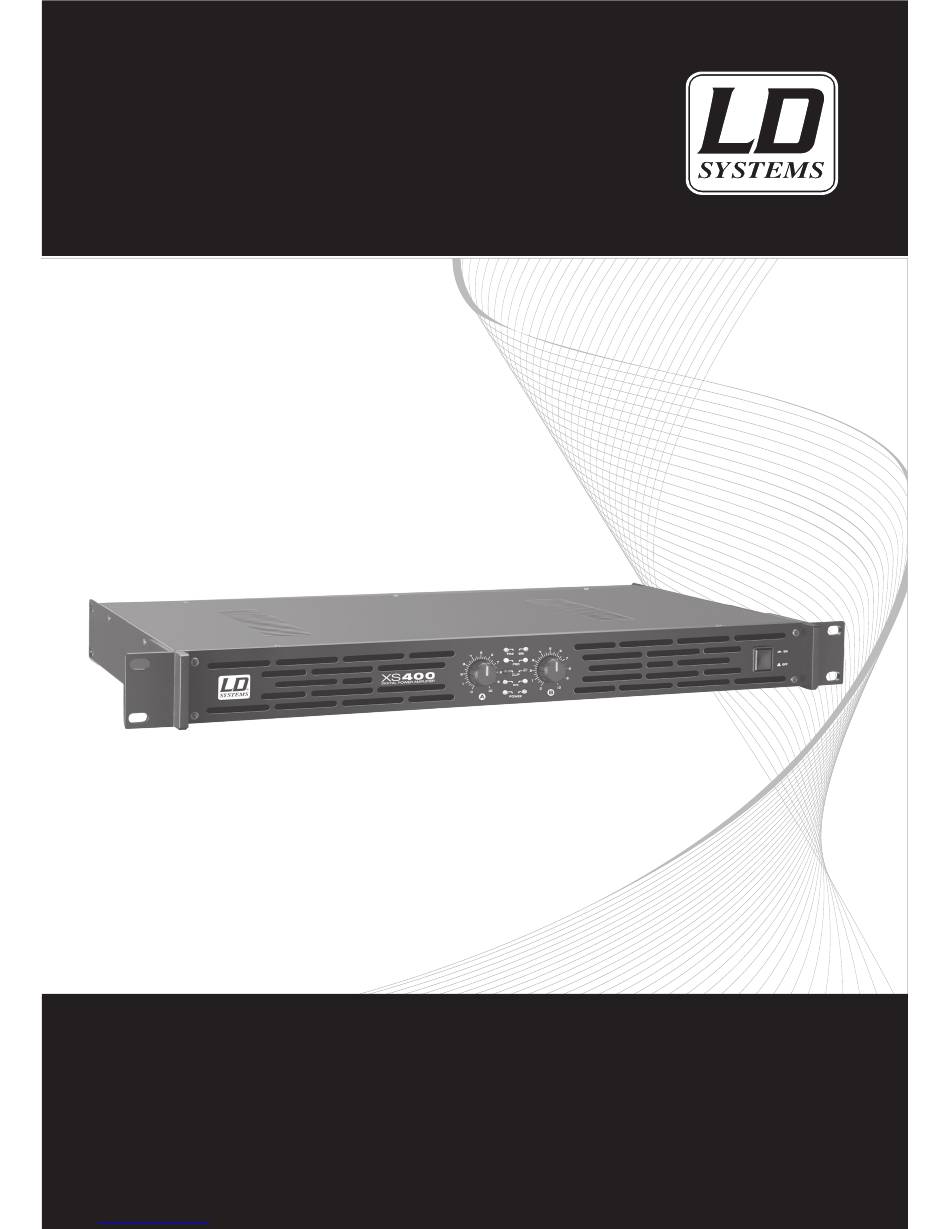

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO PA POWER AMPLIFIER CLASS D LDXS200, LDXS400, LDXS700 Downloaded from www.Manualslib.com manuals search engine...
- Seite 18 Sie haben die richtige Wahl getroffen! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungs- losen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.
- Seite 19 PA ENDSTUFE CLASS D LDXS200, LDXS400, LDXS700 Downloaded from www.Manualslib.com manuals search engine...
- Seite 20 sicherheitsHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5.
- Seite 21 sicherheitsHINWEISE: buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder Sie das Gerät reinigen möchten.
-
Seite 22: Installation Und Verkabelung
sicherheitsHINWEISE: GEFAHREN AM LAUTSPRECHERAUSGANG! Endstufen sind in der Lage, gefährlich hohe Spannungen am Ausgang zu produzieren. Zur Vermeidung eines Stromschlags berühren Sie keinesfalls blanke Lautsprecherleitungen, oder Polklemmen während des Betriebs der Endstufe. INSTALLATION UND VERKABELUNG Für einen störungsfreien Betrieb ist bei Aufstellung und Rackeinbau unbedingt darauf zu achten, dass die Luftzufuhr und die Entlüftung der Endstufe nicht behindert wird. -
Seite 23: Anschlüsse, Bedien- Und Anzeigeelemente
AnSChLüSSE, BEDIEN- UND ANZEIGEELEMENTE: KANAL A / KANAL B Lautstärkeregler der Kanäle A und B. Vor dem Ein- und Ausschalten stets die Lautstärke auf Minimum stellen. In der Bridge Betriebsart (Bridge-Mode) wird die Lautstärke der Endstufe von Lautstärkeregler Kanal A kontrolliert. POWER LED Leuchtet auf, sobald die Endstufe eingeschaltet und korrekt am Stromnetz angeschlossen ist. - Seite 24 AnSChLüSSE, BEDIEN- UND ANZEIGEELEMENTE: PARALLEL-MODE LED Leuchtet auf, sobald die Endstufe im Parallel-Modus betrieben wird (MODE-Schalter auf der Rückseite in Position „Par“). Ein Line-Eingang (INPUT A oder B) versorgt beide Endstufenkanäle A und B mit dem gleichen Signal. Liegt an beiden Eingängen ein Signal an, so wird aus ihnen ein Mono-Signal gebildet.
- Seite 25 AnSChLüSSE, BEDIEN- UND ANZEIGEELEMENTE: 12 13 INPUT CH-A / CH-B (XLR) Symmetrische XLR Line-Eingänge Kanal A und B. INPUT CH-A / CH-B (6,3 MM KLINKE) Symmetrische Klinkeneingänge Kanal A und B. INPUT CH-A / CH-B (Cinch) Unsymmetrische Cinch-Eingänge Kanal A und B. Die Line-Eingänge dienen der Verbindung mit einem Mischpult oder einer anderen Signalquelle.
- Seite 26 AnSChLüSSE, BEDIEN- UND ANZEIGEELEMENTE: GAIN Einstellung der Eingangsempfindlichkeit, bzw. der Spannungsverstärkung der Endstufe. In der mittleren Position dieses Schalters haben alle 3 Endstufen dieser Serie eine Spannungsverstärkung von 26 dB. Die übrigen Werte entnehmen Sie bitte den technischen Daten im Kapitel „Spezifikationen“. OUTPUT CH-A / CH-B (SPEAKON KOMPATIBLE BUCHSEN) Anschluss von Lautsprechern bzw.
- Seite 27 STECKERBELEGUnG: beLegung XLr-stecker beLegung kLinkenstecker unsYmmetrisch sYmmetrisch unsYmmetrisch Ring Ring Sleeve Sleeve Sleeve beLegung speakon kompatibLe anschLüsse STR UND PAR STELLUNG (STEREO UND PARALLEL MODUS) SPEAKON COMPATIBLE CONNECTOR SCHEMATIC DIAGRAM STR AND PAR MODE (STEREO AND PARALLEL MODE) Downloaded from www.Manualslib.com manuals search engine...
-
Seite 28: Verkabelungsbeispiel
VERKABELUNGSBEiSPiEL: X S 2 00 X S 4 00 X S 7 00 Downloaded from www.Manualslib.com manuals search engine... - Seite 29 LDXS200 LDXS400 LDXS700 Modellbezeichnung: Produktart: Endstufe Endstufe Endstufe Typ: 2-Kanal 2-Kanal 2-Kanal Ausgangsleistung (1 kHz 2 x 100 W 2 x 200 W 2 x 350 W @ 4 Ohm): Ausgangsleistung (1 kHz 2 x 50 W 2 x 100 W...
-
Seite 30: Spezifikationen
SPEZIFIKATIONEN: Betriebsspannung: 115 V AC / 230 V AC 115 V AC / 230 V AC 115 V AC / 230 V AC (schaltbar) (schaltbar) (schaltbar) Leistungsaufnahme (bei 240 W 470 W 860 W Volllast): Abmessungen (B x H x T): 482 x 44 x 244 mm 482 x 44 x 244 mm 482 x 44 x 244 mm... -
Seite 31: Garantiebestimmungen
GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer und Cameo. Sie gilt für alle Produkte im Vertrieb von Adam Hall. Diese Garantieerklärung berührt nicht die gesetzlichen Gewährleistungsansprüche an den Hersteller, sondern er- weitert diese um zusätzliche Garantieansprüche gegenüber der Firma Adam Hall. -
Seite 32: Haftungsbeschränkung
hersteLLerERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 33: Korrekte Entsorgung Dieses Produktes
hersteLLerERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 98 Downloaded from www.Manualslib.com manuals search engine...
- Seite 99 Downloaded from www.Manualslib.com manuals search engine...
- Seite 100 WWW.Ld-sYstems.COM adam hall gmbh | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com Downloaded from www.Manualslib.com manuals search engine...
