MONTAGE
Montage des Umwerfers
„ Montage des Umwerfers

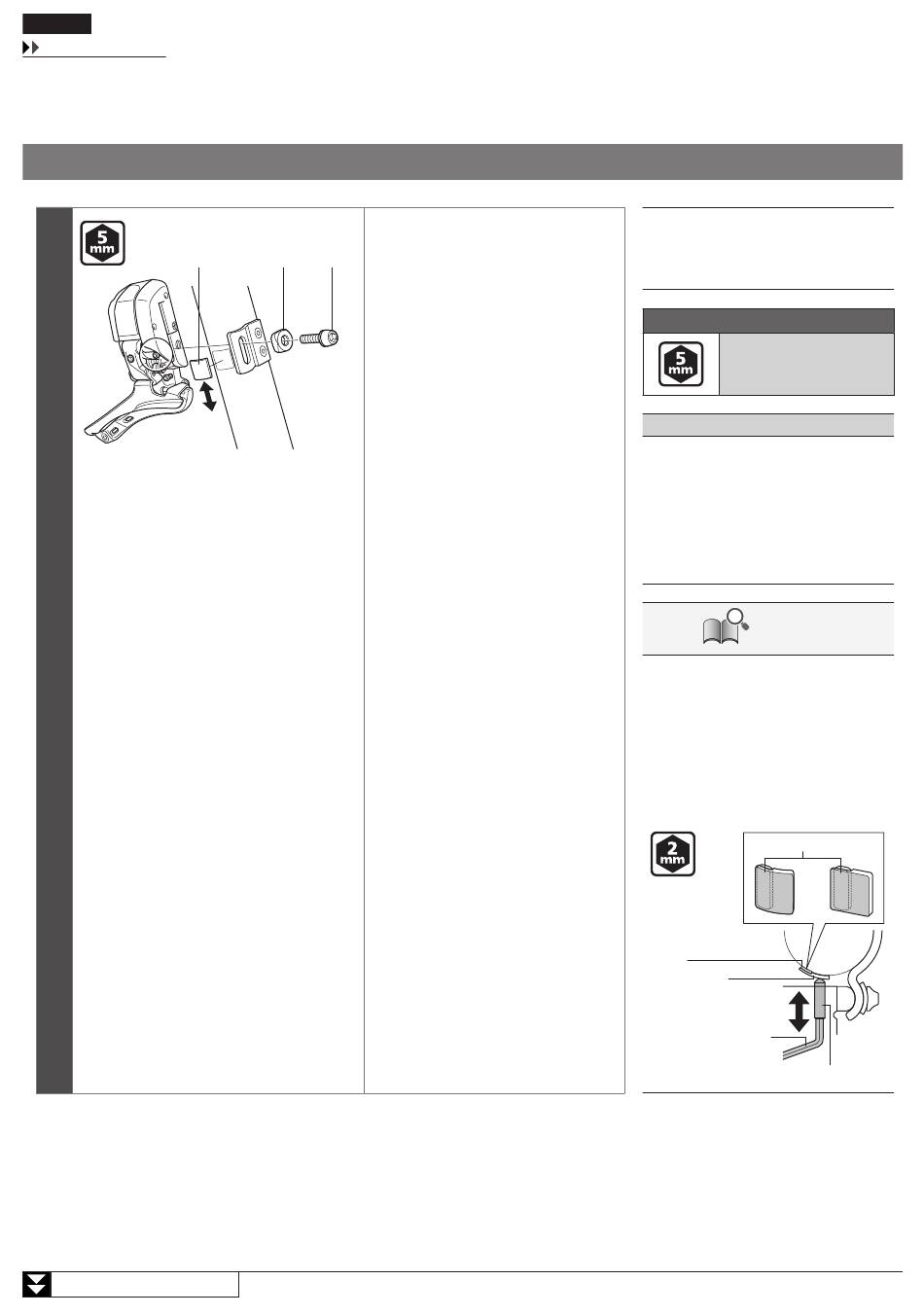

Überprüfen Sie, ob es sich bei der Montagehalterung des Umwerfers um eine Anlötsockelversion oder eine Schellenversion.
Bei Montage an einen Rahmen der Anlötsockelversion
(A)
1
Fortsetzung auf der nächsten Seite
Montieren Sie die Sicherungsplatte am
Sitzrohr.
(B)
(C)
Überprüfen Sie die Position, an der die
Stützschraube den Rahmen direkt
berührt, wenn die Stützschraube des
Umwerfers eingestellt wird, und
befestigen Sie die Sicherungsplatte in
dieser Position.
Lösen Sie nach Überprüfung der Position
die Stützschraube und bringen Sie die
Platte wieder in ihre ursprüngliche
Position zurück.
Installieren Sie anschließend den
Umwerfer am Rahmen.
26
(A)
Sicherungsplatte
(B)
Befestigungsunterlegscheibe
(C)
Befestigungsschraube
Anzugsdrehmoment
5 - 7 Nm
ANMERKUNG
Bei der Montage des Umwerfers an einen
Rahmen der Anlötsockelversion muss eine
Sicherungsplatte am Sitzrohr befestigt
werden. Achten Sie immer darauf, den
Montagebügel anzubringen, um so eine
Beschädigung des Rahmens durch den Druck
zu verhindern, der durch die Stützschraube
der vorderen Kettenschaltung entsteht.
TECHNIK-TIPPS
•
Achten Sie beim Anbringen des Bands der
Sicherungsplatte darauf, dass es nicht
direkt in Kontakt mit der Stützschraube
kommt.
•
Es gibt eine Sicherungsplatte mit gewölbter
Klebefläche und eine mit flacher
Klebefläche (siehe Abbildung). Verwenden
Sie die Ausführung, die der Form des
Rahmens entspricht.
Band
Band
Sicherungsplatte
2-mm-Innensechskant-
schlüssel
Stützschraube
