Montage des Kassettenzahnkranzes
MONTAGE/DEMONTAGE
Montage des Kassettenzahnkranzes
1.
Platzieren Sie alle Ritzel auf dem Freilaufkörper.
Platzieren Sie die Ritzel vom größten Ritzel ausgehend in absteigender Reihenfolge.
Platzieren Sie sie so, dass der breite erhabene Teil des jeweiligen Ritzels auf die breite Nut
im Freilaufkörper ausgerichtet ist.
Die markierte Seite der Ritzel muss nach außen zeigen.
TECHNIK-TIPPS
• Es gibt an jedem Freilaufkörper und an jedem Ritzel nur eine breite Nut bzw.
einen breiten Vorsprung. Achten Sie beim Einsetzen der Zahnkränze darauf, dass
diese Bereiche miteinander fluchten.
2.
Platzieren Sie den Sicherungsring in den Freilaufkörper und verwenden
Sie zum Anziehen ein original SHIMANO-Werkzeug.

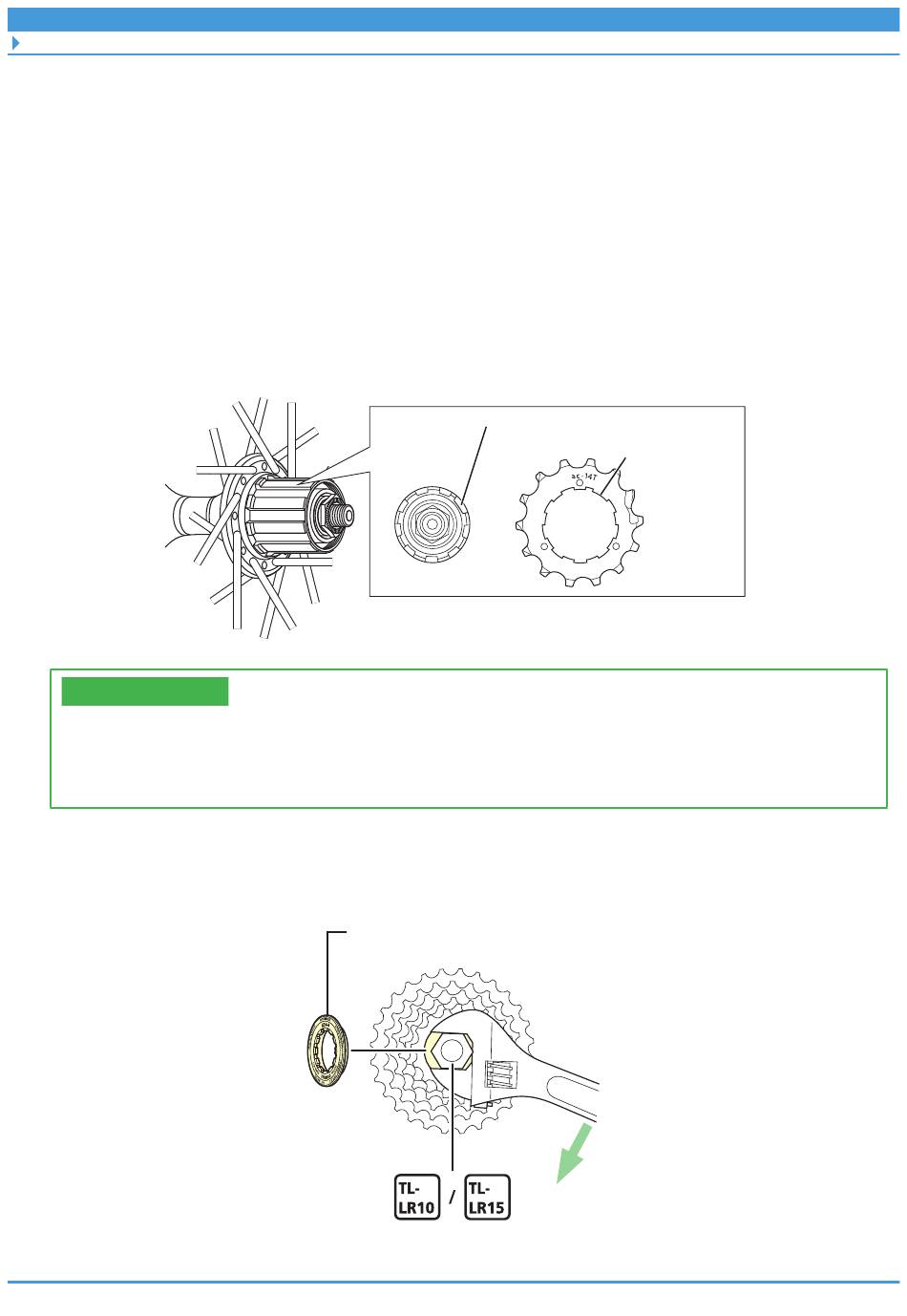

Führungsverzahnung
(breit)
Sicherungsring
30 - 50 Nm
7
Führungsverzahnung
(breit)
