Einstellung; Montage Des Innenzugs Und Einstellung Der Schaltung; Sicherung Des Zugs - Shimano GRX FD-RX810 Händlerbetriebsanleitung

Einstellung

Montage des Innenzugs und Einstellung der Schaltung

Einstellung
Montage des Innenzugs und Einstellung der
Schaltung

Sicherung des Zugs

1.
Betätigen Sie den Lösehebel am Dual-Control-Hebel und stellen Sie ihn
auf die Anfangsposition (auf der Seite des kleinsten Kettenblatts).
2.
Entfernen Sie die Parallelogrammkörper-Abdeckung.

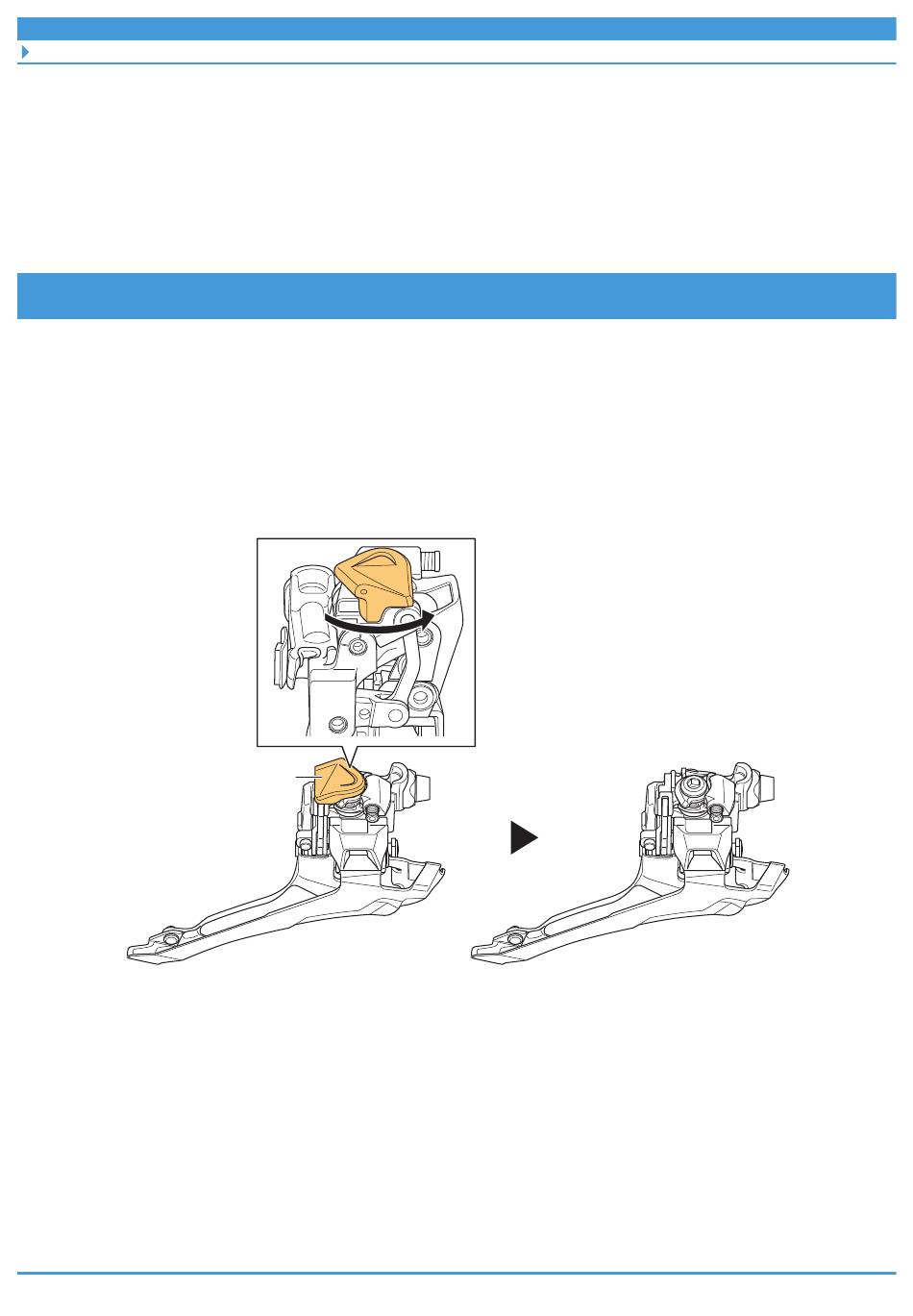

Heben Sie die Parallelogrammkörper-Abdeckung zum Entfernen an und drehen Sie sie
dabei in Pfeilrichtung, wie in der Abbildung gezeigt.
Parallelogrammkörper-
3.
Führen Sie den Innenzug durch den Umwerfer.
(1) Verwenden Sie die innere Anschlagschraube, um das flache Stück des äußeren
Kettenleitblechs auf die Oberfläche des größten Kettenblatts auszurichten.
(2) Bestätigen Sie, dass die Lasche der Zugeinstellschraube den inneren
Parallelogrammkörper berührt.
* Bei Nichtberührung lösen Sie die Zugeinstellschraube, bis sie den inneren
Parallelogrammkörper berührt.
Abdeckung
