Inbetriebnahme
3.6
Prüfung und Einstellung des Gas-Luft-
Verbundes
Der Gas-Luft-Verbund ist werkseitig auf Erdgas H (G20)
eingestellt.
Kontrollieren Sie die Einstellung des Gas-Luft-
Verbundes in folgenden Fällen:
- bei der Inbetriebnahme
- nach dem Umbau auf eine andere Gasart
- nach Austausch der Gasarmatur oder anderer Teile
aus dem Gas-Luft-Verbund
- nach erfolgter Wartung.
HINWEIS!
Die CO
-Prüfung muss mit offener Haube
2
durchgeführt werden. Ist die Haube ge-
schlossen, kann der CO
liegen, als in der Tabelle angegeben.
3.6.1 Prüfung des CO
Schalten Sie das Gerät über die Taste
An der Wartungsanzeige wird - angezeigt.
HINWEIS!
Achten Sie darauf, dass der Gaskessel stabil
läuft. Wird die Messsonde eingeführt, bevor
der Kessel stabil läuft, kann es zu Fehlmes-
sungen.
HINWEIS!
Stellen Sie sicher, dass der Spülvorgang des
Messgeräts beendet wurde, bevor Sie die
Mess-Sonde am Messpunkt einführen.
Führen Sie die Mess-Sonde des Abgasanalysegerätes
ein.
Drücken Sie 2x gleichzeitig die Tasten
die Voll-Last (H auf Displayanzeige) des Brenners an-
zuwählen.
Warten Sie mind. 3 Min., bevor Sie den gemessenen
CO
-Wert mit den Werten der nachstehenden Tabelle
2
vergleichen.
Notieren Sie den gemessenen CO
36/60
Wert etwas höher
2
-Wertes bei Voll-Last
2
aus.
und
, um
-Wert bei Voll-Last.
2
ProCon Streamline Hybrid
Grenzwerte CO
bei maximaler Leistung (H auf Dis-
2
playanzeige) (Fronthaube entfernt)
Grenzwerte für
Voll-Last
Erdgas H
(H auf Display-
(G20)
anzeige)
CO
2
Obergrenze
9,6
Untergrenze
8,6
Kontrollieren Sie, ob der gemessene CO
dingungen des zutreffenden Grenzwertes für Voll-Last
(H auf Displayanzeige) erfüllt.
HINWEIS!
- Eine Abweichung des CO
halb der Grenzwerte für Voll-Last (H auf
Displayanzeige) kann nicht durch Einstellen
der Stellschraube (B) korrigiert werden.
- Im Falle einer Abweichung muss kontrol-
liert werden, ob die richtigen Komponenten
der Pos. 2 bis 11 montiert sind.

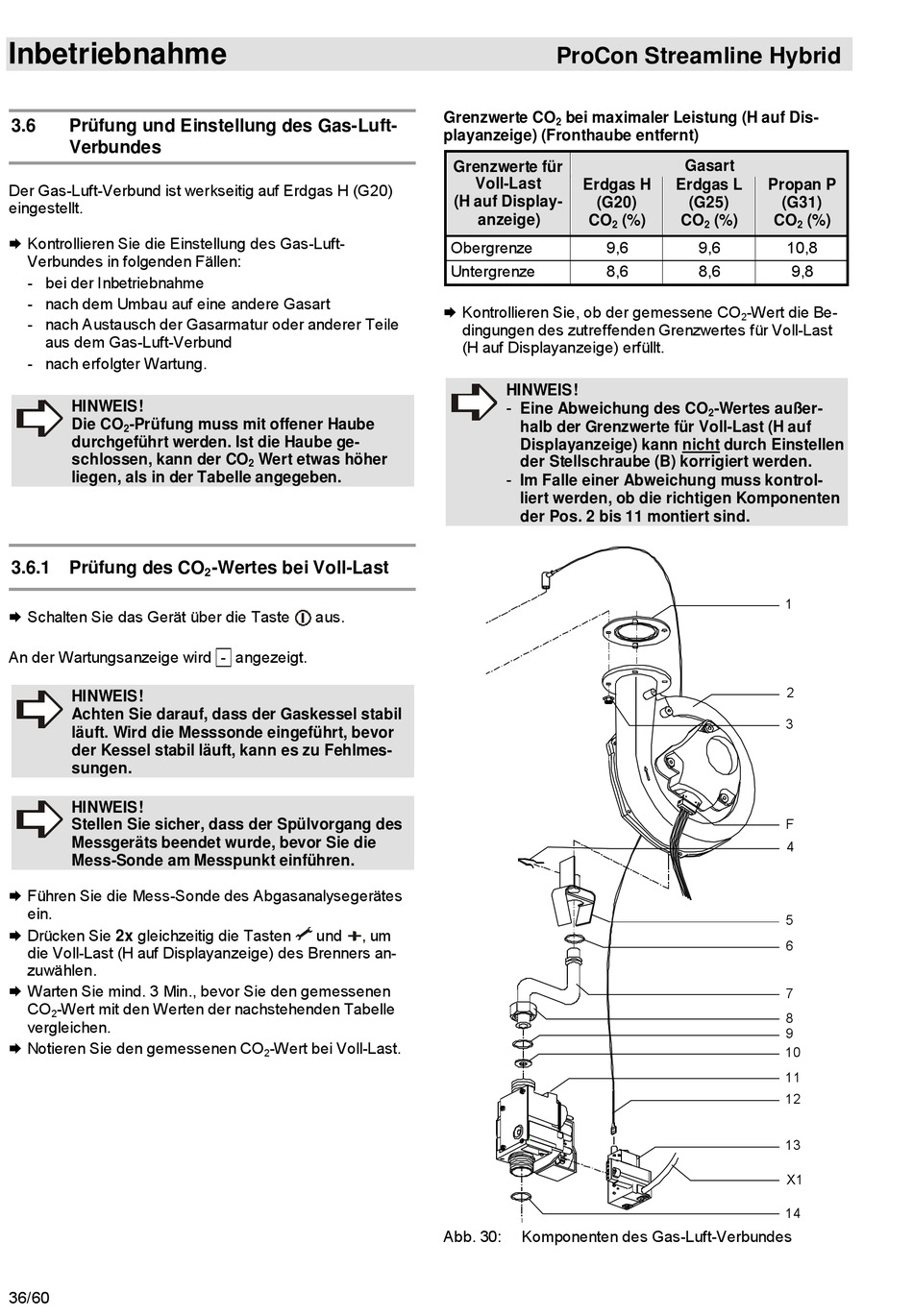

Abb. 30:
Komponenten des Gas-Luft-Verbundes
Gasart
Erdgas L
Propan P
(G25)
(G31)
(%)
CO
(%)
CO
2
9,6
10,8
8,6
9,8
-Wert die Be-
2
-Wertes außer-
2
1
2
3
F
4
5
6
7
8
9
10
11
12
13
X1
14
(%)
2
