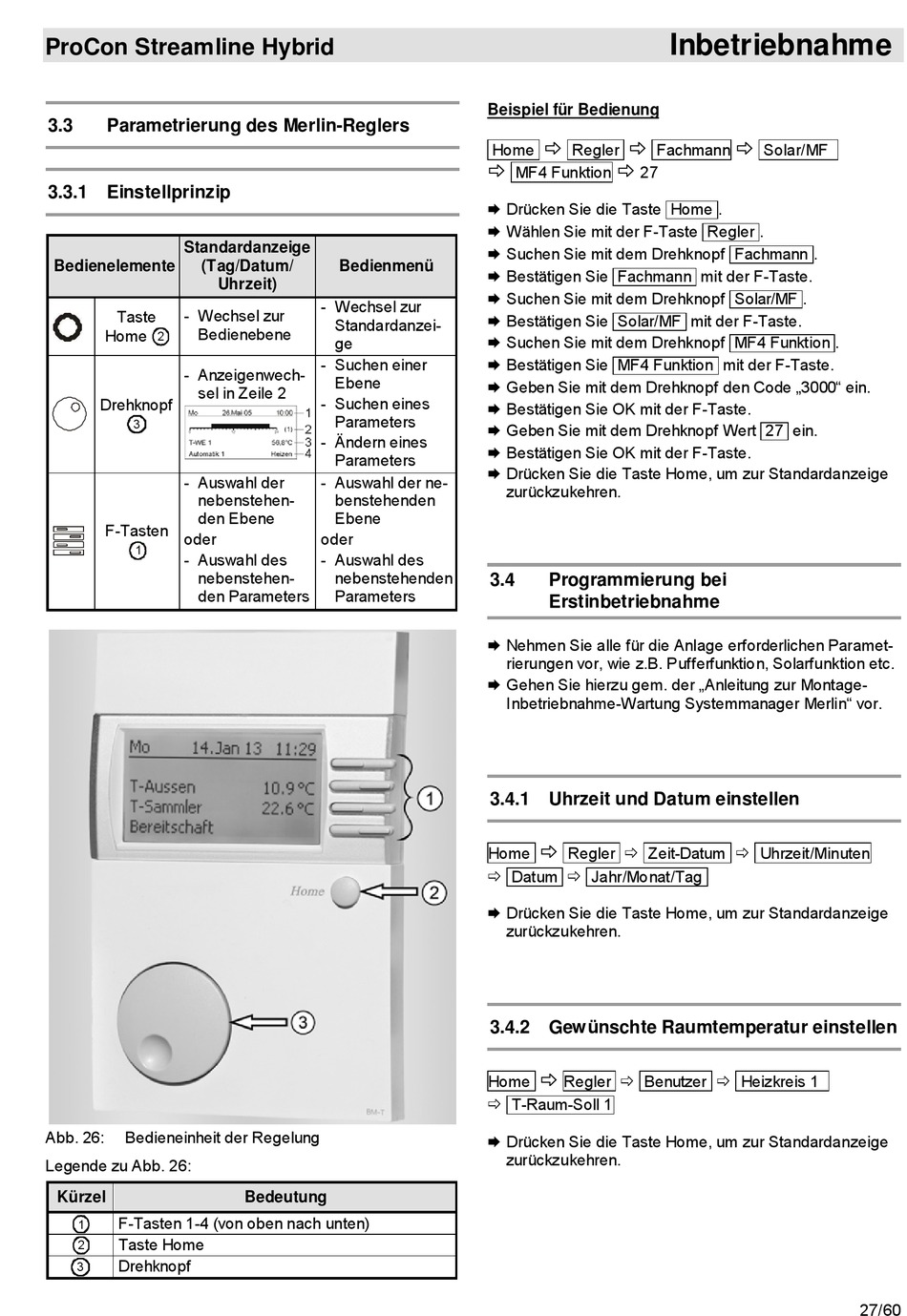

ProCon Streamline Hybrid
3.3
Parametrierung des Merlin-Reglers
3.3.1 Einstellprinzip
Standardanzeige
Bedienelemente
(Tag/Datum/
- Wechsel zur
Taste
Bedienebene
Home
2
- Anzeigenwech-
sel in Zeile 2
Drehknopf
3
- Auswahl der
nebenstehen-
den Ebene
F-Tasten
oder
1
- Auswahl des
nebenstehen-
den Parameters
Abb. 26:
Bedieneinheit der Regelung
Legende zu Abb. 26:
Kürzel
F-Tasten 1-4 (von oben nach unten)
1
Taste Home
2
Drehknopf
3
Bedienmenü
Uhrzeit)
- Wechsel zur
Standardanzei-
ge
- Suchen einer
Ebene
- Suchen eines
Parameters
- Ändern eines
Parameters
- Auswahl der ne-
benstehenden
Ebene
oder
- Auswahl des
nebenstehenden
Parameters
Bedeutung
Beispiel für Bedienung
Home
Regler
Fachmann
MF4 Funktion
27
Drücken Sie die Taste Home .
Wählen Sie mit der F-Taste Regler .
Suchen Sie mit dem Drehknopf Fachmann .
Bestätigen Sie Fachmann mit der F-Taste.
Suchen Sie mit dem Drehknopf Solar/MF .
Bestätigen Sie Solar/MF mit der F-Taste.
Suchen Sie mit dem Drehknopf MF4 Funktion .
Bestätigen Sie MF4 Funktion mit der F-Taste.
Geben Sie mit dem Drehknopf den Code „3000" ein.
Bestätigen Sie OK mit der F-Taste.
Geben Sie mit dem Drehknopf Wert 27 ein.
Bestätigen Sie OK mit der F-Taste.
Drücken Sie die Taste Home, um zur Standardanzeige
zurückzukehren.
3.4
Programmierung bei
Erstinbetriebnahme
Nehmen Sie alle für die Anlage erforderlichen Paramet-
rierungen vor, wie z.B. Pufferfunktion, Solarfunktion etc.
Gehen Sie hierzu gem. der „Anleitung zur Montage-
Inbetriebnahme-Wartung Systemmanager Merlin" vor.
3.4.1 Uhrzeit und Datum einstellen
Home
Regler Zeit-Datum Uhrzeit/Minuten
Datum Jahr/Monat/Tag
Drücken Sie die Taste Home, um zur Standardanzeige
zurückzukehren.
3.4.2 Gewünschte Raumtemperatur einstellen
Regler Benutzer Heizkreis 1
Home
T-Raum-Soll 1
Drücken Sie die Taste Home, um zur Standardanzeige
zurückzukehren.
Inbetriebnahme
Solar/MF
27/60
