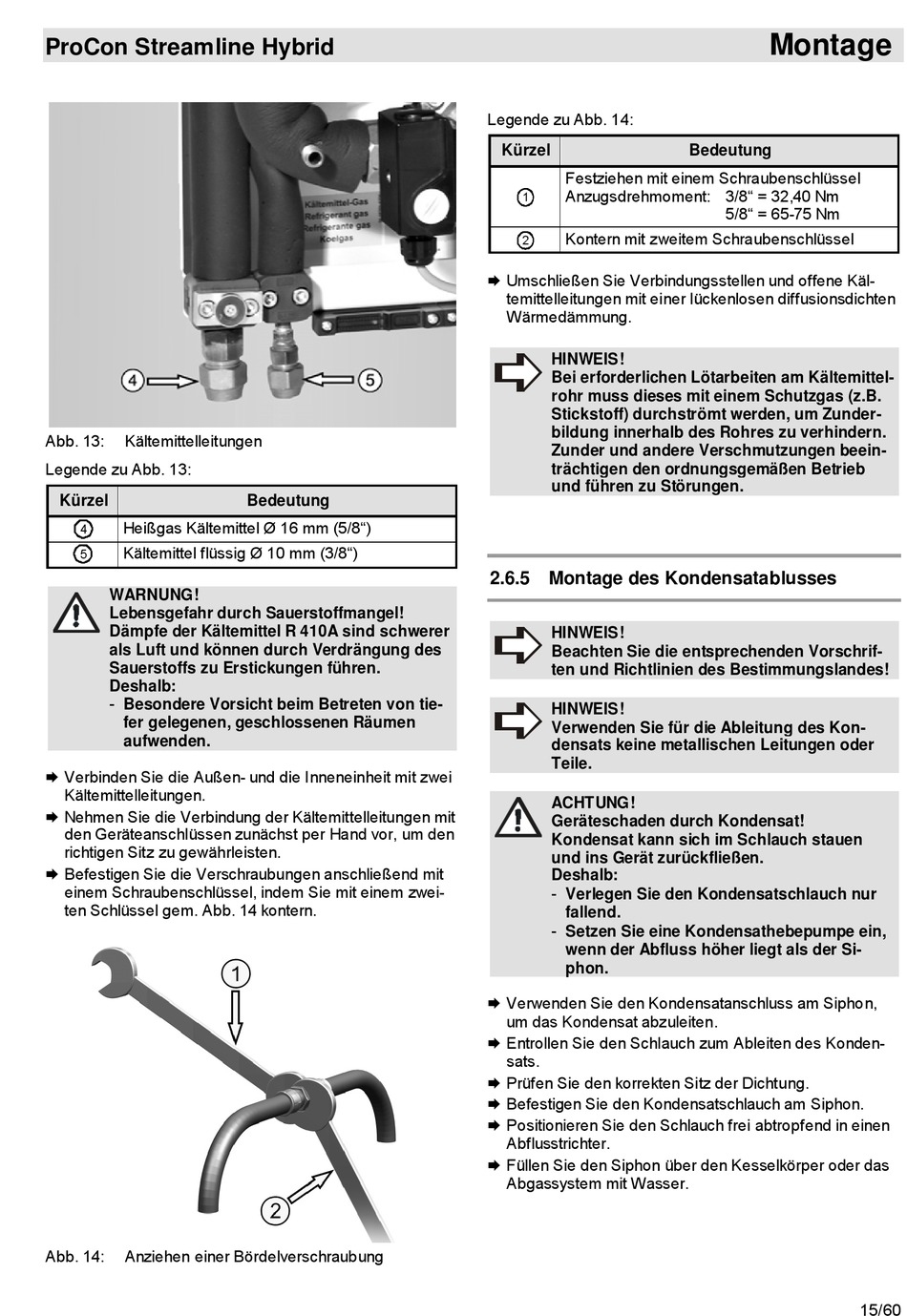

ProCon Streamline Hybrid
Abb. 13:
Kältemittelleitungen
Legende zu Abb. 13:
Kürzel
Heißgas Kältemittel Ø 16 mm (5/8")
4
Kältemittel flüssig Ø 10 mm (3/8")
5
WARNUNG!
Lebensgefahr durch Sauerstoffmangel!
Dämpfe der Kältemittel R 410A sind schwerer
als Luft und können durch Verdrängung des
Sauerstoffs zu Erstickungen führen.
Deshalb:
- Besondere Vorsicht beim Betreten von tie-
fer gelegenen, geschlossenen Räumen
aufwenden.
Verbinden Sie die Außen- und die Inneneinheit mit zwei
Kältemittelleitungen.
Nehmen Sie die Verbindung der Kältemittelleitungen mit
den Geräteanschlüssen zunächst per Hand vor, um den
richtigen Sitz zu gewährleisten.
Befestigen Sie die Verschraubungen anschließend mit
einem Schraubenschlüssel, indem Sie mit einem zwei-
ten Schlüssel gem. Abb. 14 kontern.
Abb. 14:
Anziehen einer Bördelverschraubung
Bedeutung
Legende zu Abb. 14:
Kürzel
Festziehen mit einem Schraubenschlüssel
Anzugsdrehmoment: 3/8" = 32,40 Nm
1
Kontern mit zweitem Schraubenschlüssel
2
Umschließen Sie Verbindungsstellen und offene Käl-
temittelleitungen mit einer lückenlosen diffusionsdichten
Wärmedämmung.
HINWEIS!
Bei erforderlichen Lötarbeiten am Kältemittel-
rohr muss dieses mit einem Schutzgas (z.B.
Stickstoff) durchströmt werden, um Zunder-
bildung innerhalb des Rohres zu verhindern.
Zunder und andere Verschmutzungen beein-
trächtigen den ordnungsgemäßen Betrieb
und führen zu Störungen.
2.6.5 Montage des Kondensatablusses
HINWEIS!
Beachten Sie die entsprechenden Vorschrif-
ten und Richtlinien des Bestimmungslandes!
HINWEIS!
Verwenden Sie für die Ableitung des Kon-
densats keine metallischen Leitungen oder
Teile.
ACHTUNG!
Geräteschaden durch Kondensat!
Kondensat kann sich im Schlauch stauen
und ins Gerät zurückfließen.
Deshalb:
- Verlegen Sie den Kondensatschlauch nur
fallend.
- Setzen Sie eine Kondensathebepumpe ein,
wenn der Abfluss höher liegt als der Si-
phon.
Verwenden Sie den Kondensatanschluss am Siphon,
um das Kondensat abzuleiten.
Entrollen Sie den Schlauch zum Ableiten des Konden-
sats.
Prüfen Sie den korrekten Sitz der Dichtung.
Befestigen Sie den Kondensatschlauch am Siphon.
Positionieren Sie den Schlauch frei abtropfend in einen
Abflusstrichter.
Füllen Sie den Siphon über den Kesselkörper oder das
Abgassystem mit Wasser.
Montage
Bedeutung
5/8" = 65-75 Nm
15/60
