ProCon Streamline Hybrid

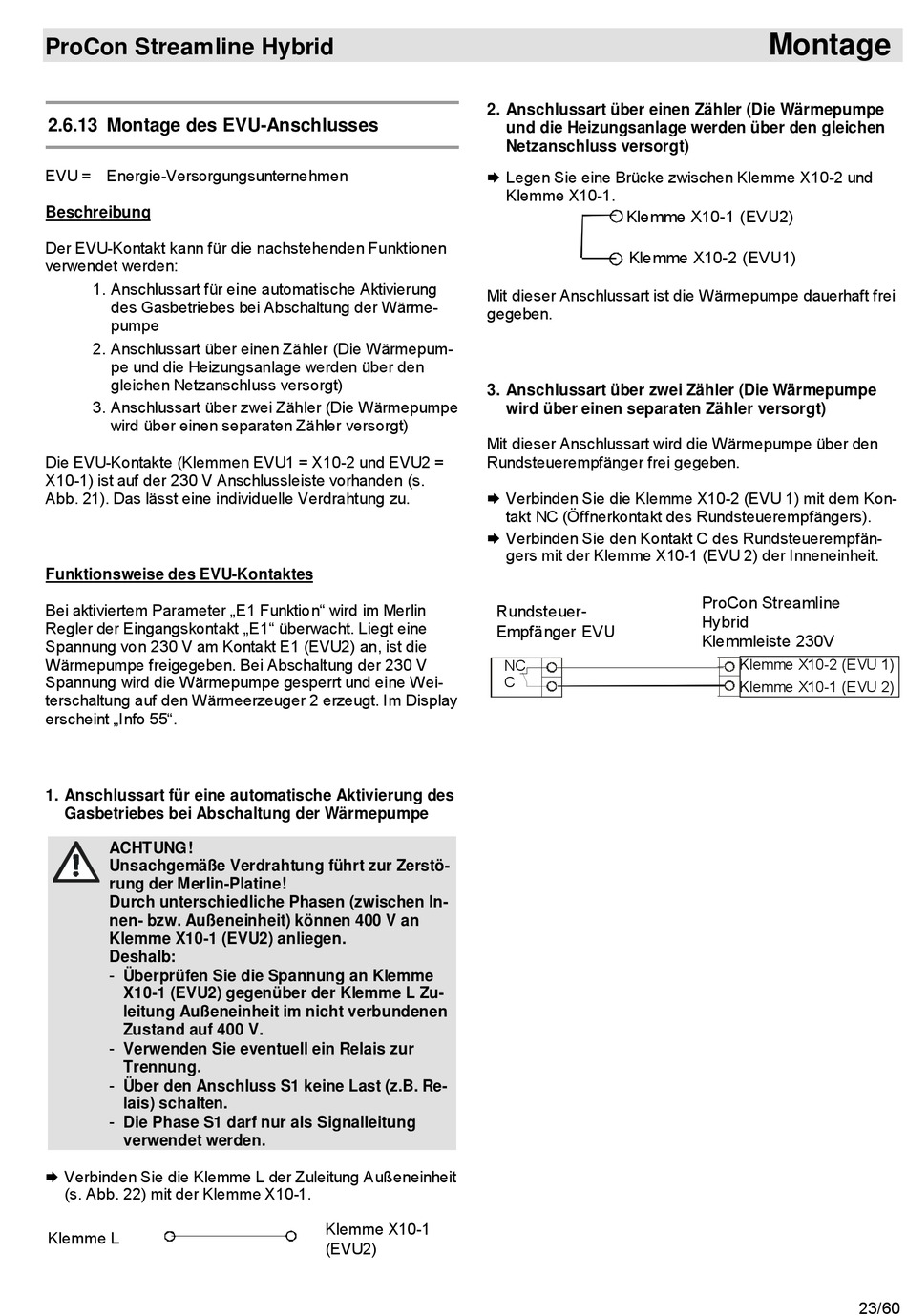

2.6.13 Montage des EVU-Anschlusses
EVU = Energie-Versorgungsunternehmen
Beschreibung
Der EVU-Kontakt kann für die nachstehenden Funktionen
verwendet werden:
1. Anschlussart für eine automatische Aktivierung
des Gasbetriebes bei Abschaltung der Wärme-
pumpe
2. Anschlussart über einen Zähler (Die Wärmepum-
pe und die Heizungsanlage werden über den
gleichen Netzanschluss versorgt)
3. Anschlussart über zwei Zähler (Die Wärmepumpe
wird über einen separaten Zähler versorgt)
Die EVU-Kontakte (Klemmen EVU1 = X10-2 und EVU2 =
X10-1) ist auf der 230 V Anschlussleiste vorhanden (s.
Abb. 21). Das lässt eine individuelle Verdrahtung zu.
Funktionsweise des EVU-Kontaktes
Bei aktiviertem Parameter „E1 Funktion" wird im Merlin
Regler der Eingangskontakt „E1" überwacht. Liegt eine
Spannung von 230 V am Kontakt E1 (EVU2) an, ist die
Wärmepumpe freigegeben. Bei Abschaltung der 230 V
Spannung wird die Wärmepumpe gesperrt und eine Wei-
terschaltung auf den Wärmeerzeuger 2 erzeugt. Im Display
erscheint „Info 55".
1. Anschlussart für eine automatische Aktivierung des
Gasbetriebes bei Abschaltung der Wärmepumpe
ACHTUNG!
Unsachgemäße Verdrahtung führt zur Zerstö-
rung der Merlin-Platine!
Durch unterschiedliche Phasen (zwischen In-
nen- bzw. Außeneinheit) können 400 V an
Klemme X10-1 (EVU2) anliegen.
Deshalb:
- Überprüfen Sie die Spannung an Klemme
X10-1 (EVU2) gegenüber der Klemme L Zu-
leitung Außeneinheit im nicht verbundenen
Zustand auf 400 V.
- Verwenden Sie eventuell ein Relais zur
Trennung.
- Über den Anschluss S1 keine Last (z.B. Re-
lais) schalten.
- Die Phase S1 darf nur als Signalleitung
verwendet werden.
Verbinden Sie die Klemme L der Zuleitung Außeneinheit
(s. Abb. 22) mit der Klemme X10-1.
Klemme L
2. Anschlussart über einen Zähler (Die Wärmepumpe
Legen Sie eine Brücke zwischen Klemme X10-2 und
Mit dieser Anschlussart ist die Wärmepumpe dauerhaft frei
gegeben.
3. Anschlussart über zwei Zähler (Die Wärmepumpe
Mit dieser Anschlussart wird die Wärmepumpe über den
Rundsteuerempfänger frei gegeben.
Verbinden Sie die Klemme X10-2 (EVU 1) mit dem Kon-
Verbinden Sie den Kontakt C des Rundsteuerempfän-
Rundsteuer-
Empfänger EVU
Klemme X10-1
(EVU2)
und die Heizungsanlage werden über den gleichen
Netzanschluss versorgt)
Klemme X10-1.
Klemme X10-1 (EVU2)
Klemme X10-2 (EVU1)
wird über einen separaten Zähler versorgt)
takt NC (Öffnerkontakt des Rundsteuerempfängers).
gers mit der Klemme X10-1 (EVU 2) der Inneneinheit.
NC
C
Montage
ProCon Streamline
Hybrid
Klemmleiste 230V
Klemme X10-2 (EVU 1)
Klemme X10-1 (EVU 2)
23/60
