ProCon Streamline Hybrid
2.5
Montagewerkzeuge
Für die Montage und Wartung der Heizanlage werden die
Standardwerkzeuge aus dem Bereich Heizungsbau sowie
der Öl-/Gas- und Wasserinstallation benötigt.
2.6
Montagehinweise
WARNUNG!
Verletzungsgefahr durch unsachgemäße
Montage!
Unsachgemäße Montage führt zu schweren
Personen- und Sachschäden.
Deshalb:
- Die Montage und Inbetriebnahme muss
durch einen autorisierten Fachinstallateur
erfolgen.
VORSICHT!
Verletzungsgefahr durch unsachgemäße
Handhabung!
Gefährdungen wie Prellungen, Quetschungen
und Schnittverletzungen sind durch unsach-
gemäße Handhabung möglich.
Deshalb:
- Tragen Sie bei Handhabung und Transport
eine Persönliche Schutzausrüstung (Si-
cherheitsschuhe und Schutzhandschuhe).
- Sorgen Sie vor Beginn der Arbeiten für aus-
reichende Montagefreiheit.
- Gehen Sie mit offenen scharfkantigen Bau-
teilen vorsichtig um.
ACHTUNG!
Geräteschaden durch unsachgemäße Hand-
habung!
Das Maschinenöl verlagert sich.
Deshalb:
- Die Wärmepumpe darf nur stehend, niemals
liegend transportiert werden.
- Die Wärmepumpe darf nur kurzzeitig bis zu
45° geneigt werden.
HINWEIS!
Beachten Sie die entsprechenden Vorschrif-
ten und Richtlinien des Heizungs- und Sani-
tärgewerbes sowie der Elektrotechnik des
Bestimmungslandes.
2.6.1 Montage der Außeneinheit
Beachten Sie für die Montage der Außeneinheit das
Kap. 3 ff der „Anleitung zur Installation der Außeneinheit
PUHZ-SW 75 / SW 120".
2.6.2 Montage der Inneneinheit
WARNUNG!
Verletzungsgefahr durch Anheben des Gerä-
tes!
Kippt das Gerät auf einen Menschen, führt
dies zu Prellungen, Quetschungen und Kno-
chenbrüchen.
Deshalb:
- Transportieren Sie das Gerät immer mit
mind. 2 Personen.
66

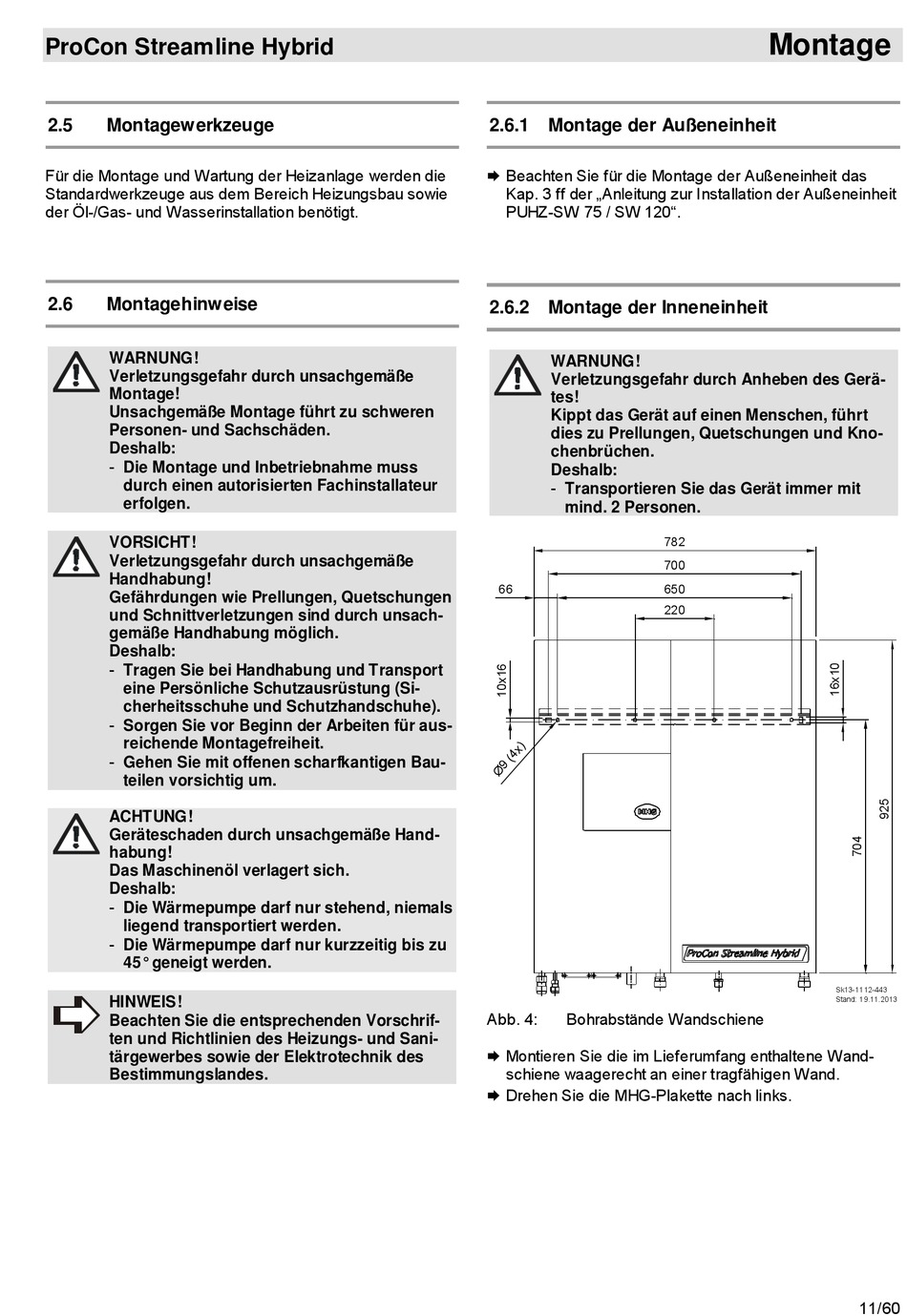

Abb. 4:
Bohrabstände Wandschiene
Montieren Sie die im Lieferumfang enthaltene Wand-
schiene waagerecht an einer tragfähigen Wand.
Drehen Sie die MHG-Plakette nach links.
Montage
782
700
650
220
Sk13-11 12-443
Stand: 1 9.11.2013
11/60
