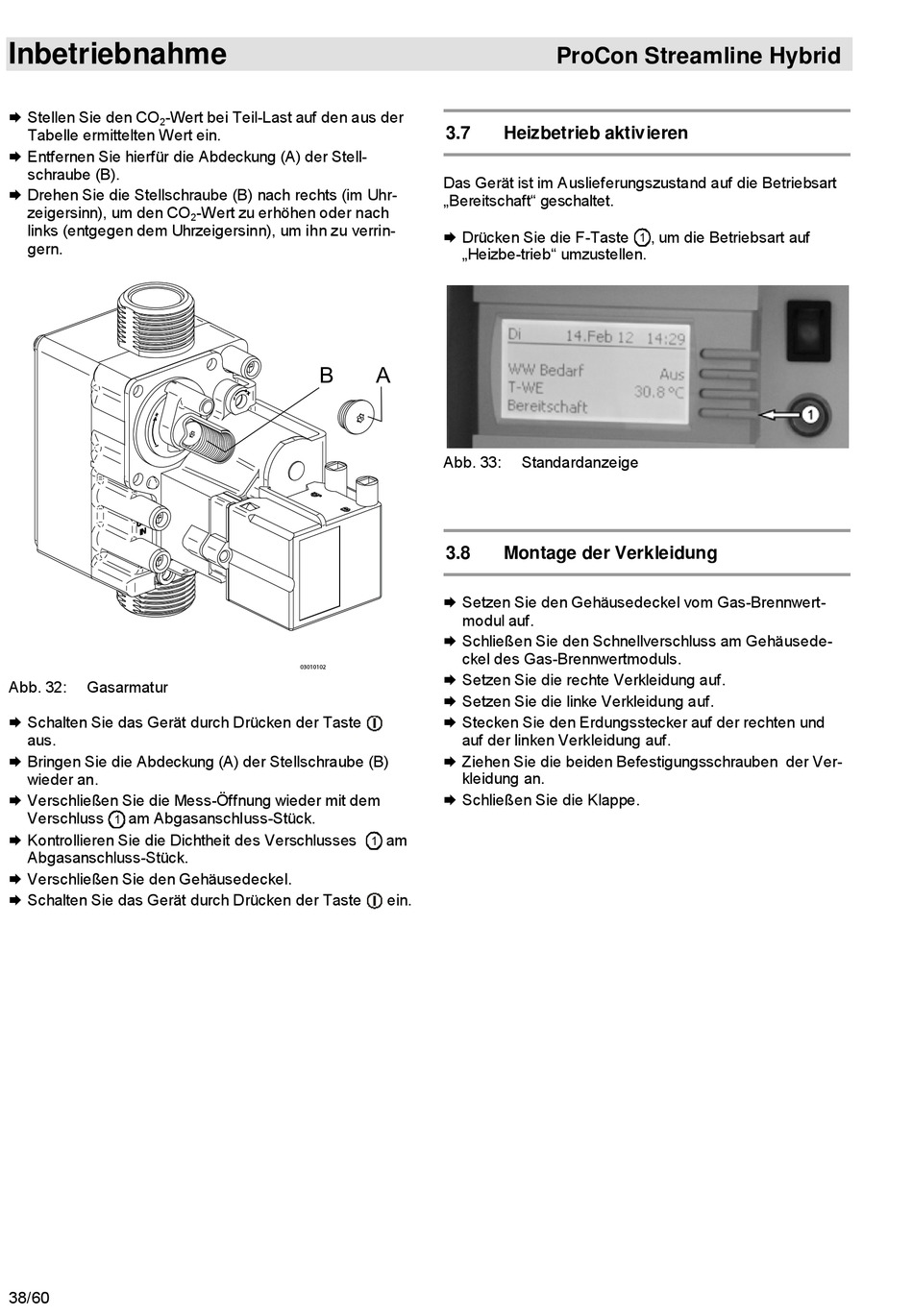

Inbetriebnahme
Stellen Sie den CO
-Wert bei Teil-Last auf den aus der
2
Tabelle ermittelten Wert ein.
Entfernen Sie hierfür die Abdeckung (A) der Stell-
schraube (B).
Drehen Sie die Stellschraube (B) nach rechts (im Uhr-
zeigersinn), um den CO
links (entgegen dem Uhrzeigersinn), um ihn zu verrin-
gern.
Abb. 32:
Gasarmatur
Schalten Sie das Gerät durch Drücken der Taste
aus.
Bringen Sie die Abdeckung (A) der Stellschraube (B)
wieder an.
Verschließen Sie die Mess-Öffnung wieder mit dem
Verschluss
am Abgasanschluss-Stück.
1
Kontrollieren Sie die Dichtheit des Verschlusses
Abgasanschluss-Stück.
Verschließen Sie den Gehäusedeckel.
Schalten Sie das Gerät durch Drücken der Taste
38/60
-Wert zu erhöhen oder nach
2
B
03010102
3.7
Heizbetrieb aktivieren
Das Gerät ist im Auslieferungszustand auf die Betriebsart
„Bereitschaft" geschaltet.
Drücken Sie die F-Taste
„Heizbe-trieb" umzustellen.
A
Abb. 33:
Standardanzeige
3.8
Montage der Verkleidung
Setzen Sie den Gehäusedeckel vom Gas-Brennwert-
modul auf.
Schließen Sie den Schnellverschluss am Gehäusede-
ckel des Gas-Brennwertmoduls.
Setzen Sie die rechte Verkleidung auf.
Setzen Sie die linke Verkleidung auf.
Stecken Sie den Erdungsstecker auf der rechten und
auf der linken Verkleidung auf.
Ziehen Sie die beiden Befestigungsschrauben der Ver-
kleidung an.
Schließen Sie die Klappe.
am
1
ein.
ProCon Streamline Hybrid
, um die Betriebsart auf
