Montage

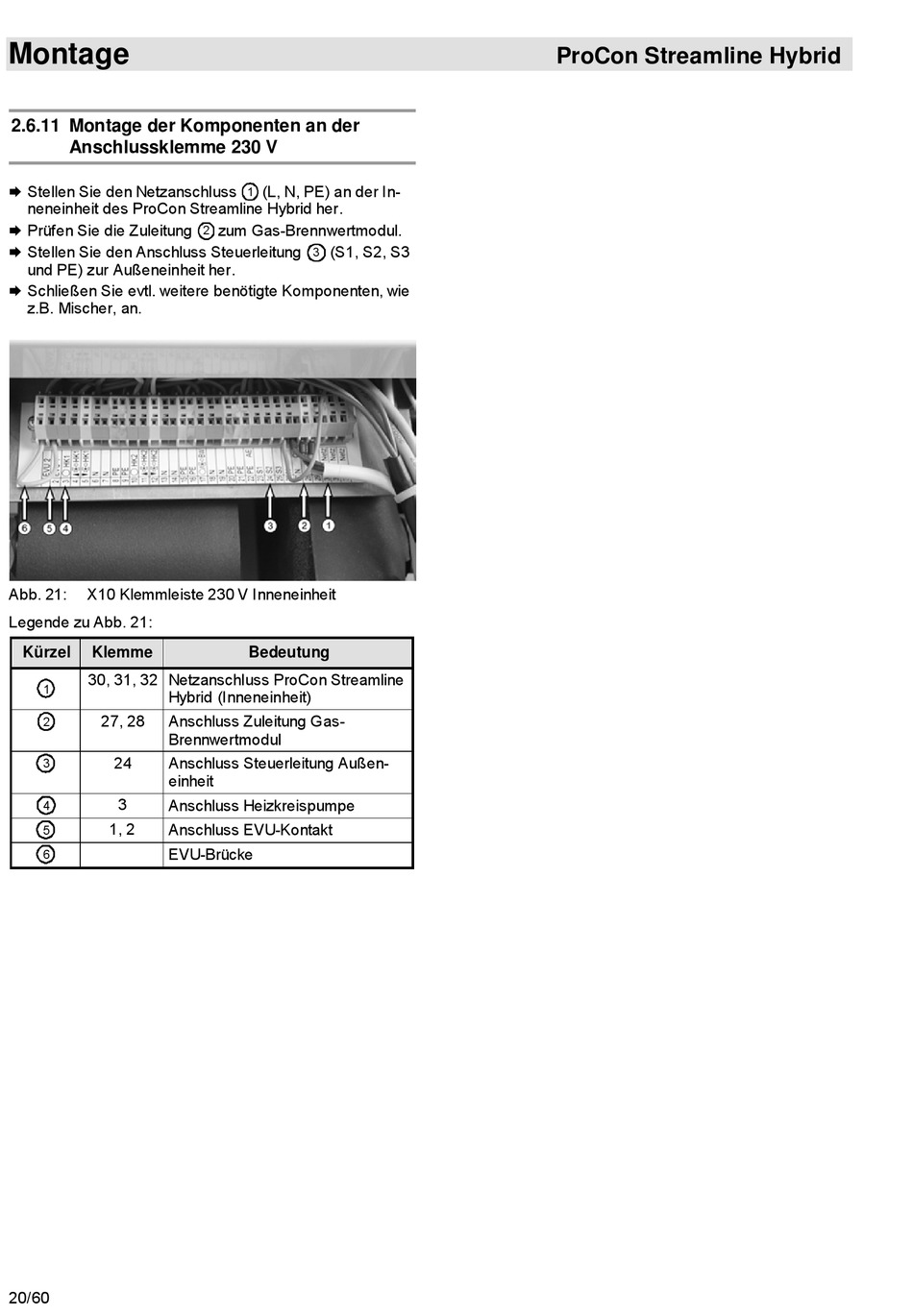

2.6.11 Montage der Komponenten an der
Anschlussklemme 230 V
Stellen Sie den Netzanschluss
neneinheit des ProCon Streamline Hybrid her.
Prüfen Sie die Zuleitung
Stellen Sie den Anschluss Steuerleitung
und PE) zur Außeneinheit her.
Schließen Sie evtl. weitere benötigte Komponenten, wie
z.B. Mischer, an.
Abb. 21:
X10 Klemmleiste 230 V Inneneinheit
Legende zu Abb. 21:
Kürzel
Klemme
30, 31, 32 Netzanschluss ProCon Streamline
1
Hybrid (Inneneinheit)
27, 28
Anschluss Zuleitung Gas-
2
Brennwertmodul
24
Anschluss Steuerleitung Außen-
3
einheit
3
Anschluss Heizkreispumpe
4
1, 2
Anschluss EVU-Kontakt
5
EVU-Brücke
6
20/60
(L, N, PE) an der In-
1
zum Gas-Brennwertmodul.
2
(S1, S2, S3
3
Bedeutung
ProCon Streamline Hybrid
