ProCon Streamline Hybrid
3.5.10 Einstellung der maximalen Heizleistung
Die maximale Heizleistung ist werkseitig gem. Parameter 3
voreingestellt.
Die Heizleistung kann durch Veränderung der max. Heiz-
leistung an die Heizungsanlage angepasst werden (s. Ein-
stellung Parameter 3).
Die nachstehende Tabelle gibt den Zusammenhang zwi-
schen der Gebläsedrehzahl und der Geräteleistung wieder.
Gewünschte Heizleistung
(in kW)
26,2
22,7
19,7
16,7
13,7
10,6
7,0
Einstellung im Service-
display (in % Maximal-
drehzahl)
85
75
65
55
45
35
25
3.5.11 Einstellung der Heizkennlinie
Bei Anschluss eines Außentemperaturfühlers wird die Vor-
lauftemperatur abhängig von der Außentemperatur auto-
matisch entsprechend der eingestellten Heizkennlinie ge-
regelt.
Die Heizkennlinie ist die Verbindung zwischen den Punk-
ten Tmax und Tmin. Die Position eines Punktes wird durch
zwei Temperaturen (Vorlauftemperatur [Y-Wert] und Au-
ßentemperatur [X-Wert]) definiert.
Die Vorlauftemperatur im Auslegepunkt (Tmax) wird über
die Temperaturanzeige eingestellt. Falls gewünscht, kann
die Heizkennlinie über den Servicecode geändert werden
(s. Kap. 3.5.8, Seite 32).

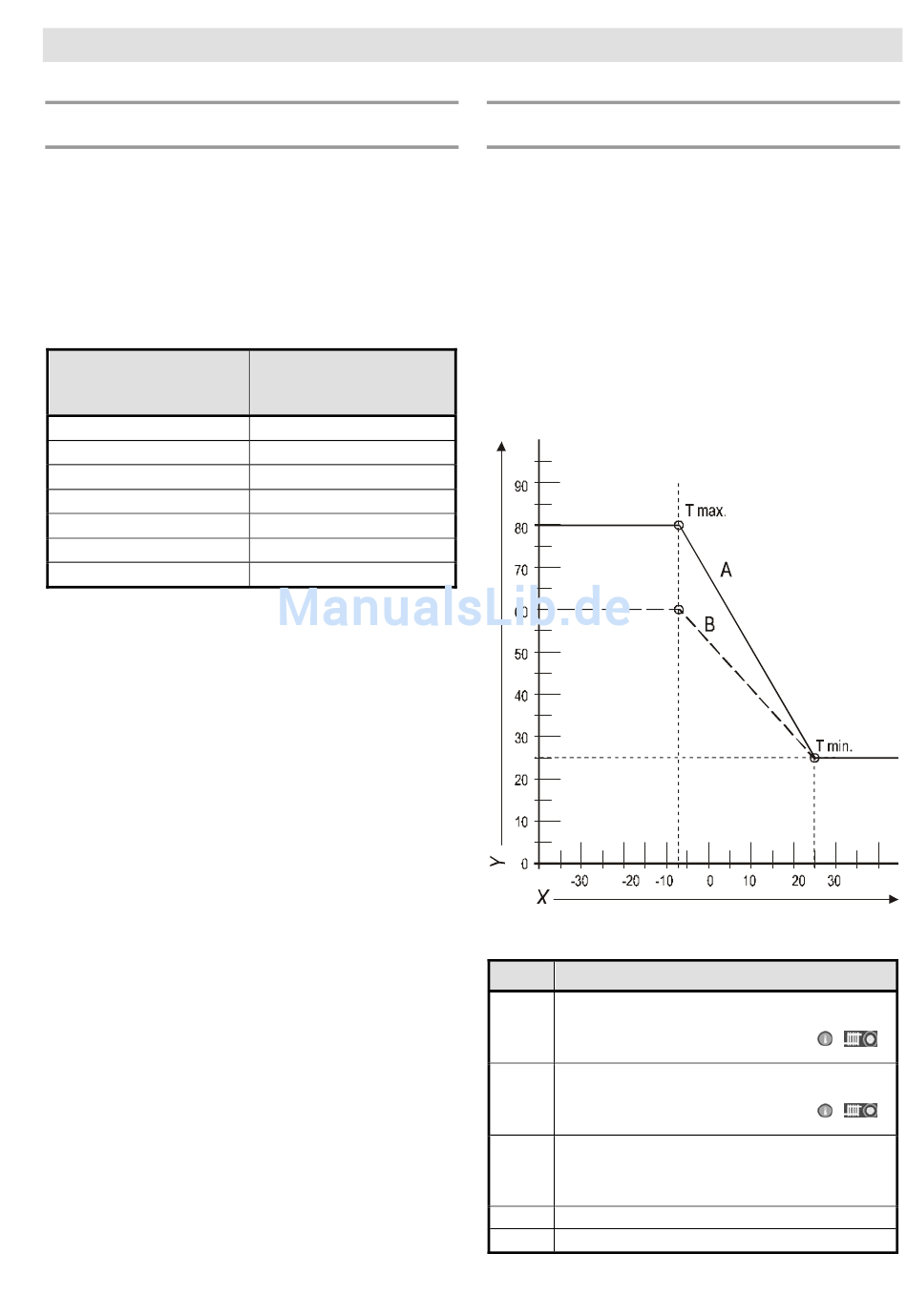

Abb. 29:
Heizkennlinie
Legende zu Abb. 29:
Kürzel
Vorlauftemperatur im Auslegepunkt
Werkseitige Einstellung
Tmax A
Tmax Heizung = 80°C (Programmiermodus
Tmin außen = -7°C (Parameter 6)
Vorlauftemperatur im Auslegepunkt
Beispiel
Tmax B
Tmax Heizung = 60°C (Programmiermodus
Tmin außen = -7°C (Parameter 6)
Vorlauftemperatur im Fixpunkt
Werkseitige Einstellung
Tmin.
Tmin Heizung = 25°C (Parameter 5)
Tmax außen = 25°C (Parameter 7)
X
Außentemperatur in °C
Y
Vorlauftemperatur in °C
Inbetriebnahme
Bedeutung
/
/
)
)
35/60
