SATEL

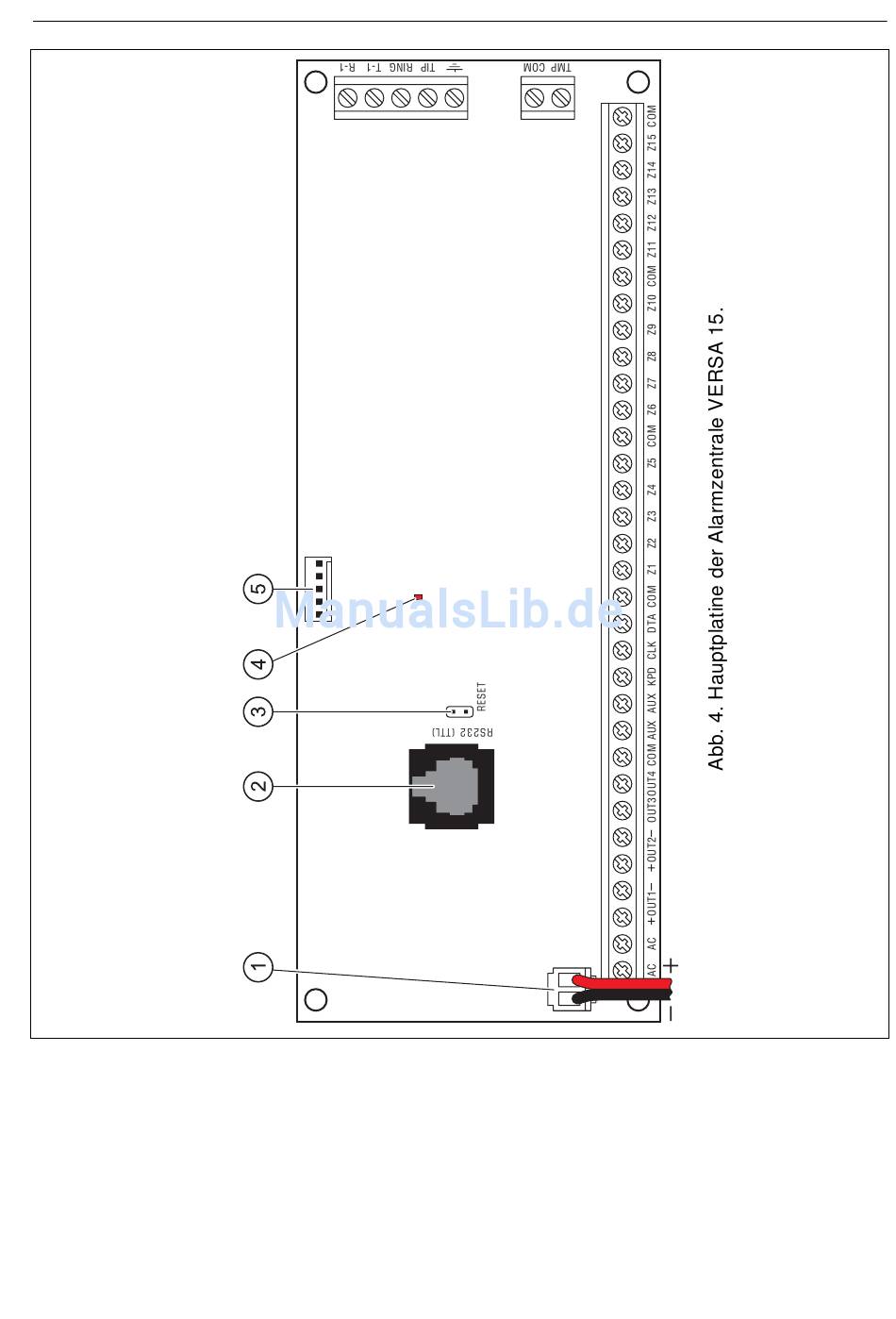

Erläuterung zur Abbildungen 2, 3 und 4:
1 - Leiter zum Anschluss des Akkumulators (rot +, schwarz -).
2 - Schnittstelle RS-232 (TTL). Ermöglicht lokale Parametrierung und Bearbeitung des
Systems anhand des Programms D
auf der Hauptplatine der Zentrale mit der DB9 Buchse im Computer wird von der Firma
SATEL hergestellt).
3 - RESET-Pins. Ermöglichen den Notstart der Funktion der lokalen Parametrierung über
Computer oder über Servicemodus (siehe: Anleitung P
4 - Diode LED DIALER. Informiert über den Zustand des Wahlgeräts der Zentrale.
5 - Buchse(n) zum Anschluss des Sprachausgabemoduls.
VERSA
X (das Kabel zur Verbindung der RJ Buchse
LOAD
ARAMETRIERUNG
7
).
