CA-64 Ei und CA-64 EPSi identifizierten Eingangserweiterungsmodulen können zusätzlich in
folgenden Konfigurationen arbeiten:
• Rollladen (bestimmt für den Anschluss des Rollladen-Melders),
• Vibration (normal kurzgeschlossen, bestimmt für den Anschluss des Erschütterungs-
melders – an den Erschütterungsmelder kann seriell der Melder vom Typ NC z. B. ein
Magnetkontakt angeschlossen werden).
Die Melder können direkt von der Zentrale (Ausgänge AUX), von Erweiterungsmodulen mit
Netzteilen, oder von zusätzlichen Netzgeräten gespeist werden. Die Stromquelle der Melder
soll nach der vorherigen Einschätzung des Stromverbrauchs durch die im System
installierten Einrichtungen.

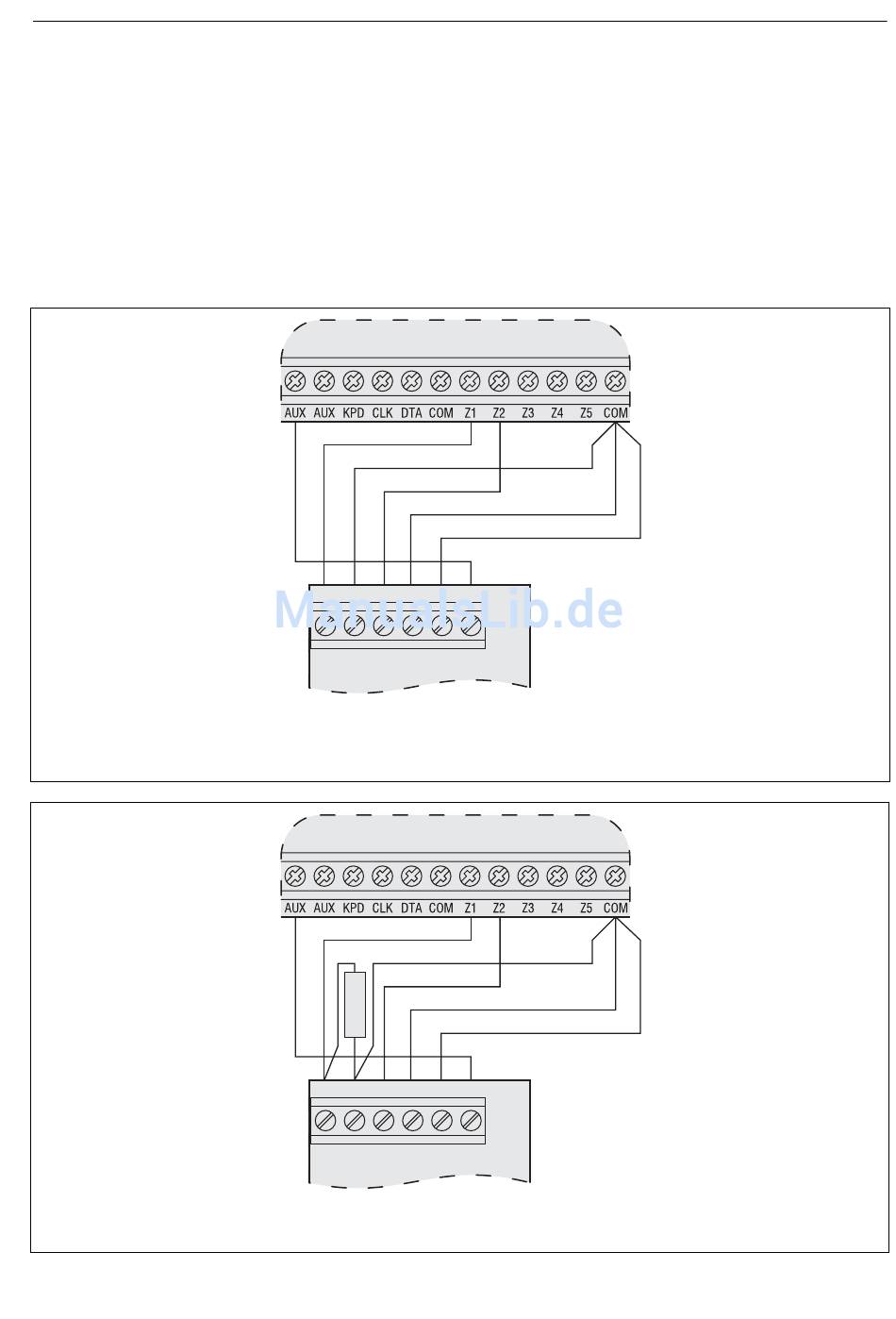

Abb. 21. Beispielsweiser Anschluss des Melders vom Typ NC an die Zentrale (der Melder
Abb. 22. Beispielsweiser Anschluss des Melders vom Typ NO in der Konfiguration EOL.
VERSA
NC NC TMP TMP
NC
NO wird auf dieselbe Weise angeschlossen).
VERSA
R
NO NO TMP TMP
NO
VERSA
COM 12V
COM 12V
