SATEL
4. Am gewählten Bedienteil/Bedienteilen die der neuen Adresse entsprechende
Zifferntaste drücken. Die Adressänderung wird mit 4 kurzen und einem langen Ton
bestätigt.
5. Die Adressänderung können Sie mit dem Drücken der Taste
Die Funktion wird automatisch nach 2 Minuten ab dem Starten abgeschaltet.
Der Servicemodus wird beendet und das Bedienteil neugestartet.
Programmieren der Bedienteiladresse, ohne Start des Servicemodus
1. Die Stromversorgung des Bedienteils (KPD) und die Signalleitungen CLK und DTA
abschalten.
2. Die Klemmen CLK und DTA des Bedienteils kurzschließen.
3. Die Stromversorgung des Bedienteils (KPD) einschalten.
4. Alle mit Icons gekennzeichneten LEDs fangen an, zu blinken. Auf dem Display des
LCD-Bedienteils wird die Aufschrift wie in Abbildung 10 angezeigt. Am LED-
Bedienteil fängt die der aktuellen Adresse entsprechende Diode an, schnell zu
blinken (LED mit Nummer 30 für die Adresse 0; LED mit Nummer 1 für die Adresse
1, LED mit Nummer 2 für die Adresse 2 usw. – siehe Abb. 9).

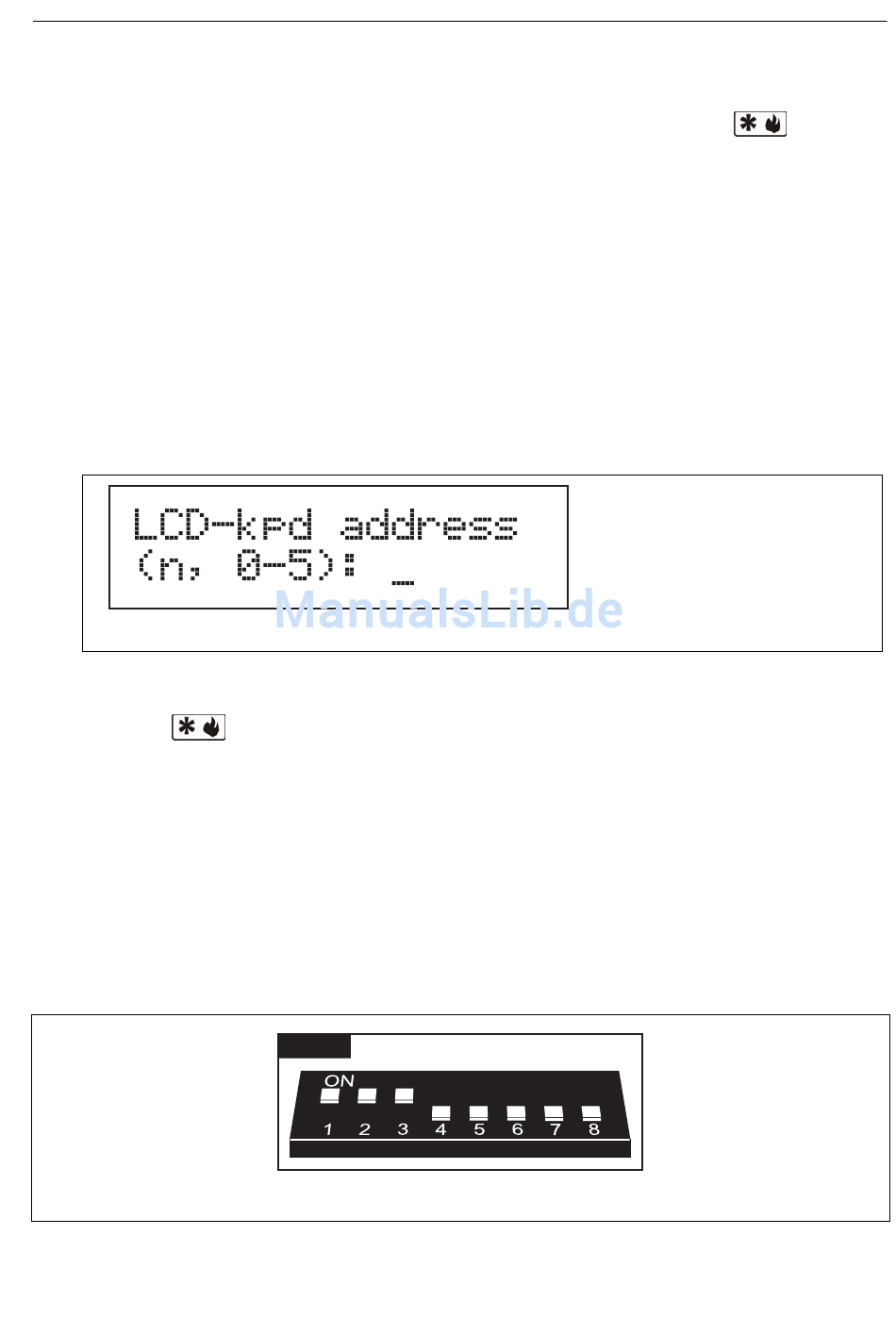

Abb. 10. Programmieren der LCD-Bedienteiladresse ohne Start des Servicemodus.
5. Die der neuen Adresse entsprechende Taste drücken. Das Bedienteil bestätigt die
Ausführung der Funktion mit vier kurzen und einem langen Ton. Drücken Sie die
Taste
wird neugestartet und die Einstellungen werden auf den Punkt 4 zurückgesetzt).
6. Die Stromversorgung des Bedienteils (KPD) abschalten.
7. Die Klemmen CLK und DTA des Bedienteils trennen.
8. Das Bedienteil an die Zentrale korrekt anschließen.
3.5.2 Anschluss des Erweiterungsmoduls für Handsender 433 MHz
Im System kann ein Erweiterungsmodul INT-RX installiert werden. Es ermöglicht die
Zuordnung der Handsender max. 30. Systembenutzern (dem Service kann kein Handsender
zugeordnet werden). Im Erweiterungsmodul muss die Adresse 7 (07h) eingestellt werden.
Die Position der Schalter 6-8 ist unwichtig.
Abb. 11. Adresseinstellung im Erweiterungsmodul INT-RX.
, wenn Sie die eingegebene Adresse ändern möchten (das Bedienteil
7 (07h)
3
VERSA
n=0...5, aktuell eingestellte
Bedienteiladresse
11
beenden.
