In Abbildungen 25 und 26 wird die Anschlussweise von Signalgebern an die Zentrale gezeigt.
In beiden Beispielen wird der Außensignalgeber dargestellt. Für den Ausgang, der die
optische Signalisierung steuert (OUT1 in Abbildung 25 und OUT3 in Abbildung 26), wurde
die Betriebszeit als 0 Sekunden programmiert, d.h. bis zum Löschen. Der Eingang Z1 wurde
als Sabotageeingang programmiert (Linie vom Typ NC, Reaktionstyp 6. 24

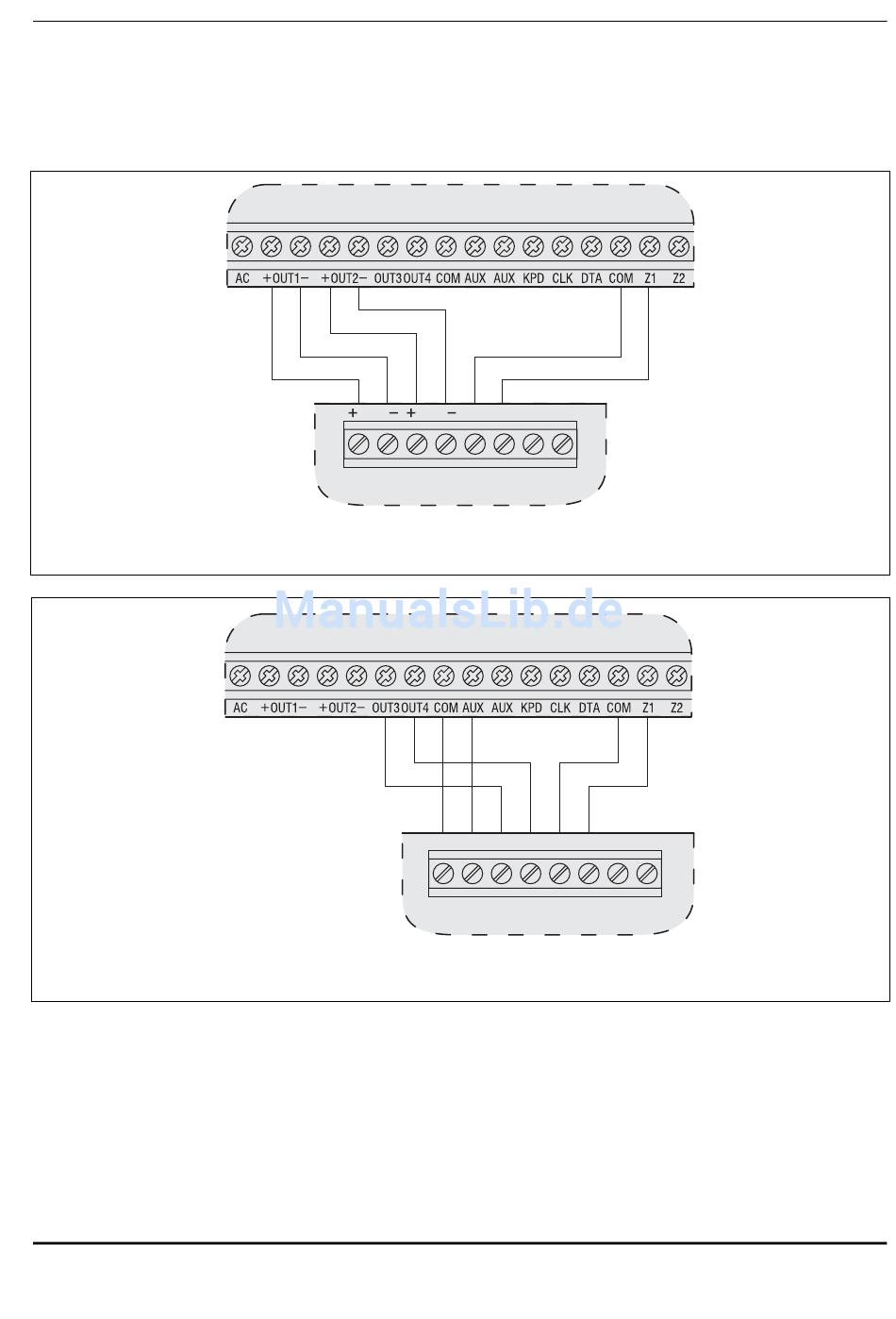

Abb. 25. Anschluss des Signalgebers ohne Netzteil an die Starkstromausgänge
Abb. 26. Anschluss des Signalgebers mit Netzteil an die Schwachstromausgänge
Achtung:
• Unbenutzte programmierbare Starkstromausgänge sind mit Widerständen von 2,2 k Ω zu
belasten.
• Es wird empfohlen, die Zentrale ohne angeschlossene Signalgeber zu starten
(die Starkstromausgänge sollen mit den Widerständen 2,2 k Ω belastet werden). Es schützt
die Zentrale vor einer zufälligen Auslösung der Signalisierung nach dem Start der
Zentrale.
3.8

Anschluss des Funksenders zur Aufschaltung

Die Ausgänge OUT3 und OUT4 der Alarmzentralen der Serie VERSA können zur Steuerung
des NOKTON NR2-DSC Funksenders zur Aufschaltung (System NEMROD – Format
VERSA
VERSA
STO STA TMP TMP SENS TMP
SP-4001
(am Beispiel SP-4001).
VERSA
GND +12V STO STA
SP-4002
(am Beispiel SP-4002).
H SABOTAGE
TMP TMP SENS TMP
