SATEL
• Zusätzlicher Sabotageeingang vom Typ NC.
• 4 individuell programmierbare verdrahtete Ausgänge:
– 2 Starkstromausgänge mit der Belastbarkeit 1,1 A mit Polymersicherungen,
– 2 Schwachstromausgänge vom Typ OC mit der Belastbarkeit 50 mA, die zur Steuerung
von Relais geeignet sind und das Format PC-16 OUT bedienen (Möglichkeit der
Steuerung des Transmitters der Funkaufschaltung).
• 2 Starkstromausgänge mit der Belastbarkeit 0,5 A mit den Polymersicherungen, die die
Funktion der Speiseausgänge realisieren (der Ausgang AUX hat zwei Klemmen).
• Elektrische Sicherung aller Eingänge und Ausgänge.
• Schaltnetzteil von der Leistung 1 A (VERSA 5) oder 2 A (VERSA 10 und VERSA 15) mit
Kurzschlussschutz, ausgestattet mit einem System zur Kontrolle des Akkuzustandes und
Tiefentladeschutz.
• Kommunikationsbus zum Anschluss von Bedienteilen und Erweiterungsmodulen.
• Schnittstelle zum Anschluss des Erweiterungsmodulbusses der Sprachgeneratoren
CA-64 SM (oder SM-2).
• Telefon-Wählgerät
(eingebautes Modem 300 bps).
• Optische Signalisierung des Zustandes des Telefon-Wählgeräts.
• Port RS-232 (TTL) ermöglicht die Programmierung und Bedienung des Alarmsystems
über den Copmputer (Programm des Errichters D
2.2

Bedienteile

VERSA-LED-GR
• Bedienung und Programmierung des Alarmsystems.
• Lesbares Anzeigefeld 2 x 16 Zeichen, mit ständiger oder zeitweiliger Hintergrund-
beleuchtung, die durch das Drücken einer Taste bzw. durch einen beliebigen Eingang der
Zentrale aktiviert wird (nur VERSA-LCD-GR).
zur Aufschaltung,

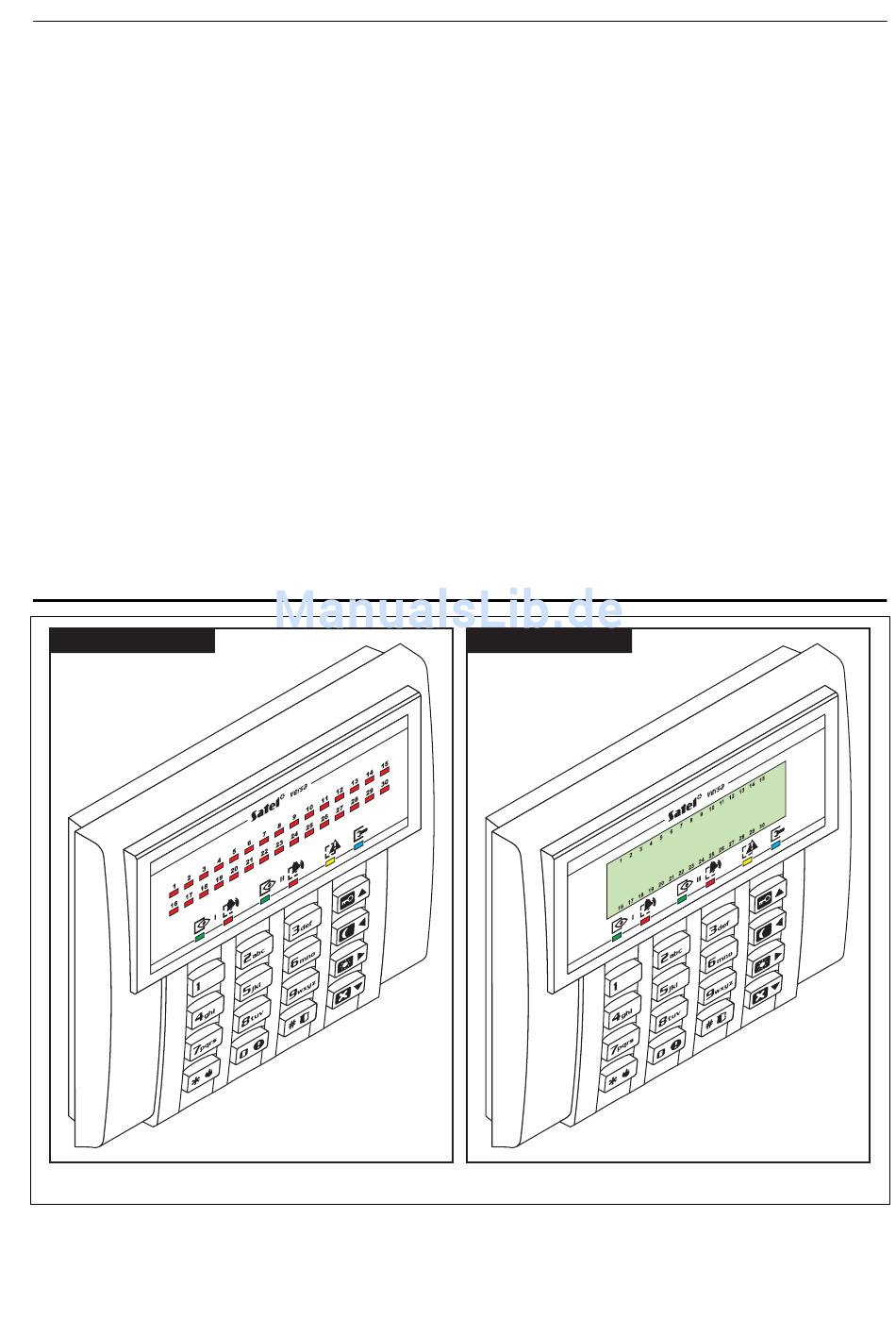

Abb. 1. Ansicht der Bedienteile.
VERSA
Benachrichtigung
X).
LOAD
VERSA-LCD-GR
und Fernparametrierung
3
