Modulen ist die Adresse mit Hilfe der Schalter DIP-swith aus dem Bereich 1-5 eingestellt. Bei
einigen Modulen kann der Status der Schalter zwischen 6 und 8 die Identifikationsweise der
Einrichtung im System beeinflussen. Die Adressen dürfen sich nicht wiederholen. Weitere
Informationen zur Adressierung einzelner Module finden Sie in den Kapiteln über Anschluss
von diesen Modulen.
AUX
CLK
VERSA
DTA
COM

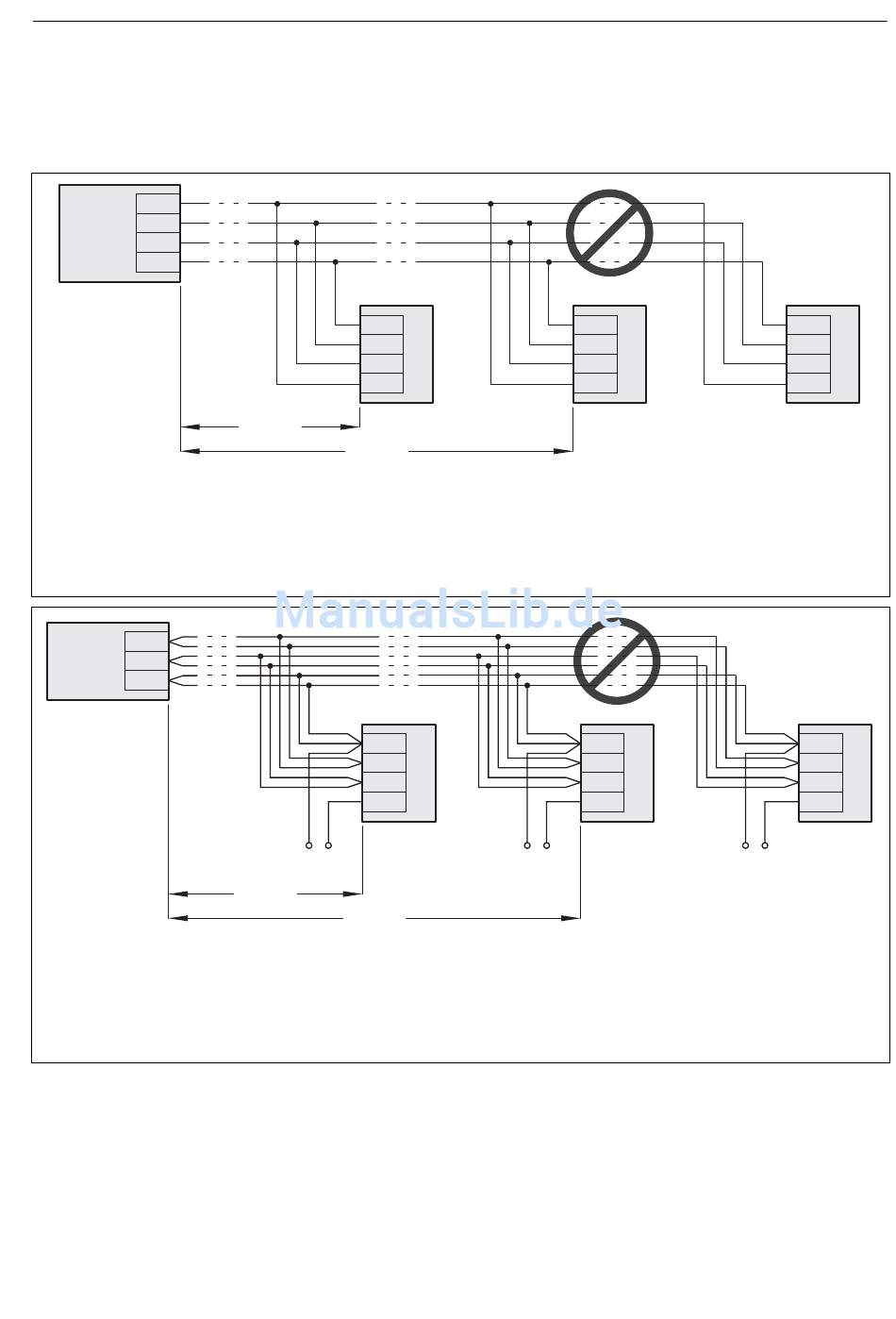

Abb. 5. Anschluss der Module ohne Netzteile bei der Entfernung der Module von der Zentrale
bis zu 300 m. Die Module werden von der Zentrale eingespeist. Für jede Signalleitung (CLK,
DTA, COM) ist ein einzelner Leiter mit Querschnitt 0,5 mm
empfohlen, die Module wie in der Abbildung dargestellt anzuschließen, wenn die Entfernung
CLK
VERSA
DTA
COM
Abb. 6. Anschluss der Module ohne Netzteile bei der Entfernung der Module von der Zentrale
zwischen 300 und 600 m. Die Module werden von einer unabhängigen Stromquelle 12 V DC
gespeist. Für jede Signalleitung (CLK, DTA, COM) sind 2 Leiter mit der Ader-Querschnitt
2
0,5 mm zu benutzen. Es wird nicht empfohlen, die Module wie in der Abbildung
dargestellt anzuschließen, wenn die Entfernung von der Zentrale 600 m überschreitet.
3.5.1

Anschluss von Bedienteilen

Bis zu 6 LED/LCD-Bedienteile können im System installiert werden. Zur Speisung der
Bedienteile ist der Ausgang KPD der Zentrale vorgesehen. An den Bedienteilen sollen die
Adressen aus dem Bereich 0-5 eingestellt werden. An allen Bedienteilen wird die Adresse
werkseitig als 0 programmiert.
Die Zentrale mit den Werkeinstellungen ermöglicht die Bedienung aller an den Bus
angeschlossenen Module, unabhängig von ihren Adressen. Dies ermöglicht, die Adressen an
den Bedienteilen korrekt und individuell einzustellen und alle an den Bus angeschlossenen
Module zu identifizieren.
COM
CLK
DTA
+12V
150 m
300 m
von der Zentrale 300 m überschreitet.
COM
CLK
DTA
+12V
COM +12V
400 m
600 m
VERSA
COM
CLK
DTA
+12V
2
COM
CLK
DTA
+12V
COM +12V
zu benutzen. Es wird nicht
COM +12V
9
COM
CLK
DTA
+12V
COM
CLK
DTA
+12V
