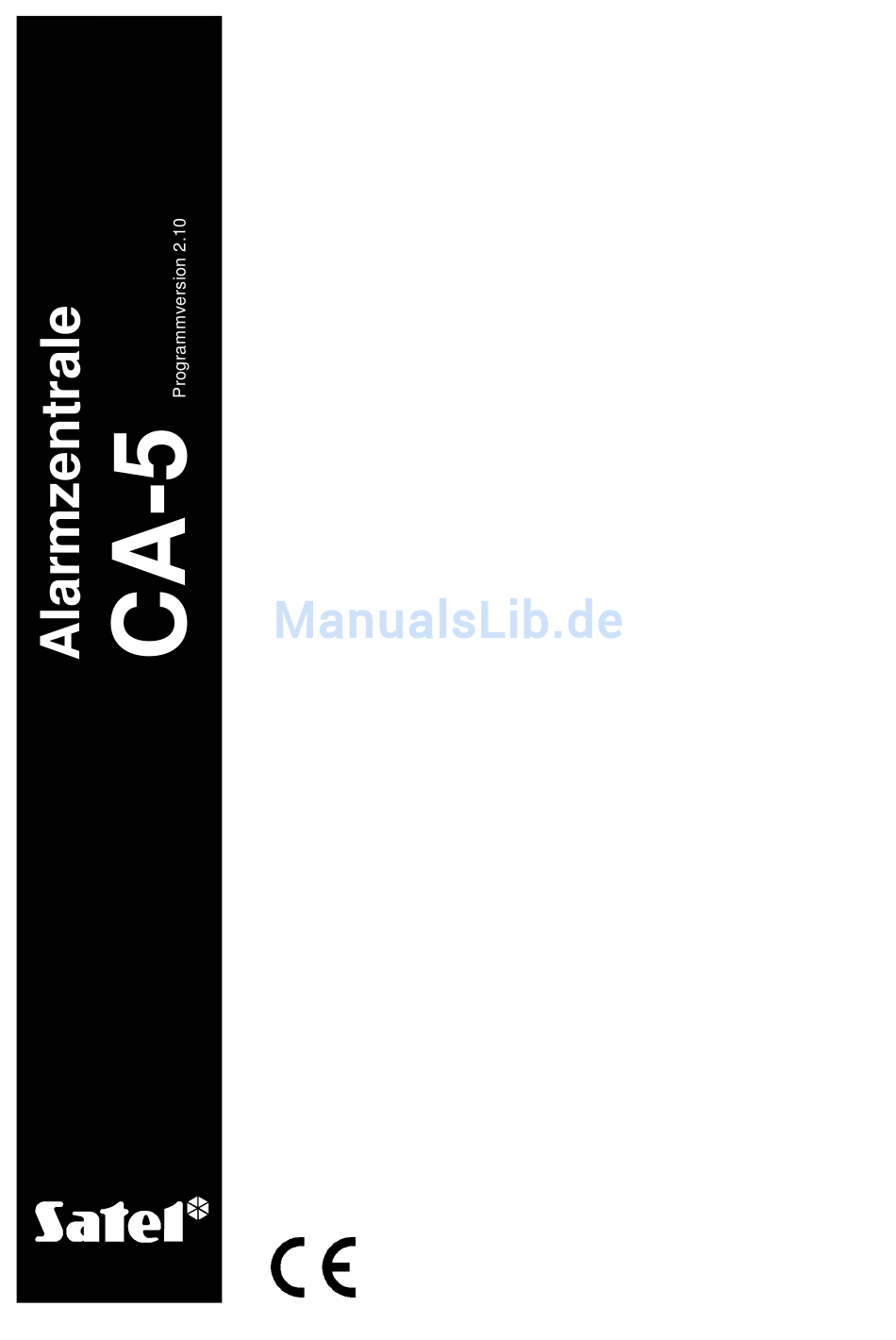

- Seite 1 ANLEITUNG FÜR DEN ERRICHTER GDAŃSK ca5i_de 06/09...
-
Seite 2: Sicherheitshinweise
CA5P – Control panel CA-5 mainboard tel. (+48 58) 320-94-00 fax. (+48 58) 320-94-01 Product description: Mainboard for CA-5 control panel intended for use in intruder alarm systems. This product meets the essential requirements and is in conformity with following EU Directives: LVD 73/23/EEC+93/68/EEC EMC 89/336/EWG + 91/263/EEC, 92/31EEC, 93/68/EEC R&TTE 1999/5/EC (network connection, TBR21) -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. EINLEITUNG ........................2 2. GRUNDFUNKTIONEN ......................2 3. CHARAKTERISTIK DER ZENTRALE ................. 3 3.1 E ........................3 INGÄNGE 3.2 A ........................3 USGÄNGE 3.3 B LED-A ..................5 EDIENTEILE MIT NZEIGE 3.4 B LCD-A ..................6 EDIENTEILE MIT NZEIGE 3.5 Ü... -
Seite 4: Einleitung
Anleitung für den Errichter CA-5 1. EINLEITUNG CA-5 ist eine moderne mikroprozessorgesteuerte Alarmzentrale, die für den Einsatz in Einbruch- und Überfallmeldesystemen entwickelt wurde. Die Zentrale bietet flexible Konfigurationen, so dass sie leicht an Systeme mit besonderen Anforderungen angepasst werden kann. -
Seite 5: Charakteristik Der Zentrale
3.1 E INGÄNGE Die Zentrale CA-5 besitzt 5 Eingänge an der Hauptplatine. An diese Eingänge können beliebige Melder in der Konfiguration NC, NO, EOL, 2EOL/NC und 2EOL/NO angeschlossen werden. In der 2EOL Konfiguration kann die Zentrale über nur ein Leiterpaar gleichzeitig den Melder und seinen Sabotagekreis kontrollieren. - Seite 6 Anleitung für den Errichter CA-5 Die Klemme +OUT1 dient als ein Speiseausgang mit Sicherung 1,1 A. Die Zentrale kontrolliert den Zustand der Sicherung und signalisiert Linienüberlastung. Die Auslösung des Ausgangs OUT1 kann über ausgewählte Linien erfolgen (FS 41-45). Dasselbe gilt auch für andere Ausgänge mit der Funktion E INBRUCHALARM Die Ausgänge OUT2 und OUT3 (Schwachstromausgänge, OC, bis 50 mA) sind...
-
Seite 7: Bedienteile Mit Led-Anzeige
TMPTMPCOM KPD CLK DTA – Masse KLEMME ZUM ANSCHLUSS DTA, CLK – Datenbus des VON LEITER Bedienteils – Einspeisung (+12 V) ANSCHLUSS DER KLEMMEN SABOTAGE- KONTAKT BEDIENTEIL ZENTRALE SUMMER Klemmen des Sabotagekontaktes Abb. 1. Platine des Bedienteils CA-5 KLED-S. -
Seite 8: Bedienteile Mit Lcd-Anzeige
Systems mit dem Betreiber und Errichter. Das LCD-Bedienteil kann zusammen mit anderen LCD- oder LED-Bedienteilen parallel geschaltet werden. Es sind zwei Ausführungen der LCD-Bedienteile erhältlich (CA-5 KLCD-L und CA-5 KLCD-S), die sich durch ihre Abmessungen und die Größe des Displays unterscheiden. SABOTAGE-... -
Seite 9: Überwachung - Persönliche Benachrichtigung
3.7 F ERNPARAMETRIERUNG OWNLOAD Um die Zentrale CA-5 einfacher programmieren zu können, wurde sie mit der DOWNLOAD- Funktion ausgestattet, mit der die Parametrierung und Kontrolle des Alarmsystems über einen Rechner möglich ist. Die Parametrierung kann entweder direkt über die RS-232 Schnittstelle der Zentrale (Signale im TTL-Standard) oder mit Hilfe eines Modems über die... - Seite 10 Verbindung müssen zuerst die Daten der Zentrale abgelesen werden. Anschließend kann man mit dem Ablesen der Ereignisse, Parametrieren usw. beginnen. ZENTRALE CA-5 + OUT1- OUT2 OUT3 AUX KPD DTA CLK COM Z1 Z2 COM Z3 Z4 COM Z5 TIP RING T-1 R-1 ∼18V...
-
Seite 11: Rs-232 Schnittstelle
Die Zentrale sendet und empfängt Signale im TTL– Standard (0 V, +5 V), daher sind die RS-Ports der Zentrale und des COM des Rechners über ein spezielles Kabel von SATEL miteinander zu verbinden. Dieses Kabel ist mit einem Umsetzer ausgestattet, der das Signal in einen der Schnittstelle RS-232 des Rechners entsprechenden Standard umwandelt (-12 V, +12 V). - Seite 12 • Es wird empfohlen, das Kabel zuerst an die Schnittstelle der Zentrale, und erst danach an die des Rechners anzuschließen. Abb. 4. Elektronikplatine der Zentrale CA-5. 3. Pins JP1 „RESET” – ermöglichen Aktivierung des Servicemodus, ohne Eingabe des Servicekennwortes. Diese Funktion kann vom Errichter gesperrt werden (FS 9 – Option 1).
- Seite 13 Leistung des Netzgerätes nicht überschreiten. Im Falle eines höheren Strombedarfs, sollte ein Teil der Abnehmer des Systems durch ein zusätzliches Netzteil (z.B.: APS-15, APS-30 von SATEL) gespeist werden. In der Tabelle 1 (am Ende dieser Anleitung) wurden Beispiele für Energiebilanz des Systems und für eine Berechnung der Batteriekapazität angegeben.
-
Seite 14: Anschluss Der Spannungsversorgung
Anleitung für den Errichter CA-5 Man sollte anschließend prüfen, ob der Dübel nach dem Eindrücken nicht herausrutscht. Bei der Montage des Gehäuses ist darauf zu achten, dass die Leitungen nicht beschädigt werden, die durch die Öffnungen in der Hinterwand geführt werden sollen. -
Seite 15: Anschluss Des Bedienteils
4.3 A NSCHLUSS DES EDIENTEILS Die Zentrale CA-5 arbeitet mit den Bedienteilen LED und LCD von SATEL zusammen. Achtung: Die Zentrale mit der Firmwareversion 2.10 unterstüzt: LCD-Bedienteile mit der Firmwareversion 1.08 und höheren und die Bedienteile CA-5 KLED-S Version 1.1 und höher. -
Seite 16: Anschluss Der Melder
Anleitung für den Errichter CA-5 Sabotagekontakte (TMP) seriell, und die übrigen Leitungen des Bedienteils parallel zu schalten. WICHTIG: Falls eine der Eingangslinien des Systems als 24 parametriert wurde H SABOTAGE und zum Schutz der Systemelemente vor Sabotage verwendet wird, so dass auf diese Weise ein Sabotagekreis gebildet ist, dann wird die Verletzung einer solchen Linie keinen Alarm auslösen, wenn sich die Zentrale im Servicemodus... - Seite 17 CA-5 SATEL Bemerkungen zu den Abbildungen: • In den Sabotagekreis des Systems sind auch Sabotagekontakte des Bedienteils, der Signalgeber, des Gehäuses der Zentrale etc. einzufügen. • Im Fall der Abbildungen 7, 8 und 9 wurde angenommen, dass die Linie 5 ist eine Sabotagelinie (werkseitig als 24 , Typ EOL programmiert), der Gehäusesensor...
-
Seite 18: Anschluss Der Signalgeber
Anleitung für den Errichter CA-5 CA-5 AUX KPD DTA CLK COM Z1 Z2 Z4 COM Z5 COM 12V 2EOL/NC Abb. 10. Anschluss des Melders vom Typ NC an die Zentrale in der Konfiguration 2EOL (der Melder vom Typ NO wird auf dieselbe Weise angeschlossen). - Seite 19 RELAIS ZUM SABOTAGEKREIS + SO - + SA - Signalgeber SPL-2010 Abbildung 11. Anschlussbeispiel des Signalgebers SPL–2010 von SATEL (OUT1 - akustische Signalisierung; OUT2 – optische Signalisierung, gesteuert über ein Relais). OUT2 – programmiert als E (zum Löschen: INBRUCHALARM ZENTRALE CA-5...
-
Seite 20: Anschluss Der Fernsprechleitung
Ausgang direkt das Relais ansteuern, welches die an die Klemmen TIP und RING angeschlossene Telefonleitung umschaltet. Der Ausgang wird aktiviert, wenn Probleme bei der Übersendung eines Codes an beide Rufnummern der Leitstelle auftreten. ZENTRALE CA-5 OUT2 – programmiert als R ELAIS DER... -
Seite 21: Inbetriebnahme Der Zentrale
Parameter programmieren. Wenn Probleme beim Starten des Servicemodus als „Notstart“ auftreten, wurde die oben beschriebene Prozedur nicht korrekt durchgeführt. 5.1 P DLOAD10 ROGRAMM Das mitgelieferte Programm DLOAD10 dient zur Parametrierung der Alarmzentralen: CA-5, CA-6, CA-10, Funksteuerungsgeräte RX-2K RX-4K, RE-4K, Kommunikationsmodule GSM-4 und GSM LT-1, sowie des Funkbasismoduls ACU-100 über... -
Seite 22: Konfiguration Des Programms Für Die Kommunikation Mit Der Zentrale
Programm ein Modem, das über einen der Ports COM (extern oder intern) gesteuert wird und mit dem Standard HAYES "AT Command" übereinstimmt. Die Kommunikation mit der Zentrale CA-5 ist im Standard BELL 103 möglich (Geschwindigkeit 300 Bps). Da die Zentrale die Daten ausschließlich mit einer Übertragungsrate von 300 Baud sendet, muss das Modem diese Geschwindigkeit ermöglichen. - Seite 23 CA-5 SATEL Nachdem das Modem wie beschrieben initiiert wurde, sind die Konfigurationsfenster zu schließen. Abbildung 14. Dialogfenster des Programms DLOAD10. Um die Kommunikation über den RS–Port oder das Modem zu starten, ist gemäß der Beschreibung im Kapitel „Fernparametrierung – Download“ vorzugehen.
-
Seite 24: Werkseinstellungen
Anleitung für den Errichter CA-5 Der Abruf der Funktion (nach Herstellung der Verbindung), mit der die Daten von der Zentrale abgelesen werden können (Symbol ), kann eine spätere Prozedur der Speicherung der in der Zentrale-Software vorgenommenen Änderungen beschleunigen. 6. WERKSEINSTELLUNGEN Die Zentrale ist werkseitig für den Betrieb in der folgenden Konfiguration parametriert:... -
Seite 25: Technische Daten
Betriebstemperaturbereich der Zentrale ............-10°C…+55 °C Abmessungen der Hauptplatine................147x70 mm Gewicht der Hauptplatine....................150 g Bedienteile CA-5 KLED-S Speisespannung ....................12 V DC ±15% Durchschnittliche Stromaufnahme ...................15 mA Abmessungen des Gehäuses (Breite x Höhe x Stärke)........80x95x20 mm Gewicht des Bedienteils...................... 76 g CA-5 KLCD-S Speisespannung .................... - Seite 26 Tabelle 1. Beispiel: Berechnung der Belastbarkeit des Netzgerätes der Zentrale und Berechnung der Batteriekapazität. Nr. Abnehmer / Verbraucher Max. Strom Ø Stromaufnahme Hauptplatine CA-5 80 mA 80 mA Bedienteil + Ausgang AUX und 5 Melder* 350 mA 200 mA Ausgang OUT1...
-
Seite 27: Geschichte Der Änderungen In Der Anleitung
CA-5 SATEL 8. GESCHICHTE DER ÄNDERUNGEN IN DER ANLEITUNG Die beschriebenen Änderungen beziehen sich auf die Anleitung für die Zentrale CA-5 v1.09. Ä ATUM ERSION NDERUNGEN IN DER NLEITUNG Einführung der neuen Bezeichnung für die LEDs des Bedienteils – Piktogramme. - Seite 28 SATEL sp. z o.o. ul. Schuberta 79 80-172 Gdańsk POLEN Fon: (+48) 58 320 94 00 info@satel.pl www.satel.pl...
