12.

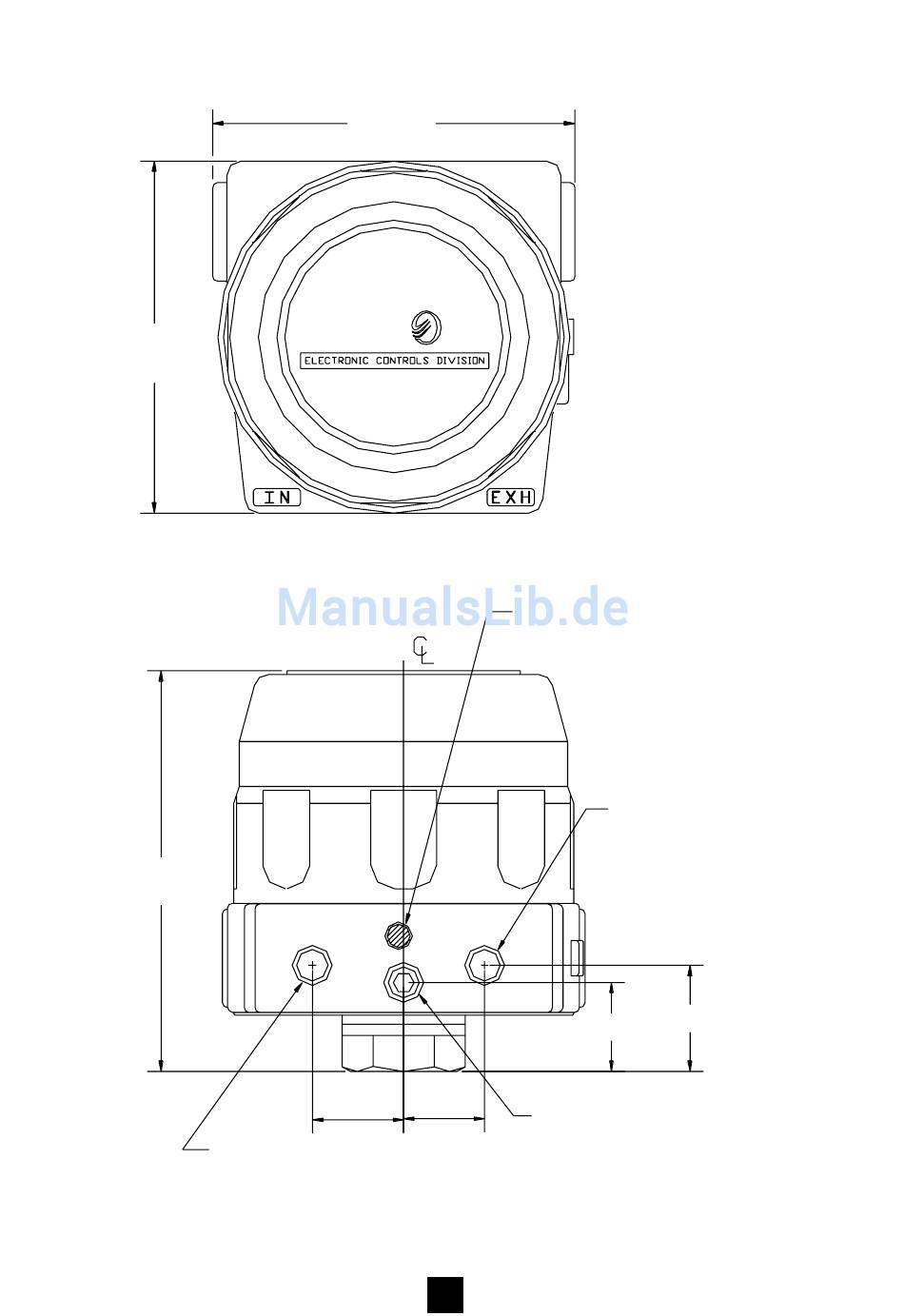

TECHNISCHE ABMESSUNGEN DES ER3000
94,5
106,7
97,3
TESC M
24,6
Einlass Anschluss
1/8-27 NPT
Referenzausgang zur
Umgebung
23,9 2 x 28,5
21,8
Manometer Anschluss
1/8-27 NPT
64
Abblase Anschluss
1/8-27 NPT
