Analoge Sollwertquelle; Abbildung 6: Passiver Analog-Sollwert Von Pc Oder Plc D/A-Karte (4-20 Ma); Abbildung 7: Aktiver Analog-Sollwert Von Pc Oder Plc D/A-Karte - Tescom ER3000 Gebrauchsanweisung

4.5.2

Analoge Sollwertquelle

Der Auswahl-Jumper für Strom/Spannung der externen Rückführung (J5:1) muss für den
4-20 mA-Betrieb installiert und für den 1-5 V-Betrieb entfernt werden. Bei den 0-10 V-Mo-
dellen des ER3000 mit externer Rückführung gibt es keinen entsprechenden Jumper (siehe
Kapitel 4.2). In Abbildung 6 und Abbildung 7 wird dargestellt, wie ein analoger Sollwert
4-20 mA von einer PC D/A-Karte oder einem PLC D/A-Modul bereitgestellt wird.
BRAUN
VIOLETT

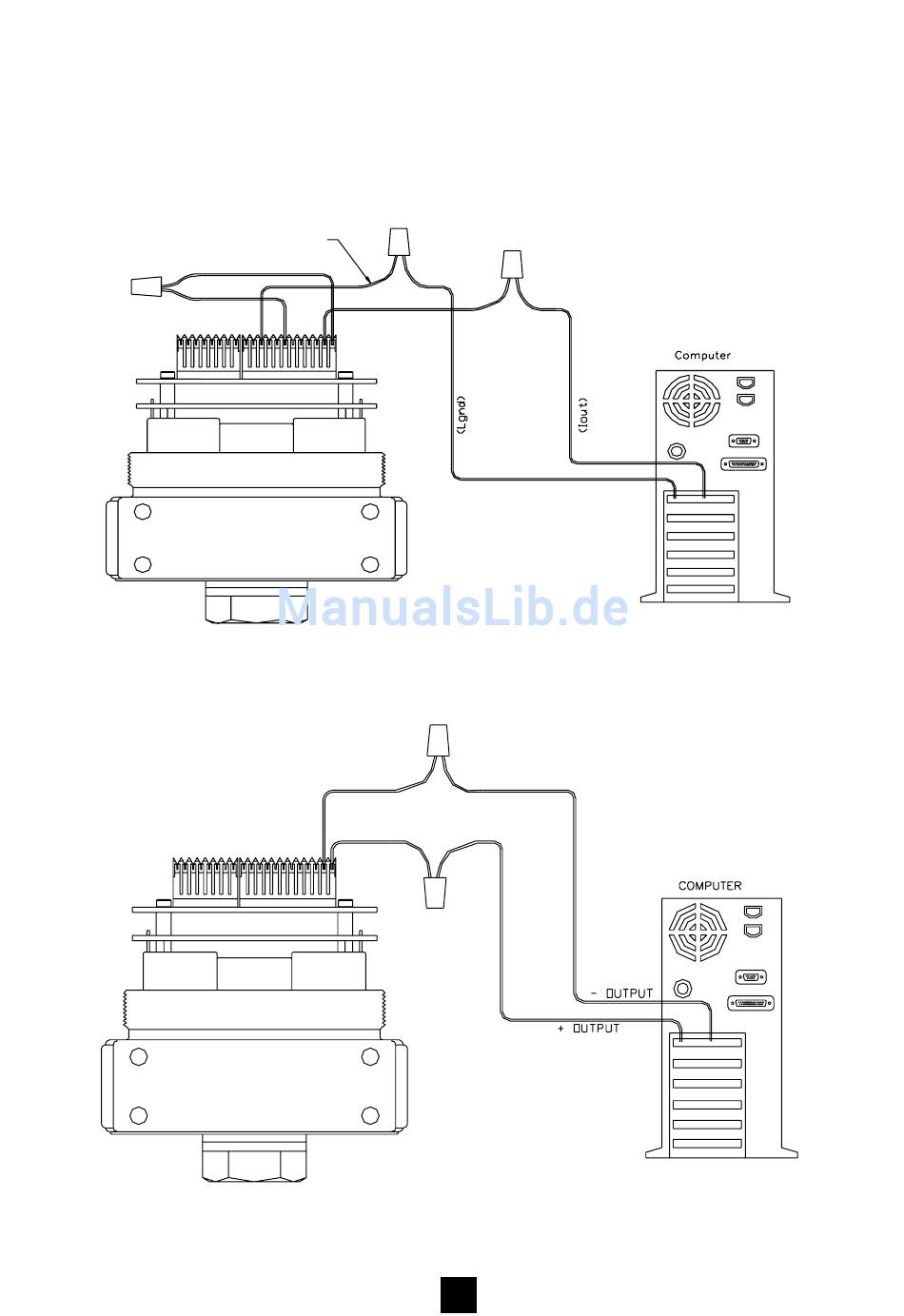

Abbildung 6: Passiver Analog-Sollwert von PC oder PLC D/A-Karte (4-20 mA)
Abbildung 7: Aktiver Analog-Sollwert von PC oder PLC D/A-Karte (4-20 mA, 1-5 V, 0-10 V)
SCHWARZ
ROT
ROT
BRAUN
