4.4 Aufbau eines typischen ER3000 Druckregelsys-
tems

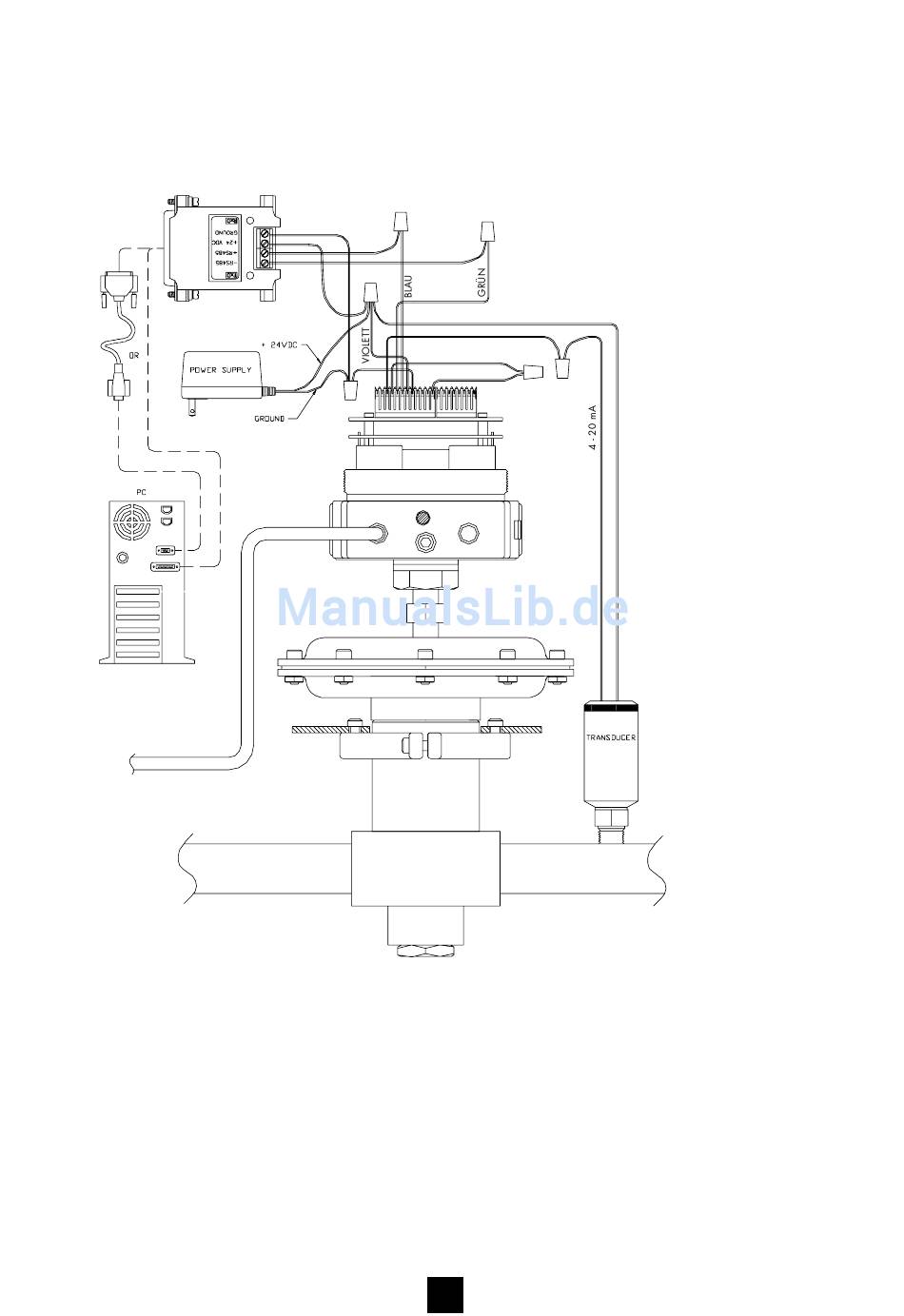

In Abbildung 3 wird eine der gebräuchlichsten Betriebsarten dargestellt. Die Konfigura-
tion zeigt den ER3000 mit einem 24 Volt-Netzgerät, Druckregler, 4-20 mA-Messumformer,
RS232/RS485-Konverter und einem optionalen 25-9-Pin-Adapterkabel.

ER3000 Druckluftversorgung
7,5 bar
Abbildung 3: ER3000 Typisches Systemschaltbild
4.4.1 Anschluss des externen Reglers und des Mess-
umformers
Wenn bei der Anwendung höhere Drücke oder Durchflussleistungen erforderlich sind oder
wenn der Regler von den Prozessmedien isoliert werden muss, kann ein druckluftangesteu-
erter mechanischer Regler zur Verstärkung und/oder zur Isolation eingesetzt werden.
Zusätzlich kann mit Hilfe eines externen Messumformers der vom externen Regler gelieferte
Prozessdruck gemessen werden.
GRAU

Eingang
mech. Druckregler
4 - 20 mA
ORANGE
GELB
HELLBRAUN

Ausgang
mech. Druckregler
16
