4.5.3
Monitoring der Rückführung
Die Rückführung kann mit Hilfe einer A/D-Karte im PC oder einem PLC überwacht werden.
Diese Möglichkeit steht zwar auch über die RS485-Schnittstelle zur Verfügung. Möglicher-
weise ist es für den Benutzer jedoch praktischer, den Analogausgang des Messumformers
direkt abzulesen. Dies ist möglich, wenn die bestehende Systemsoftware, die die System-
steuerung, die Datenerfassung usw. durchführt, entsprechend ergänzt wird.
HELLBRAUN
GELB
4 - 20 mA
VIOLETT
ORANGE

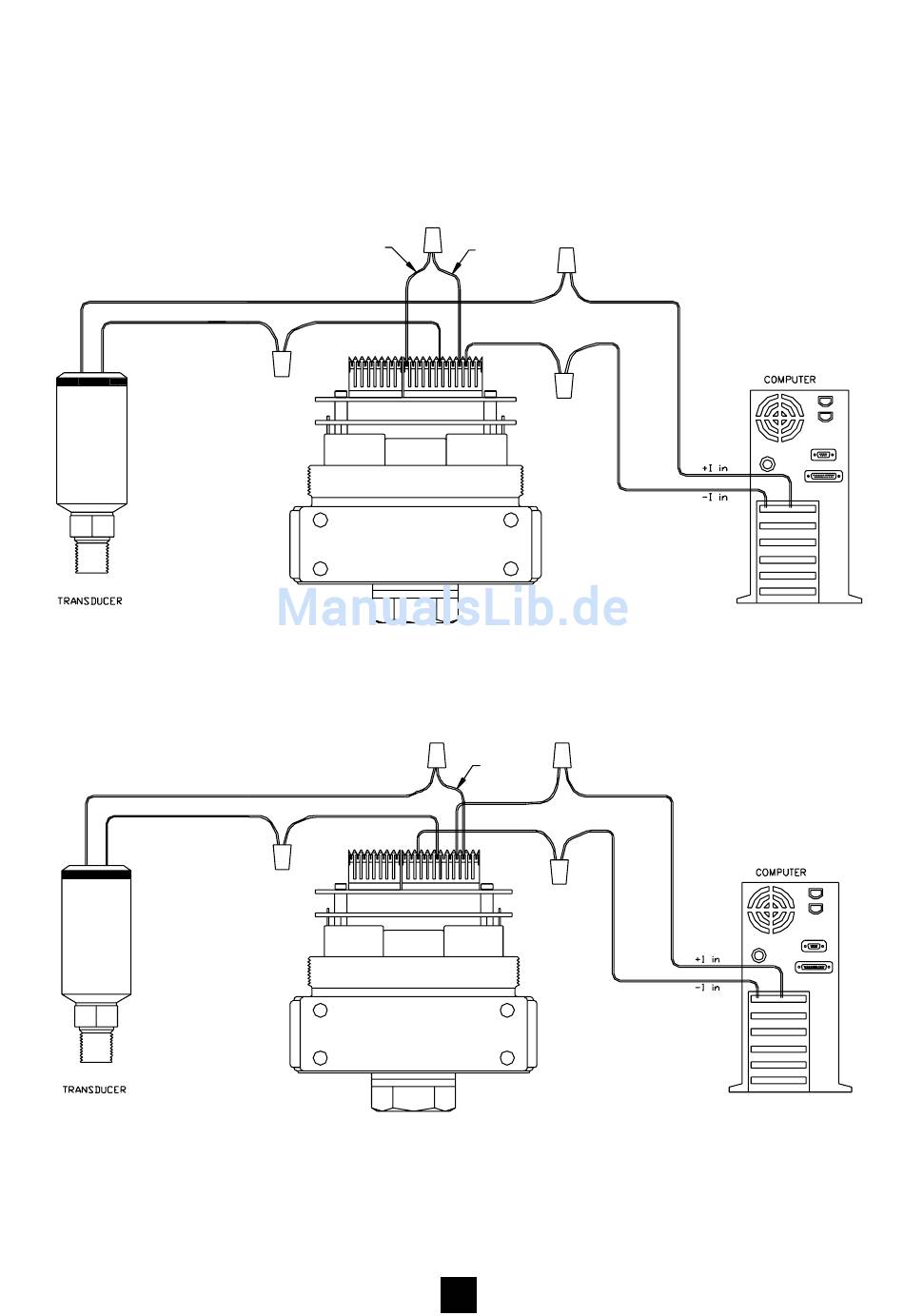

Abbildung 10: Überwachung der externen Rückführung 4 - 20 mA (Potentialfreier Eingang)
ORANGE
4 - 20 mA
GELB
VIOLETT
SCHWARZ
Abbildung 11: Überwachung der externen Rückführung 4 - 20 mA (bezogen auf Ground)
23
