GELB
4 - 20 mA
ORANGE
HELLBRAUN
4 - 20 mA
BRAUN
ROT
DRUCKMESSUMFORMER 2
DRUCKMESSUMFORMER 1

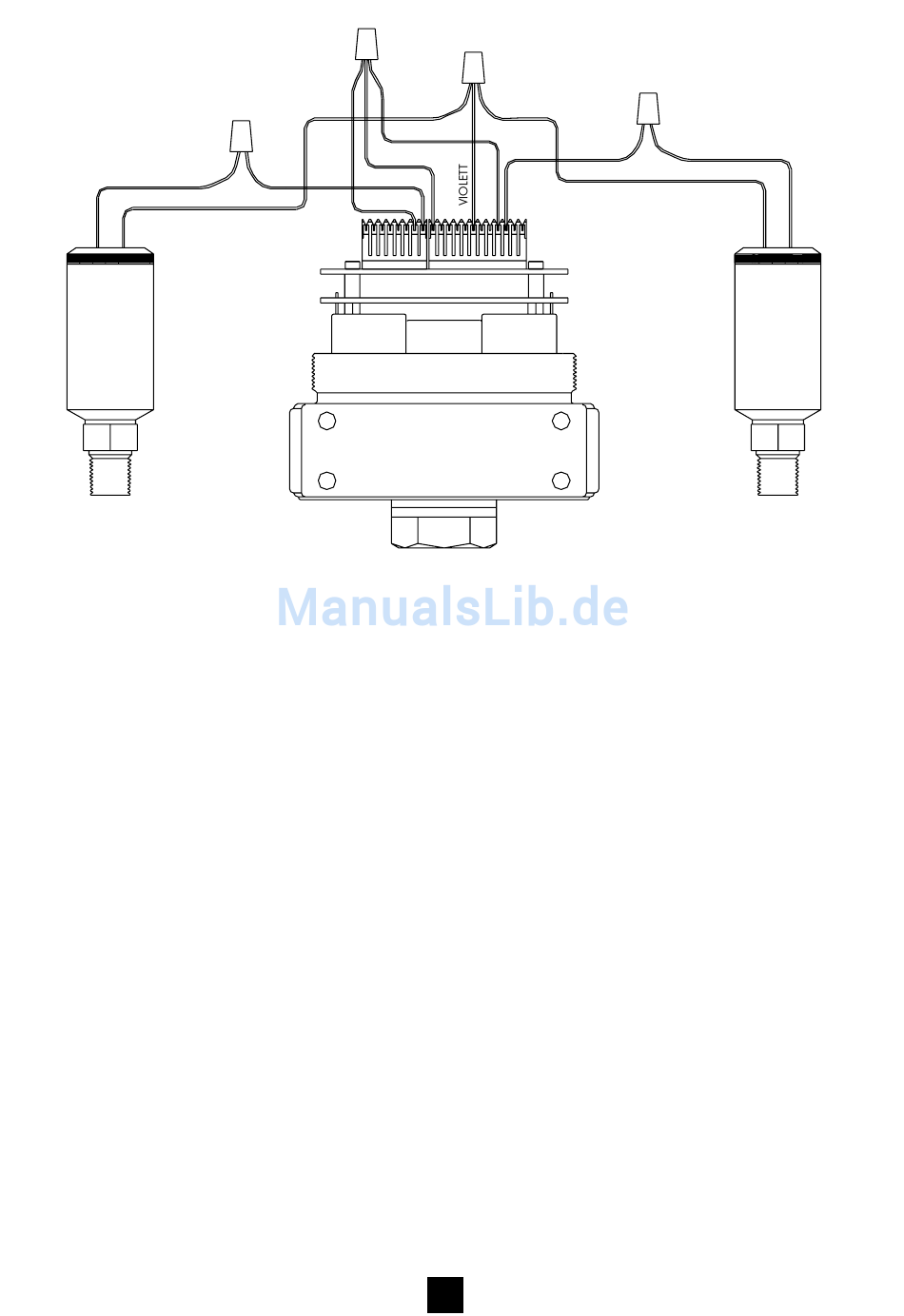

Abbildung 14: Umschalten zwischen zwei externen Rückkopplungsquellen
4.5.6
Monitoring von Analogsignalen
Der ER3000 kann eine Reihe von Analogsignalen digitalisieren und diese Datenerfas-
sungssystemen zur Erstellung von Trendanalysen usw. zur Verfügung stellen. In Abbildung
14 werden zwei Messumformer dargestellt, die kontinuierlich durch ein PC-Programm
überwacht werden können.
Alle ER3000-Modelle können zwei Analogsignale digitalisieren: den analogen Sollwert
und die externe Rückkopplung. Einige ER3000-Modelle - siehe Kapitel 3 (ER3000 Modell-
beschreibung) - können zwei zusätzliche Analogsignale überwachen, nämlich die Signale
des zusätzlichen Eingangs 1 und des zusätzlichen Eingangs 2.
Bei der Überwachung des zusätzlichen Eingangs 2 sollte man wissen, dass dieser Eingang
eine Doppelfunktion als „Profile Start" (Profil-Start) und „Profile Stop" (Profil-Stopp) hat. Die
Schaltschwelle des zusätzlichen Eingangs 2 sollte auf den Höchstwert "4095" eingestellt
werden, wenn verhindert werden soll, dass das Druckprofil gestartet wird. Dies ist einfach
durch Anpassung der Variable 86 (ID_AD_EXTRA2_TOGGLE) möglich, wie in Kapitel 9.5
(„Analogeingangsvariablen") beschrieben wird.
