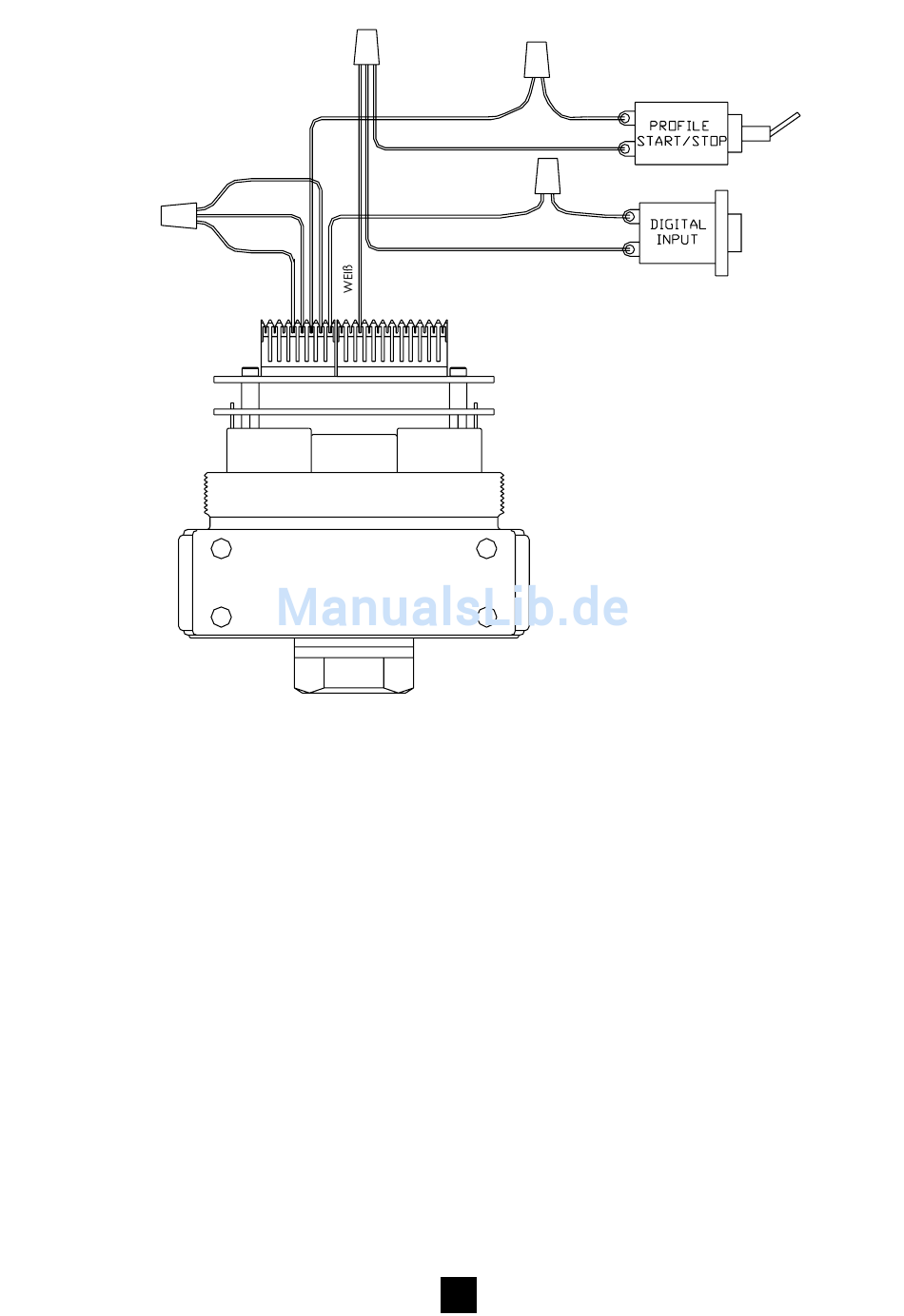

Abbildung 13: Externe Profilsteuerung
(Die J5-Jumper 3 und 4 müssen entfernt sein, siehe Abbildung 1)
4.5.5
Umschalten auf einen zweiten Druckmessum-
former
Ein einfaches Umschalten zwischen zwei Druckmessumformer ist durch Eingabe von Vari-
able 87 (ID_EXT_FEEDBACK_SOURCE) im ER3000 möglich. Dies ist sehr hilfreich, wenn
zwei äußerst unterschiedliche Drücke (z. B. 80 psi und 8000 psi) gesteuert werden sollen.
Der Messumformer 1 könnte dann ein Messumformer für 10.000 psi und der Messumformer
2 ein Messumformer für 100 psi sein.
Diese Funktion steht nur bei ER3000 Modellen mit zusätzlichen Analogeingängen zur
Verfügung, wie in Kapitel 3 (ER3000 Modellbeschreibung) beschrieben wird.
ORANGE
ROT
GELB
GRÜN
BRAUN
