4.5.8
Digitalausgänge
Der ER3000 kann Digitalausgänge für weiterführende Systeme zur Verfügung stellen. Die
Ausgänge können mit Hilfe eines PC-Computerprogramms oder als Teil eines Druckprofils
geschaltet werden. Diese Funktion kann zur Auslösung eines Prozesses in einem anderen
Teil des Systems oder einfach dazu benutzt werden, eine Leuchte einzuschalten oder einen
akustischen Alarm auszulösen.
Dieses Funktionsmerkmal steht nur bei ER3000-Modellen mit den in Kapitel 3 (ER3000
Modellbeschreibung) beschriebenen Digitalausgängen zur Verfügung.
230 V AC
SCHWARZ
LAST 1
FESTKÖRPER-
RELAIS
BLAU
LAST 2
VIOLETT
GRAU
WEIß
RELAIS

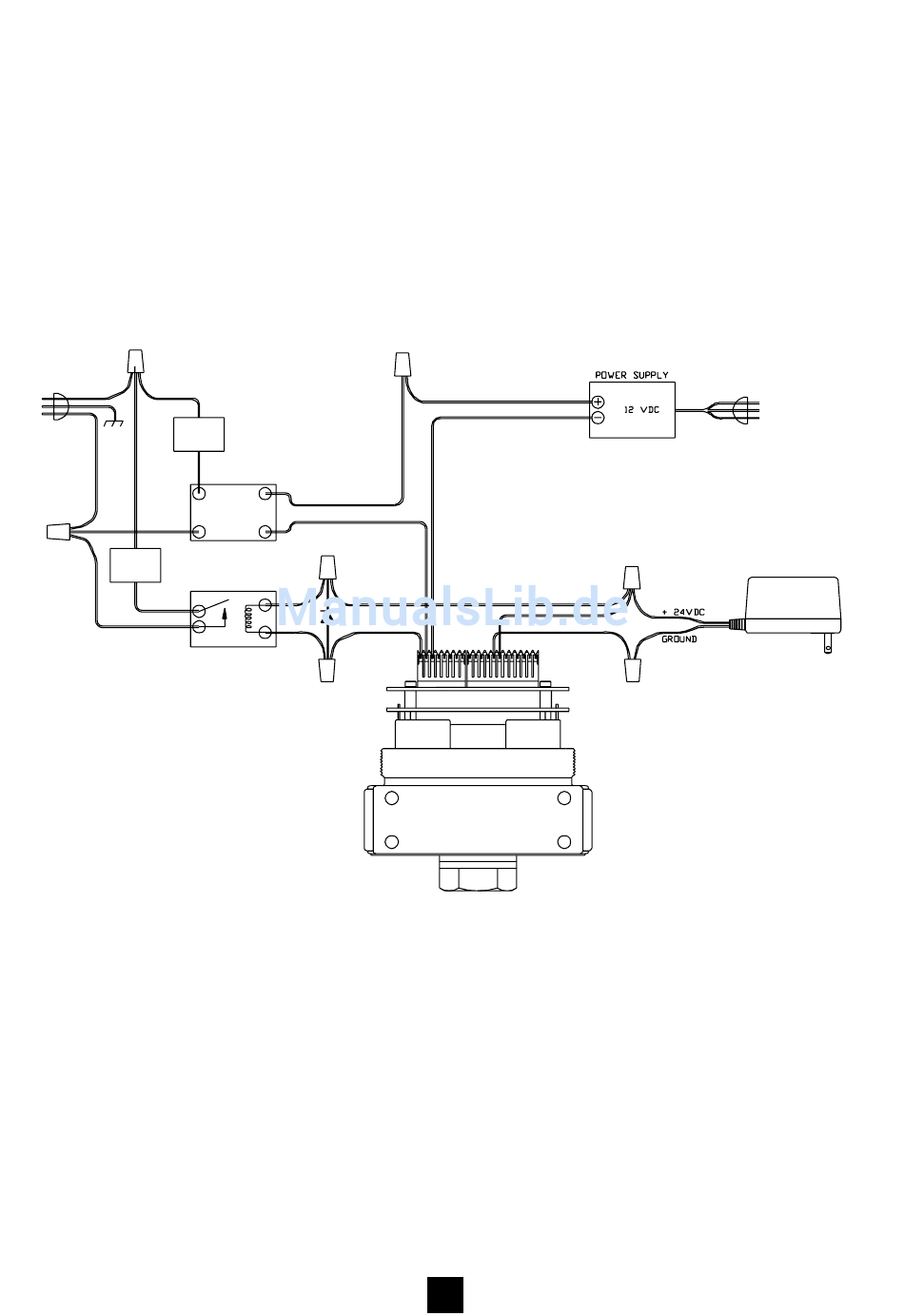

Abbildung 16: ER3000 Digitalausgänge
Ausgangslast 1 wird in Abbildung 16 mit einer externen Spannungsversorgung zur Schal-
tung eines 12 VDC-Festkörperrelais dargestellt, das die Last steuert.
Ausgangslast 2 wird in Abbildung 16 mit der ER3000 Stromversorgung zur Schaltung
eines 24 VDC-Relais dargestellt, das die Last steuert.
28
