FEHLERSUCHE UND -BESEITIGUNG

10.1

LED-Anzeigen

1 2 3 4 5 6 7 8 9 10 1 1 12

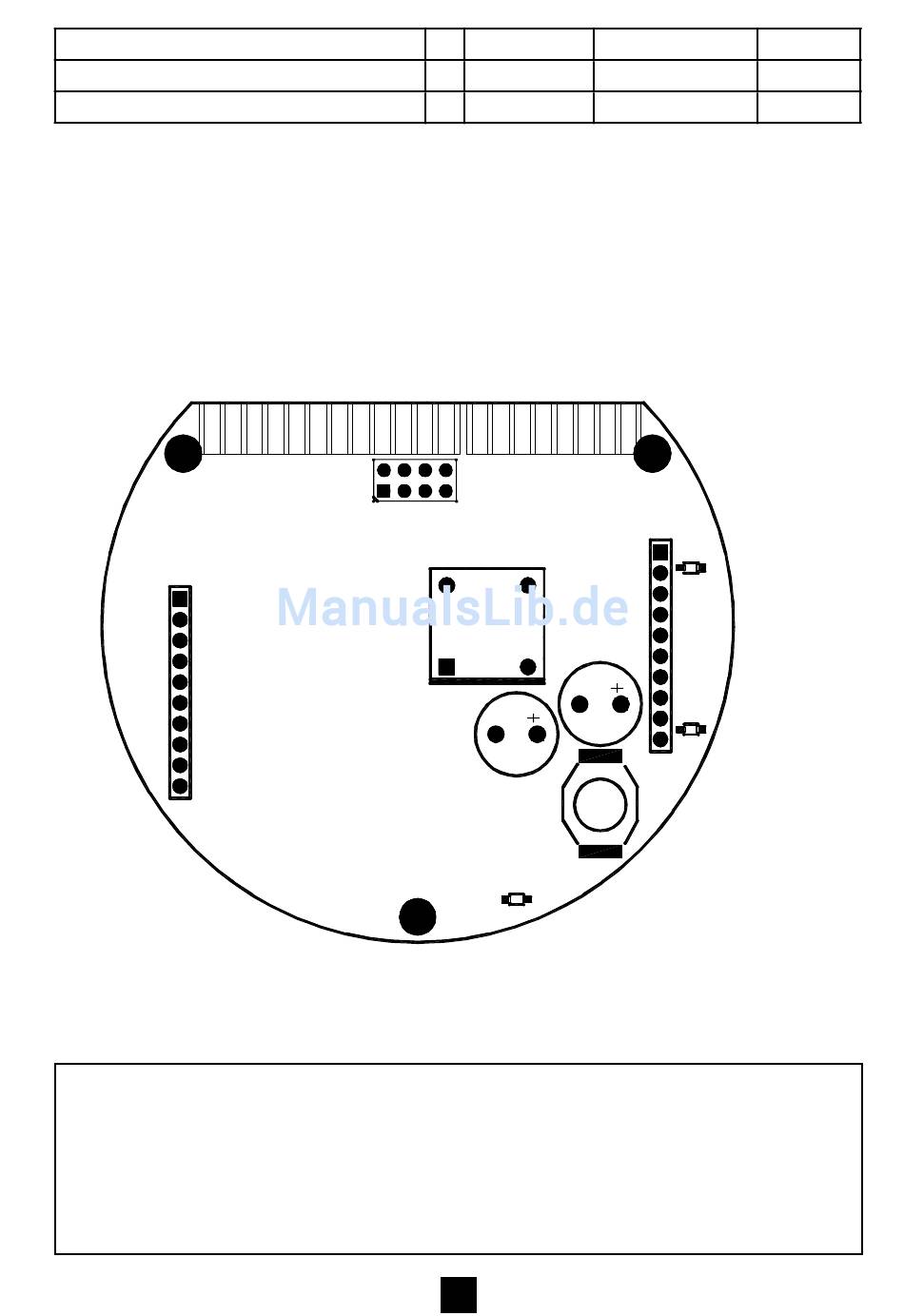

Abbildung 22: Lage der LEDs

Tabelle 4: LED-Anzeigen
Terminalboard (oben)
LED1, rot = Leuchtet kontinuierlich auf, wenn Strom zum ER3000 fließt.
LED2, grün = Leuchtet auf, wenn der ER3000 Daten über RS485 versendet.
LED3, bernsteinfarben = Leuchtet auf, wenn der ER3000 Daten über RS485
empfängt.
Mikroboard (unten)
LED1, rot = Blinkt, wenn das System ordnungsgemäß funktioniert.
#
#
#
J3
J5
1 2 3 4
57
1 2 3 4 5 6 7 8
J4
LED1
LED3
LED2
