4.5
Erweiterungen und Veränderungen eines typi-
schen Systems
In diesem Kapitel werden Veränderungen und Erweiterungen des in Abbildung 3 darge-
stellten typischen Druckregelsystems des ER3000 beschrieben. Für Systeme ohne externen
Messumformer gilt Abbildung 2 als Grundkonfiguration.
4.5.1
Messumformer-Verdrahtung
Die Verdrahtung des Zwei-Draht-Messumformers wird in Abbildung 3 dargestellt.
Die Verdrahtung für die Drei- und Vier-Draht-Messumformer wird in Abbildung 4 bzw.
Abbildung 5 illustriert. Verbinden Sie den ER3000 entsprechend den Darstellungen in
den betreffenden Schaltbildern mit dem Messumformer oder einer anderen Rückkopp-
lungsquelle.
Der Auswahl-Jumper für Strom/Spannung der externen Rückführung (J5:2) muss für den
4-20 mA-Betrieb installiert und für den 1-5 V-Betrieb entfernt werden. Bei den 0-10 V-Mo-
dellen des ER3000 mit externer Rückführung gibt es keinen entsprechenden Jumper (siehe
Kapitel 4.2).
RÜCKFÜHRUNG

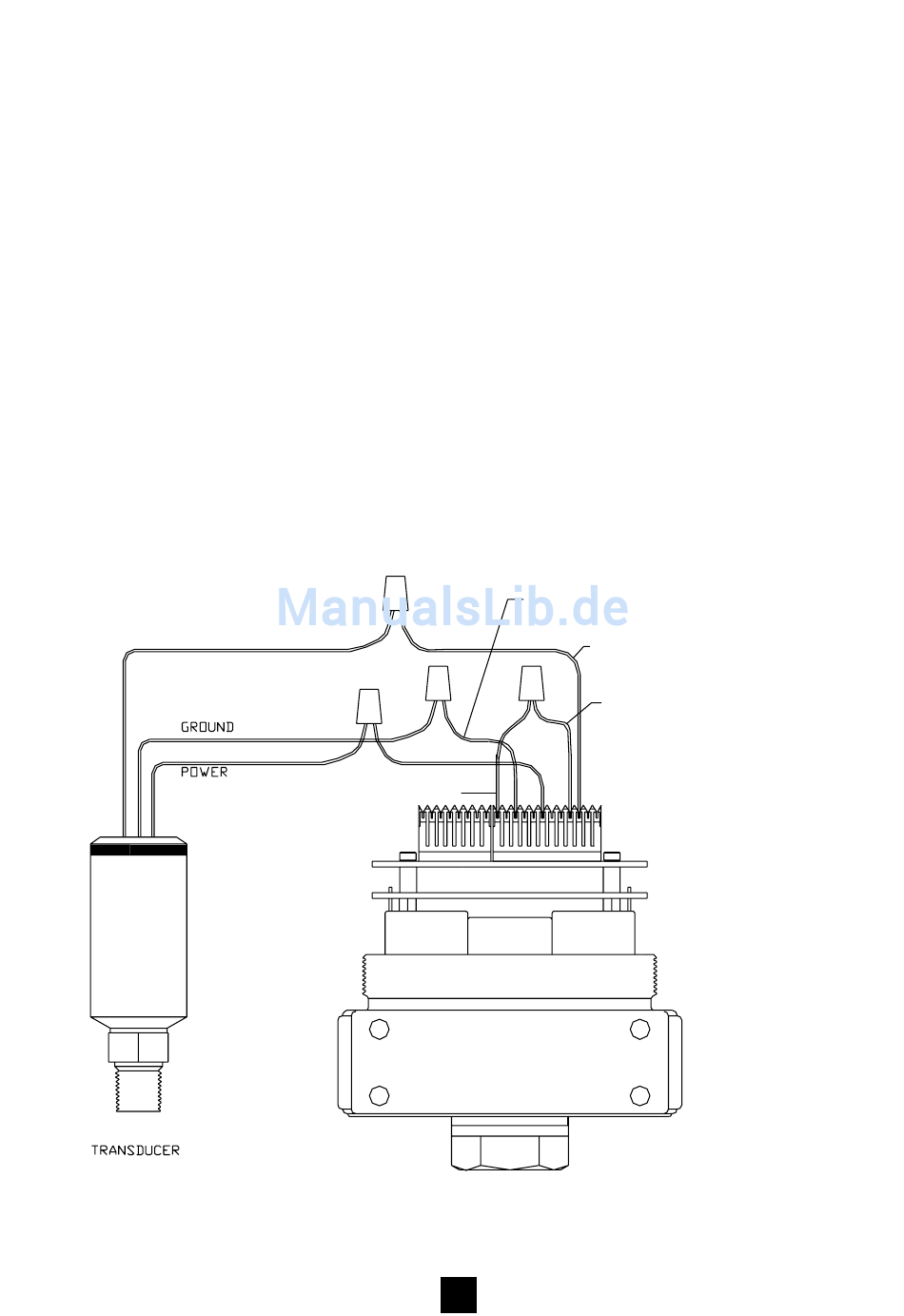

Abbildung 4:
Drei-Draht-Kabel für externe Rückführung
SCHWARZ
VIOLETT
HELLBRAUN
19
ORANGE
GELB
