Inhaltszusammenfassung für Tescom ER3000

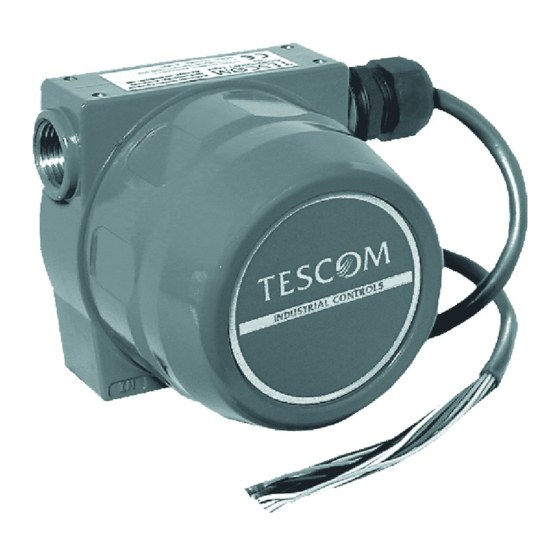

- Seite 1 ER3000 Elektronischer Druckregler mit Explosionsschutz -Handbuch-...
-
Seite 2: Handbuch Für Er3000 Druckregler Mit Explosionsschutz
HANDBUCH FÜR ER3000 DRUCKREGLER MIT EXPLOSIONSSCHUTZ Dieses Betriebshandbuch enthält Informationen zur Installation und Vorsichtsmaßnahmen für die folgenden Tescom E3000 Druckregler: MODELLNUMMER BESCHREIBUNG ER3000EI-1 4-20 mAmp/1-5 VDC Analog-Sollwert und Rückkopplung FM Explosion Proof Packaging (Class I, Division I, Groups B, C, & D) CSA Explosion Proof Packaging (Class I, Groups B, C &... -
Seite 3: Inhaltsverzeichnis
Anschlüsse ....................7 Gewicht...................... 7 Externe Analogeingangsimpedanz ............7 Digitalausgänge ..................7 Digitaleingänge..................7 Analogausgang..................7 Sensor-Aktualisierungsgeschwindigkeit (Update-Rate)......7 ER3000 Installation..................8 Flow Chart....................... 8 ER3000 Schaltplan..................9 Sicherheitsmaßnahmen für Installation und Betrieb ....... 10 Sicherheitsmaßnahmen................. 10 Installationen................... 12 Reparaturservice..................13 Sichere Komponentenwahl .............. -
Seite 4: Einleitung
Einleitung Der ER3000 (Elektronischer Regler) ist ein vielseitiger Druckregler für einen Druckbereich zwischen 0 und 100 PSIG (0 und 6,89 bar), der in Verbindung mit unterschiedlichen druckluftgesteuerten Reglern oder Ventilen zur Druckregelung eingesetzt werden kann. Die Sollwerte können über einen Analogeingang (4 - 20 mA, 1 - 5 V oder 0 - 10 V), die digitale RS485-Schnittstelle oder ein heruntergeladenes Profil bereitgestellt werden. -
Seite 5: Zertifizierung Für Explosionsgefährdete Bereiche
Zertifizierung für explosionsgefährdete Bereiche: Zertifizierung nach Factory Mutual (FM): Explosionsschutz Identifikationsnummer 2Z0A0.AE Klasse I, Abteilung I, Gruppe B, C und D Gehäusetyp 4X Besondere Bedingungen für den sicheren Gebrauch -20° C ≤ Umgebungstemperatur ≤ 60° C Bitte Abdeckung nicht entfernen, wenn die Leitungen stromführend sind Installation in Übereinstimmung mit den aktuellen NEC- Vorschriften (National Electrical Code) -
Seite 6: Technische Daten
Gehäuse NEMA 4X / IP65 Zur Vermeidung von Störungen durch elektromagnetische Strahlungen sollten für die Kabelzuführungen zum ER3000 Metallleitungsrohre verwendet werden. Zu diesem Zweck ist das Gerät mit zwei 1/2“-NPT- Anschlüssen ausgestattet. Diese sollten bei Nichtbenutzung mit einem Metallstopfen gut verschlossen werden. -
Seite 7: Ansprechzeit
Ansprechzeit Rise time: 257 ms - 10 PSIG bis 90 PSIG Fall time: 552 ms - 90 PSIG bis 10 PSIG Hinweis: Reaktion auf eine Diskontinuität im Dead-End-System (1 Kubik Inch Volumen). Anschlüsse Leitungsrohr: 1/2“ NPT Druckluft: 1/8“ Inch NPT - Anschlüsse für Eingang, Ausgang und Messinstrumente 1/4“... -
Seite 8: Er3000 Installation
Zur Montage des ER3000 sind vie 8-32 UNC-Schraubenbohrungen vorhanden. Schritt 4: Elektroleitungen Schließen Sie den ER3000 an eine Spannungsversorgung, einen Messumformer und (bei Bedarf) einen Computer an und beachten Sie dabei die folgenden Tabellen. Hinweis: Alle Elektroleitungen müssen den gültigen nationalen Standards entsprechen (siehe Seite 5 - 7 und 10 - 12). -
Seite 9: Er3000 Schaltplan
ER3000 Schaltplan In den folgenden Tabellen wird der komplette Schaltplan für die ER3000- Leitungen angegeben, die an die Anschlussleisten J3 und J4 angeschlossen werden. Bitte richten Sie sich nach diesen Tabellen, damit eine korrekte Verdrahtung der externen Geräte gewährleistet ist. -
Seite 10: Sicherheitsmaßnahmen Für Installation Und Betrieb
Sicherheitsmaßnahmen für Installation und Betrieb DIE MONTAGE, INSTALLATION, ANWENDUNG UND WARTUNG DIESES REG-LERS ODER DES ENTSPRECHENDEN ZUBEHÖRS SOLLTE NUR ERFOLGEN, NACHDEM SIE DIESE ANLEITUNGEN GELESEN UND VERSTANDEN HABEN. SORGEN SIE DAFÜR, DASS DEM BEDIENER DES REGLERS DIESE INFORMA- TIONEN ZUR VERFÜGUNG GESTELLT WERDEN UND AUCH NACH DER IN- BETRIEBNAHME IMMER ZUR VERFÜGUNG STEHEN. - Seite 11 Eingangsdrücke. Wenn solche Angaben nicht zu finden sind, erfragen Sie den Nenndruck bei dem für Sie vor Ort zuständigen Tescom-Vertreter, bevor Sie den Regler installieren und in Betrieb nehmen. Überprüfen Sie den Nenndruck für die gesamte Ausrüstung (d. h. Zuleitungen, Armaturen, Anschlüsse, Filter, Ventile und Messinstrumente usw.) Ihres Systems.
-
Seite 12: Installationen
Öle, Fette oder beschädigte Teile erkennbar sind. Wenn Regler oder Zubehör veschmutzt oder beschädigt sind, setzen Sie sich mit dem für Sie vor Ort zuständigen Tescom-Vertreter zwecks Reinigung bzw. Instandsetzung des Reglers in Verbindung. Die in dem Fluid-System eingesetzten Komponenten und Materialien müssen mit dem Fluid kompatibel sein und den richtigen Nenndruck... -
Seite 13: Reparaturservice
2. Der Benutzer muss durch eigene Analyse- und Prüfverfahren WARNUNG sicherstellen, dass alle Sicherheits- und Warnfunktionen des Geräts funktionieren. Tescom kann die Verwendung bestimmter Medien in Verbindung mit bestimmten Materialien empfehlen. Solche Empfehlungen basieren auf Angaben zur technischen Kompatibilität von Herstellern und Vereinigungen. Tescom garantiert keine Kompatibilität zwischen... -
Seite 14: Zeichnungen Für Montage / Installation / Verdrahtung Und Stücklisten
Zeichnungen und Teilelisten für Ihr Produkt können Sie unter der unten genannten Telefon-nummer anfordern. Tescom stellt diese Unterlagen per Fax oder Post zur Verfügung. Der vor Ort für Sie zuständige Tescom-Händler kann weitere Unterstützung geben. Unter der Telefonnummer 038823/31-0 oder der E-Mail-Adresse info@tescom-europe.com erhalten Sie Zeichnungen und Stücklisten...
