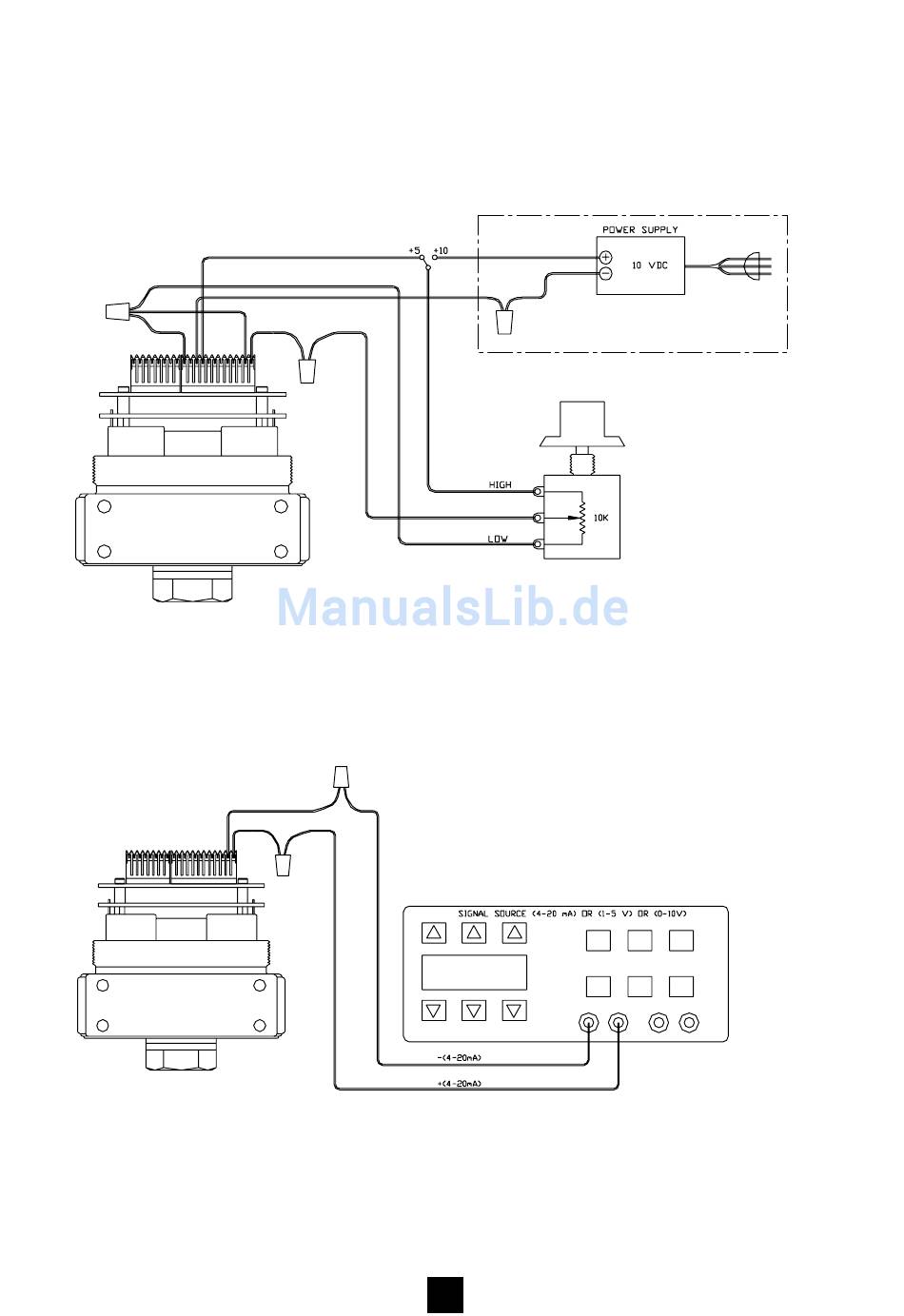

In Abbildung 8 wird dargestellt, wie ein 0-5 V-Signal für den analogen Sollwert von
einem Potentiometer bereitgestellt wird. Der 0-1 V-Bereich kann als Failsafe-Bedingung
für 1-5 V ER3000-Versionen programmiert werden. Weitere Informationen zum Failsafe-
Prinzip sind in Kapitel 5.4, „Failsafe-Grenzwerte", zu finden.
Hinweis: Der ER3000 kann nicht direkt ein 0-10 Volt-Signal liefern. Dazu muss ein externes
10 Volt-Netzgerät eingesetzt werden.
ROT
HELLBRAUN
Abbildung 8:
Analogsollwert vom Potentiometer
In Abbildung 9 wird dargestellt, wie der analoge Sollwert von einer aktiven variablen
Stromversorgung bereitgestellt wird.
Abbildung 9:
Analoger Sollwert von Strom/Spannung
In Abbildung 9 ist zu sehen, wie ein analoger Sollwert 4 - 20 mA oder 1 - 5 V/0 - 10 V
angeschlossen wird. Die negative Zuleitung (-) der Signalquelle wird an die rote Leitung
angeschlossen und die positive Zuleitung (+) an die braune Leitung.
WEIß
BRAUN
ROT
BRAUN
BLACK
NUR FÜR 0 - 10 VOLT GERÄTE
ANZUWENDEN
SCHLEIFER
