4.5.9 Monitoring des internen Sensors mit Hilfe des
Analogausgangs
Der ER3000 kann das Signal des internen Sensors ausgeben. In Abbildung 17 wird die
entsprechende 4 - 20 mA-Verdrahtung dargestellt.
Dieses Merkmal steht nur bei Modellen zur Verfügung, die den Analogausgang des in-
ternen Sensors entsprechend den Angaben in Kapitel 3 (ER3000 Modellbeschreibung)
bedienen.
VIOLETT
GRAU
PINK

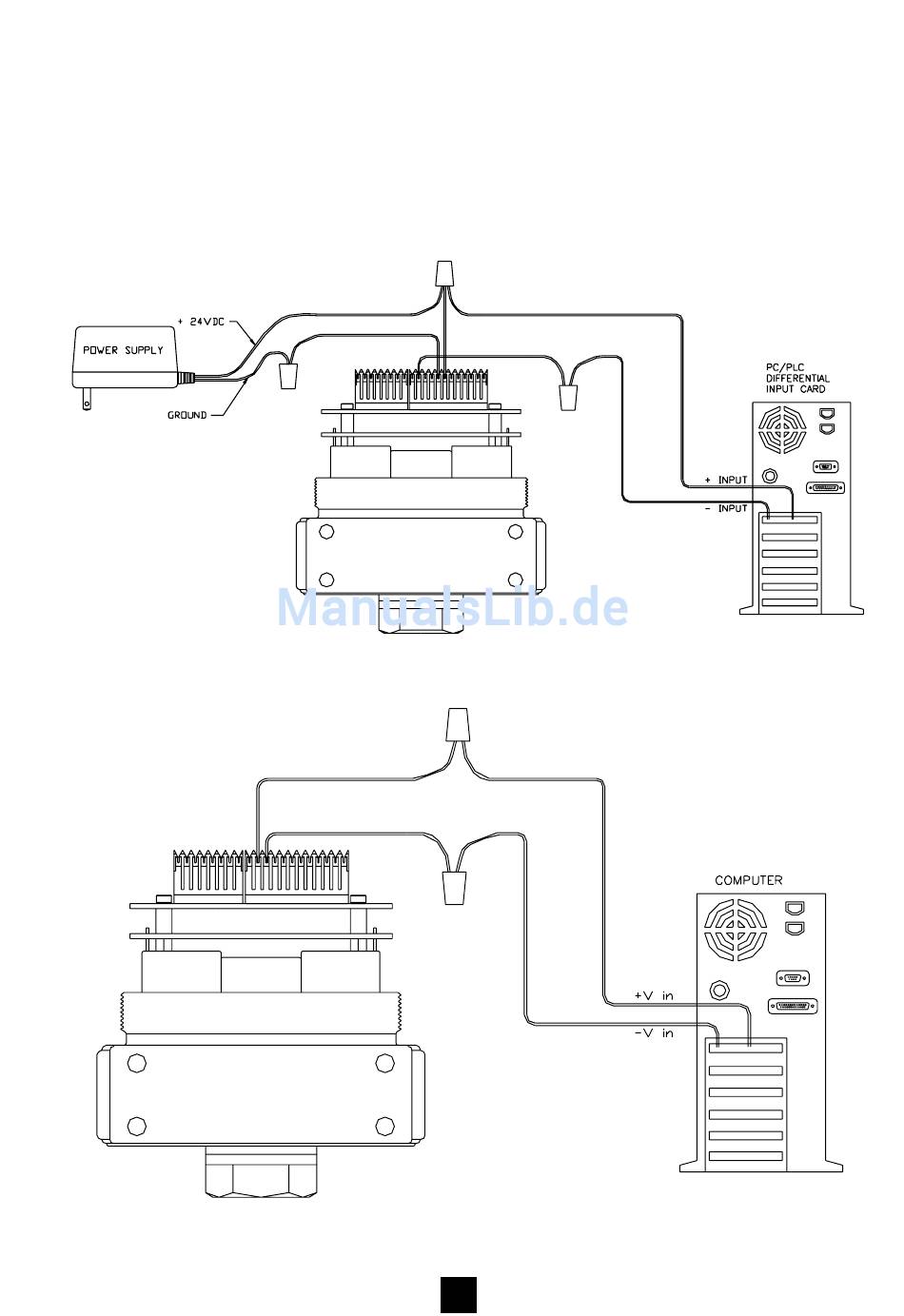

Abbildung 17: Monitoring des internen Sensors (4 - 20 mA-Verdrahtung)

PINK
SCHWARZ

Abbildung 18: Monitoring des internen Sensors (0 - 10 V-Verdrahtung)
