GELB
ORANGE
MESSUMFORMER

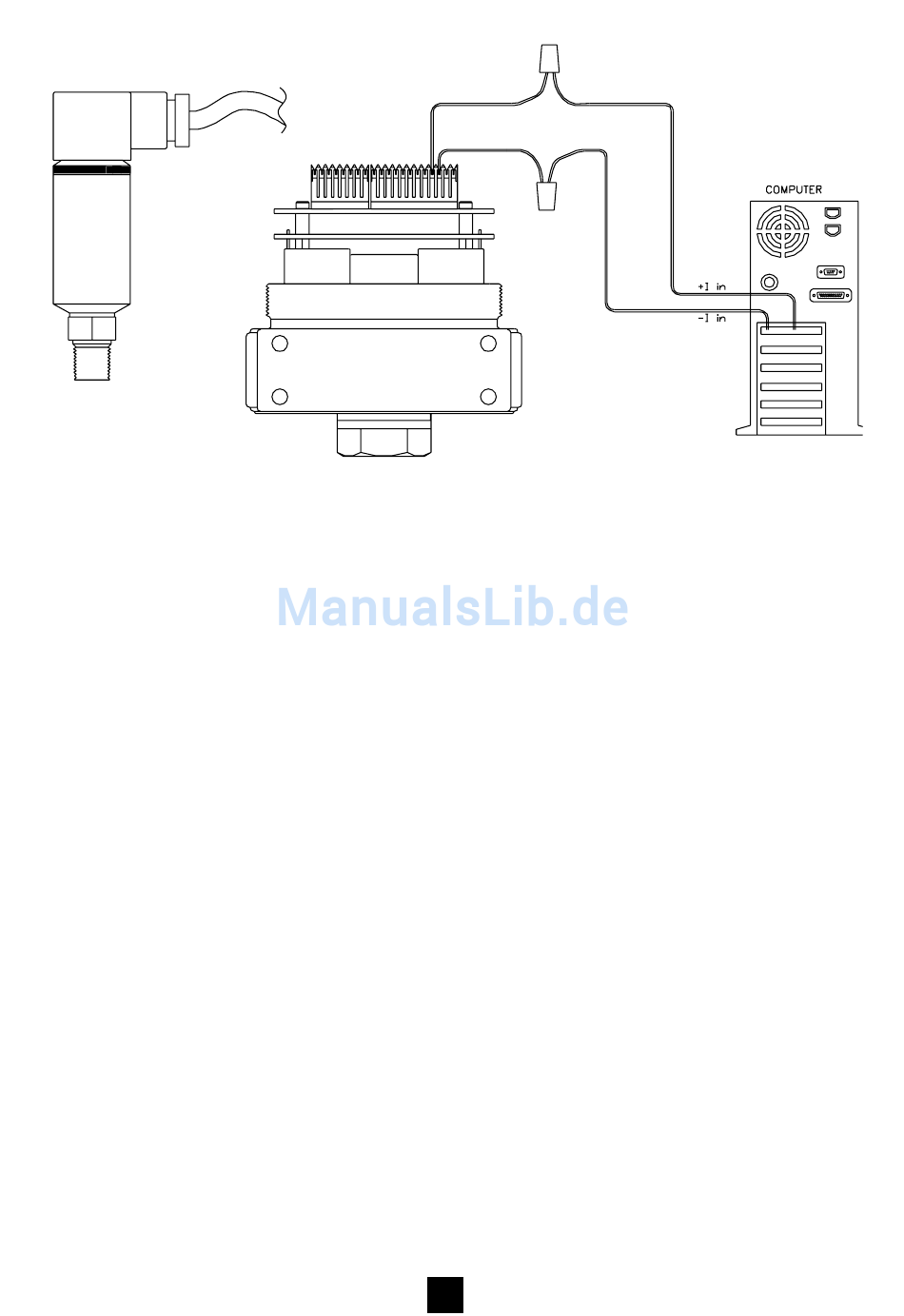

Abbildung 12: Überwachung der externen Rückführung 1 - 5 V/0 - 10 V
Die vom Messumformer ausgehende Verdrahtung ist abhängig davon, ob es sich um einen
3- oder 4-Draht-Messumformer handelt. Siehe Schaltschemen für 3-Draht-Messumformer
und 4-Draht-Messumformer in Abbildung 4 bzw. Abbildung 5.
4.5.4
Profilsteuerung / Digitaleingänge
Dieses Leistungsmerkmal steht nur für Modelle zur Verfügung, die mit den zusätzlichen
Analogeingängen entsprechend den Angaben in Kapitel 3 (ER3000 Modellbeschreibun-
gen) ausgestattet sind.
In Abbildung 13 wird eine einfache Verdrahtungsmethode zur Steuerung eines Profils ohne
die Notwendigkeit eines Computers dargestellt. Nachdem das Profil auf den ER3000 her-
untergeladen wurde, kann es mit Hilfe eines Kippschalters gestartet oder gestoppt werden.
Der Taster „Digital Input" (Digitaleingang) kann benutzt werden, wenn die „Digital Input"-
Funktion im Profil verwendet wurde. Dies gibt dem Bediener z. B. die Flexibilität, mit dem
Wechsel zum nächsten Gerät zu warten, bis ein bestimmtes Ereignis eingetreten ist.
Ein zusätzliches Leistungsmerkmal - das für einige anspruchsvollere Anwendungen erforder-
lich ist - steht in Form der „Profile Start/Stop" (Profil Start/Stop) und „Digital Input"-Signale
(Digitaleingangsignale) zur Verfügung, bei denen es sich um die Extra-Eingänge „Extra
Analog Input 1" und „Extra Analog Input 2" des ER3000 handelt. Mit Hilfe dieser Funk-
tion kann die Schaltausschwelle (bzw. der Auslösepunkt) des Analogeingangs zwischen
einer logischen 0 und einer logischen 1 eingestellt werden. Diese Funktion wird durch die
Schaltvariablen des ER3000 möglich, die in Kapitel 9.5, „Analogeingangsvariablen",
beschrieben werden. Beispielsweise kann mit dieser Funktion ein Drucksensor an den
Digitaleingang angeschlossen werden und auf das Erreichen eines bestimmten Drucks
gewartet werden, bevor das Druckprofil fortgesetzt wird.
24
