4.2
Auswahl-Jumper für Spannung/Strom
In Abbildung 1 wird die Position der J5-Auswahl-Jumper für Spannung/Strom des ER3000
dargestellt. Mit Hilfe dieser Jumper wird zwischen 4-20 mA und 1-5 V gewählt.
Die 0-10 V-Modelle des ER3000 sind nicht mit solchen Jumpern ausgestattet.
Der Jumper am unteren Board wird nur zur werkseitigen Installation der integrierten Soft-
ware benötigt und sollte bei Normalbetrieb nicht eingesetzt werden.

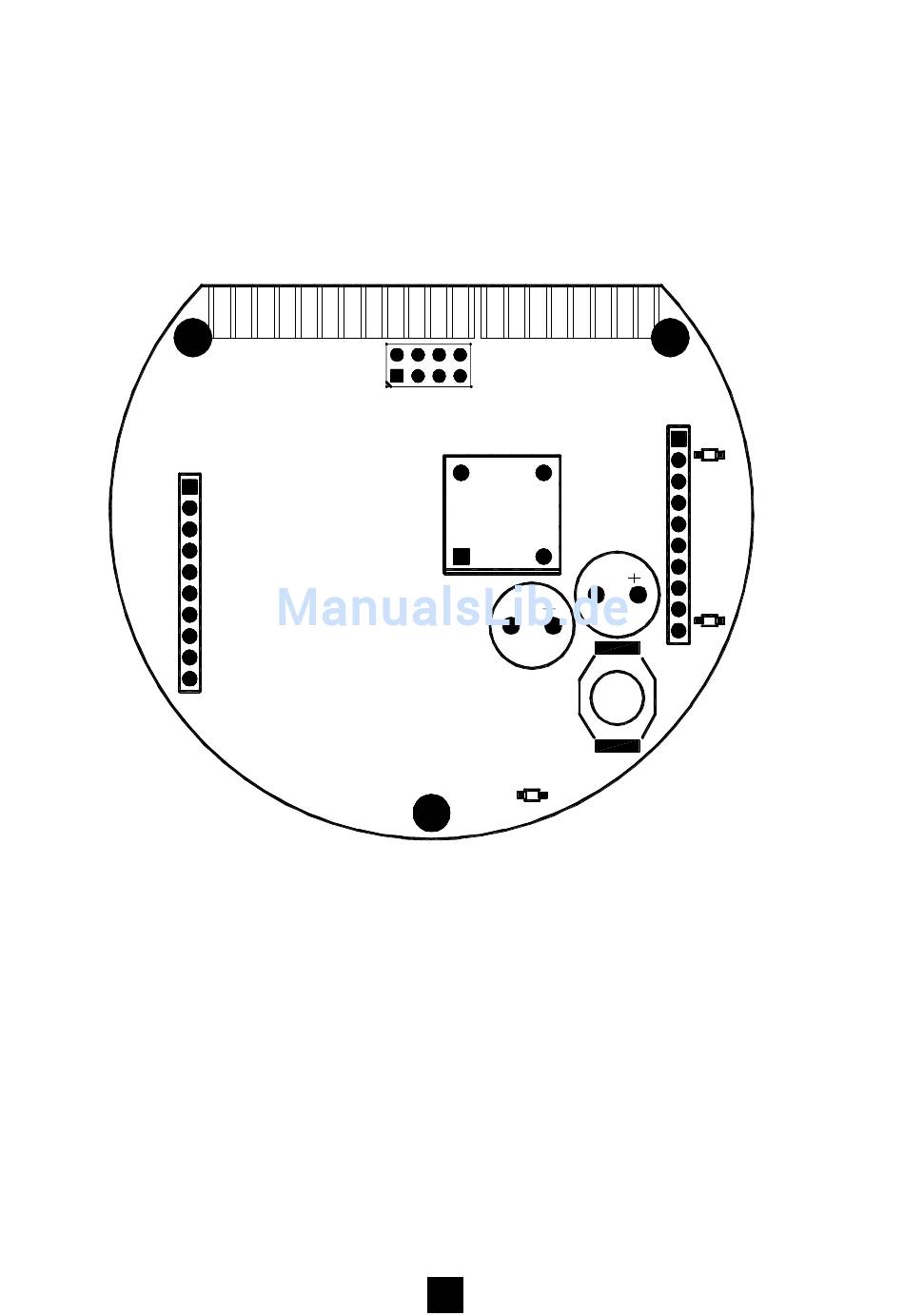

Abbildung 1:
Auswahl-Jumper für Spannung/Strom
Jumper J5 (oberes Board) - Spannungs-/Stromwahl (nicht bei 0-10 V-Modellen)
1: Analoger Sollwert
2: Externe Rückführung
3: Hilfseingang 1
4: Hilfseingang 2
Für alle obigen Jumper-Positionen gilt:
Jumper nicht eingesetzt: Konfiguration für 1-5 V-Eingang.
Jumper eingesetzt: Konfiguration für 4-20 mA-Eingang.
LEDs
Eine Erläuterung der LED-Anzeigen ist in Kapitel 10.1, „LED-Anzeigen" zu finden.
1 2 3 4 5 6 7 8 9 10 1 1 12 1 2 3 4 5 6 7 8
J3
J5
J4
1 2 3 4
LED1
14
LED3
LED2
