Prinzipschaltung zwischen ER3000 und PC

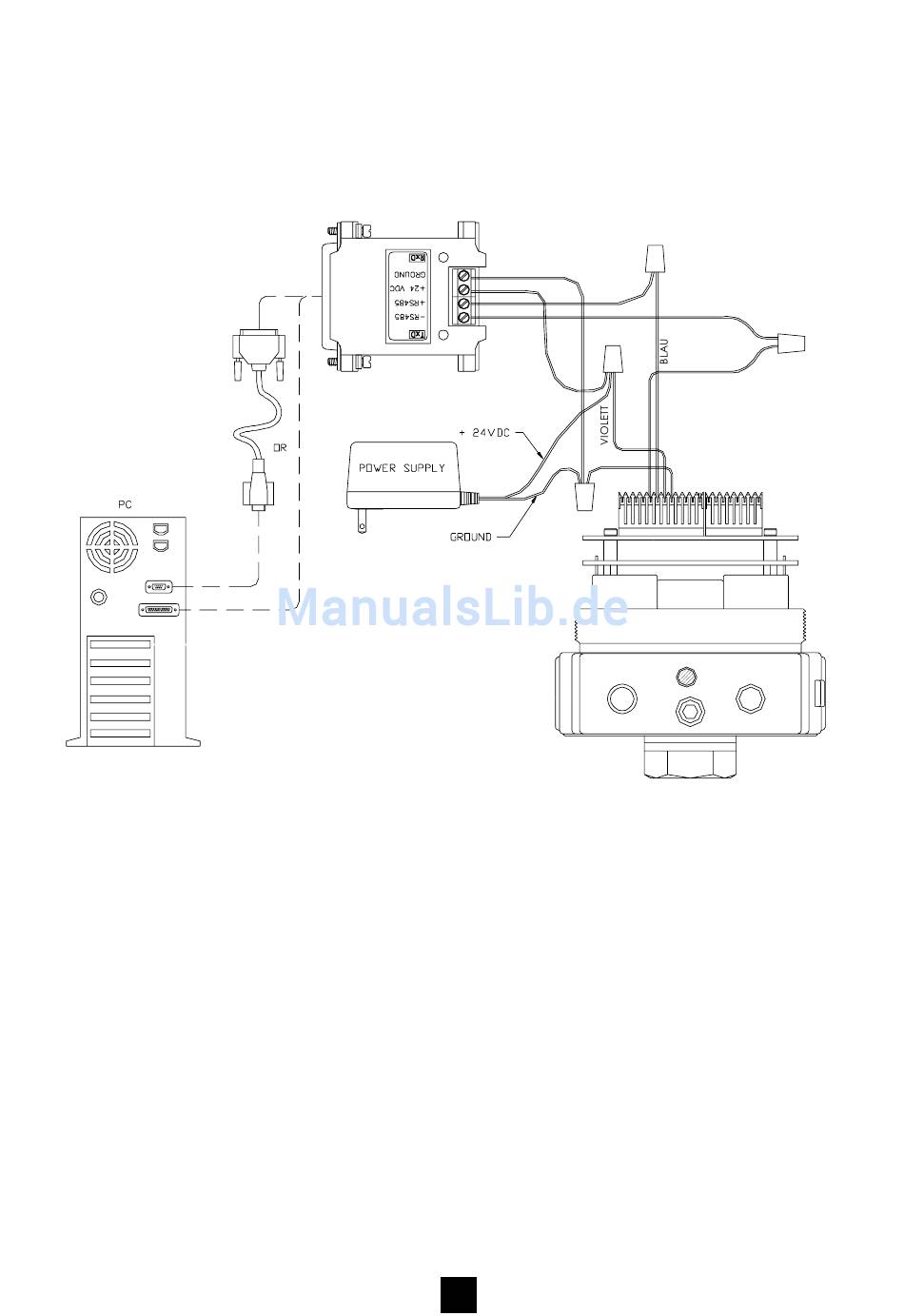

In Abbildung 2 ist die erforderliche Verdrahtung für die Kommunikation zwischen dem
ER3000 und einem PC zu sehen. Normalerweise wird zur digitalen Kommunikation mit
dem ER3000 ein PC verwendet. Aber auch jedes andere für das Schnittstellenprotokoll
geeignete Gerät - kann verwendet werden (z. B. SPS-Steuerung).
GRÜN
GRAU
Abbildung 2:
ER3000 Prinzipschaltbild
