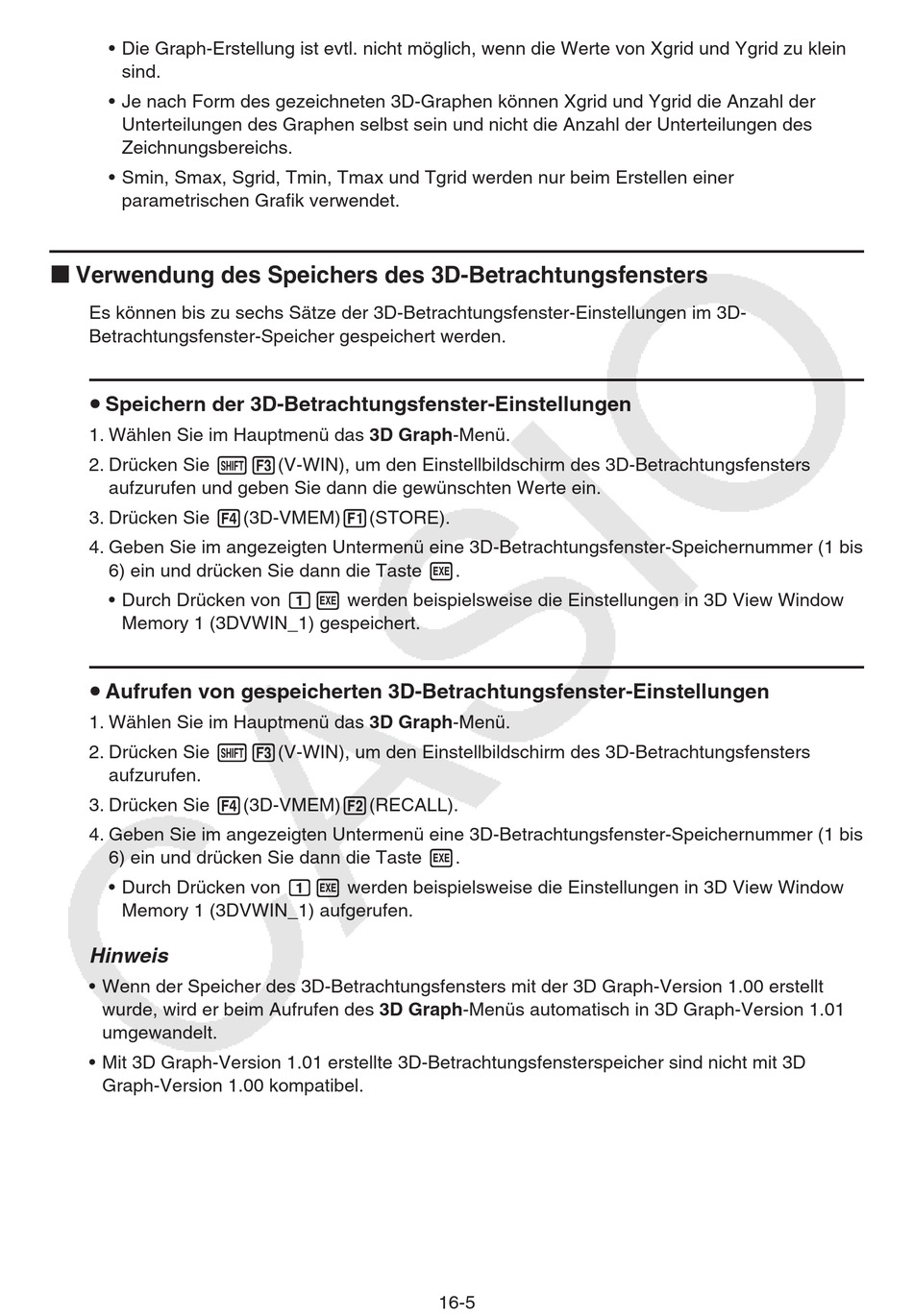

Die Graph-Erstellung ist evtl. nicht möglich, wenn die Werte von Xgrid und Ygrid zu klein
sind.
•
Je nach Form des gezeichneten 3D-Graphen können Xgrid und Ygrid die Anzahl der
Unterteilungen des Graphen selbst sein und nicht die Anzahl der Unterteilungen des
Zeichnungsbereichs.
•
Smin, Smax, Sgrid, Tmin, Tmax und Tgrid werden nur beim Erstellen einer
parametrischen Grafik verwendet.
k
Verwendung des Speichers des 3D-Betrachtungsfensters
Es können bis zu sechs Sätze der 3D-Betrachtungsfenster-Einstellungen im 3D-
Betrachtungsfenster-Speicher gespeichert werden.
u
Speichern der 3D-Betrachtungsfenster-Einstellungen
1. Wählen Sie im Hauptmenü das 3D Graph-Menü.
2. Drücken Sie !3(V-WIN), um den Einstellbildschirm des 3D-Betrachtungsfensters
aufzurufen und geben Sie dann die gewünschten Werte ein.
3. Drücken Sie 4(3D-VMEM)1(STORE).
4. Geben Sie im angezeigten Untermenü eine 3D-Betrachtungsfenster-Speichernummer (1 bis
6) ein und drücken Sie dann die Taste w.
•
Durch Drücken von
Memory 1 (3DVWIN_1) gespeichert.
u
Aufrufen von gespeicherten 3D-Betrachtungsfenster-Einstellungen
1. Wählen Sie im Hauptmenü das 3D Graph-Menü.
2. Drücken Sie !3(V-WIN), um den Einstellbildschirm des 3D-Betrachtungsfensters
aufzurufen.
3. Drücken Sie 4(3D-VMEM)2(RECALL).
4. Geben Sie im angezeigten Untermenü eine 3D-Betrachtungsfenster-Speichernummer (1 bis
6) ein und drücken Sie dann die Taste w.
•
Durch Drücken von
Memory 1 (3DVWIN_1) aufgerufen.
Hinweis
•
Wenn der Speicher des 3D-Betrachtungsfensters mit der 3D Graph-Version 1.00 erstellt
wurde, wird er beim Aufrufen des 3D Graph-Menüs automatisch in 3D Graph-Version 1.01
umgewandelt.
•
Mit 3D Graph-Version 1.01 erstellte 3D-Betrachtungsfensterspeicher sind nicht mit 3D
Graph-Version 1.00 kompatibel.
bw werden beispielsweise die Einstellungen in 3D View Window
bw werden beispielsweise die Einstellungen in 3D View Window
16-5
