Anzeige- und Bedienelemente

LEDs
8015417/ZVZ7/2018-03-22 • © SICK AG • Irrtümer und Änderungen vorbehalten
Betriebsanleitung Entfernungs-Messgerät DL100 Pro – CANopen®
EthCAN
Set
Esc

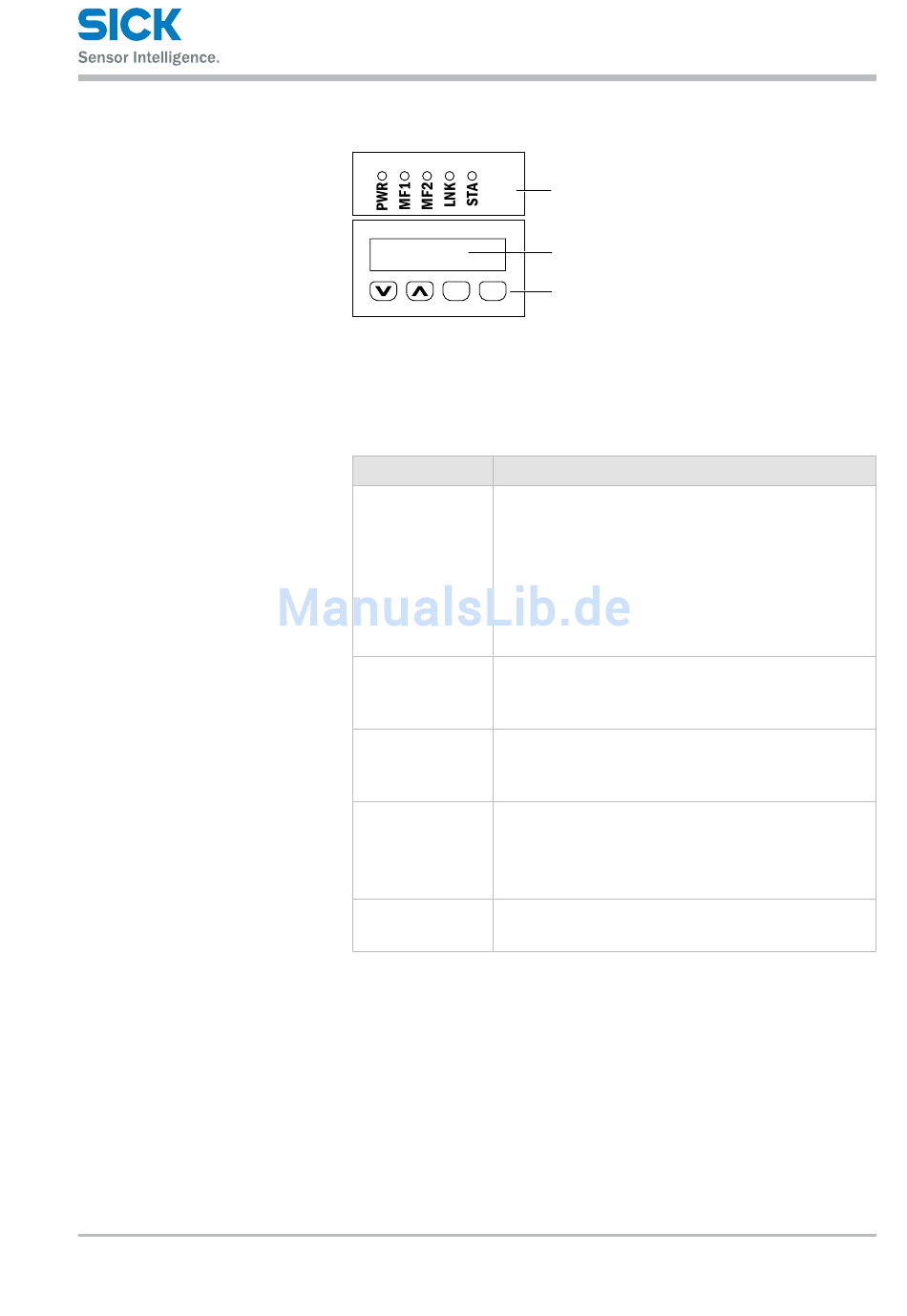

Abb. 5: Anzeige- und Bedienelemente
1
LEDs
2
Display
3
Tasten
LED
Beschreibung
PWR
Anzeige Betriebsstatus
• LED aus: Kein Betrieb
• LED grün: Störungsfreier Betrieb
• LED orange blinkend: Warnung (siehe Warnstatus, Menü
obere Ebene)
• LED rot blinkend: Störung (siehe Fehlerstatus, Menü auf
der obersten Ebene)
→ Störungsbehebung, siehe Seite 122, Kapitel 12.
MF1
Multifunktionseingang/-ausgang MF1
• LED ein: Ausgang high
• LED aus: Ausgang low
MF2
Multifunktionsausgang MF2
• LED ein: Ausgang high
• LED aus: Ausgang low
LNK
Ethernet
• LED aus: Kein Ethernet vorhanden
• LED grün: Ethernet vorhanden
• LED orange blinkend: Datenübertragung
STA
Schnittstelle (CANopen
→ Status-LED, siehe Seite 120, Tabelle 72.
Tabelle 1: LEDs
Aufbau und Funktion
1
2
3
®
)
23
